骁龙800四核手机做工如何?索尼XL39h拆解

发布时间:2013-08-22 阅读量:2319 来源: 我爱方案网 作者:

【导读】作为全球首款搭载高通骁龙800四核处理器的手机,索尼 XL39h从还没上市就受到了高度关注。相信很多人都和笔者一样想了解一下这款顶级旗舰机内部构造。那么,这款手机的做工如何呢?号称滴水不漏的三防XL39h隐藏着什么玄机呢?下面揭晓答案。

相关阅读:
四核详解:基于28nm工艺的骁龙800、瑞芯微RK3188
骁龙800能够称霸2013年移动处理器吗?
索尼发布首搭高通骁龙800的Xperia Z Ultra

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h的正面设计

骁龙800四核手机做工如何?索尼XL39h首拆

在正式拆解之前,我们先看一下索尼Xperia Z Ultra XL39h的整体外观吧。第一眼看上去,这款手机给人最深的印象就是大,6.44英寸的巨屏让它看起来更像一个小型平板电脑,虽然牺牲的单手操控性和便携性,但对游戏、视频、办公方面的提升还是十分明显了,也算是利大于弊吧。

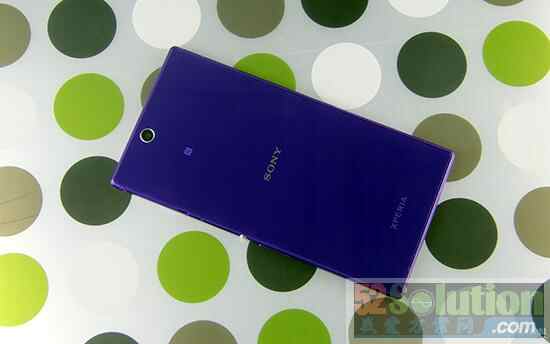

轻薄的机身和强劲的三防

骁龙800四核手机做工如何?索尼XL39h首拆

除了尺寸大之外,索尼Xperia Z Ultra XL39h给人的另外一个印象就是薄了,仅6.5毫米的纤薄机身(比L36h还要薄上1.4毫米)虽然不是最薄,但在广大智能机市场也是数一数二的超薄了,不得不让人感叹索尼的工业实力。而在机身整体设计方面,基本就是索尼首款四核Xperia Z L36h的放大版。另外,这款手机还是拥有IP55/IP58级别精密防尘、防水,使用起来更加的放心。看完了基本外观配置,下面我们对索尼Xperia Z Ultra XL39h的拆解正式开始。


拆机从后盖开始


骁龙800四核手机做工如何?索尼XL39h首拆

由于索尼Xperia Z Ultra XL39h是一款三防手机,所以整体外观设计十分紧密,拆解前笔者一度找不到突破口。其实对于可不拆卸电池的XL39h来说,除一体机身设计的手机之外,后盖多数都是采用贴胶纸粘合而成,虽然打开可能会有些费劲,但拆机突破口还是在后盖。

慢工出细活


骁龙800四核手机做工如何?索尼XL39h首拆

仔细观察后我们会发现,在XL39h的后盖上下的边缘缝隙要比左右两侧大,而为了保证三防性能,此处肯定会多放一些胶水,所以在撬开后盖时要格外注意,不要相信所谓的大力出奇迹,慢工出细活才是王道。

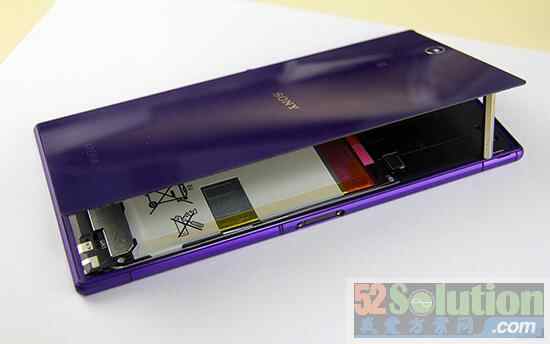

打开后盖之后

骁龙800四核手机做工如何?索尼XL39h首拆

小心翼翼的打开后盖,我们可以看到XL39h的内置电池和电池上方的主板屏蔽罩。也许是出于三防考虑,XL39h并没有把主板芯片和金属屏蔽罩暴露在外面,而是在其上满覆盖一层塑料屏蔽罩。


超薄的玻璃后盖也是亮点


骁龙800四核手机做工如何?索尼XL39h首拆

被拆解下面的轻薄后盖也是XL39h的亮点之一,外部光滑的玻璃材质与内部的黑色导热石墨形成鲜明的对比,四周的贴胶纸粘合力很强,密封性很好,也正是如此才保证了XL39h强劲的防水性。

打开黑色塑料屏蔽罩


骁龙800四核手机做工如何?索尼XL39h首拆

接下来我们的工作就是要打开这层黑色塑料屏蔽罩,看看XL39h的主板构造。屏蔽罩上有六颗十字螺丝,一次拧开后轻轻掀起屏蔽罩即可。

六颗螺丝钉


骁龙800四核手机做工如何?索尼XL39h首拆

固定电池和塑料屏蔽罩的六颗螺丝钉。


打开的屏蔽罩和手机


骁龙800四核手机做工如何?索尼XL39h首拆

打开的屏蔽罩和手机特写图。

主板结构乍现

骁龙800四核手机做工如何?索尼XL39h首拆

把屏蔽罩的X颗螺丝拧开之后,XL39h的部分主板就展现在我们眼前了,从图中我们可以看出,在手机主要芯片上方,还加盖了一层金属屏蔽罩。

拆机先切断电源

骁龙800四核手机做工如何?索尼XL39h首拆

对于拆机来说,首先我们就要先切断电源。从图中我们可以看出,XL39h的内置电池都是由一层一层的胶带包裹着,这也是为了保证这款手机的防水性。电池和主板的连接点在它的右上方,轻轻扣开连接点,即可切断电源。


取电池要小心

骁龙800四核手机做工如何?索尼XL39h首拆

值得注意的是,XL39h的电池背后贴胶纸较多,取下来比较费劲,要小心翼翼的沿边缘慢慢掀起,直到整个电池取下。

3000mAh容量电池


骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h的这块内置电池为锂离子聚合物电池,容量3000mAh。

巨大排线赫然可见

骁龙800四核手机做工如何?索尼XL39h首拆

把电池取下来后,我们可以看到XL39h连接头顶的巨大排线,排线上部连接手机的最核心部分——主板;而底部连接的是扬声器、话筒等模块。


取下各个可拆卸的模块


骁龙800四核手机做工如何?索尼XL39h首拆

在拆解主板之前,我们先把主板上可以取下的模块取下。首先是XL39h的前置摄像头和听筒排线,然后把和侧边按键及接口的连接排线取下,最后是底部几个屏蔽罩。全部取下来之后,主板和拍照的结合体也被拆了下来。其实对于偌大的XL39h来说,真正的工作核心都在于此。

主板特写图

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h卡槽特写图。


mirco USB插口特写图


骁龙800四核手机做工如何?索尼XL39h首拆


排线特写图


骁龙800四核手机做工如何?索尼XL39h首拆

射频线不可取下

骁龙800四核手机做工如何?索尼XL39h首拆

把主板取下来后,只剩下空空的屏幕面板和少许固定在面板上的零件。和一般手机不同,XL39h的射频线并不能取下来,因为它有一段固定在底部模块组之内

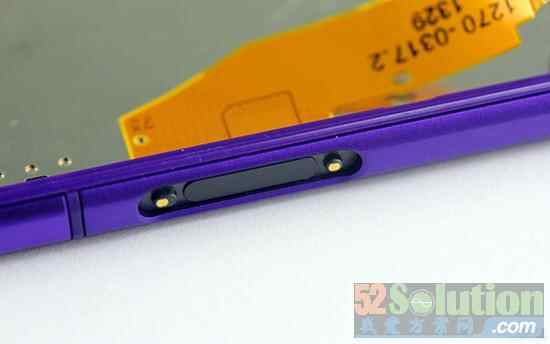

无线充电接口


骁龙800四核手机做工如何?索尼XL39h首拆

图为XL39h的无线充电接口,当然也可以连接坞站使用。


两枚摄像头特写

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h取下来的两枚摄像头。左边是200万像素的前置摄像头,右边是800万像素的后置摄像头。

听筒模块

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h的听筒模块,由于和屏幕面板贴合较紧,所以笔者就没有把它取下来。

底部排线和IC芯片组


骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h底部IC芯片组和排线特写图。


震动马达

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h底部震动马达特写。

拆卸下来的各种小零件


骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h拆解下来的屏蔽罩和塑料保护罩。

打开金属屏蔽板

骁龙800四核手机做工如何?索尼XL39h首拆

下面我们在一起看一下索尼Xperia Z Ultra XL39h真正的核心部分——芯片。从上面的主板图中我们已经看到了主板,如果想进一步看到芯片的话,还要把芯片上的金属屏蔽罩打开。


四个金属屏蔽罩

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h拆解下来的用于保护芯片的金属屏蔽罩。

不同芯片详解


骁龙800四核手机做工如何?索尼XL39h首拆


使用工具把屏蔽罩打开之后,众多不同类型的芯片展现在我们面前。笔者用不同颜色的方框表示不同的芯片。红色为2GB的Elpida LPDDR2 RAM(BA164B1PF-1D-F)闪存,而2.3GHz的高通骁龙800处理器就和内存封装在一起,这也是现在很多手机的解决方案。蓝色为TPS65013电源管理芯片;绿色为KLMAG2GEAC-B001存储芯片;黄色为Sky77629 信号功率放大器。

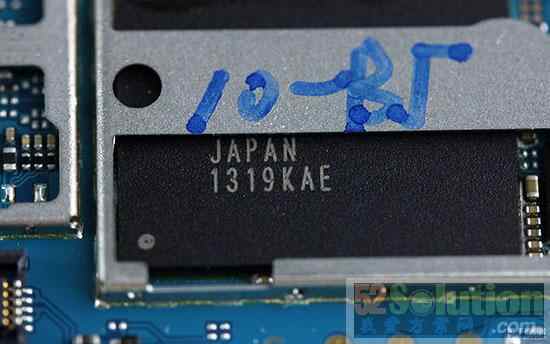

Elpida LPDDR2 RAM(BA164B1PF-1D-F)闪存


骁龙800四核手机做工如何?索尼XL39h首拆

此图为索尼Xperia Z Ultra XL39h的Elpida LPDDR2 RAM(BA164B1PF-1D-F)闪存特写图,2.3GHz的高通骁龙800处理器就和这枚芯片封装在一起。


TPS65013电源管理芯片

骁龙800四核手机做工如何?索尼XL39h首拆

此图为TPS65013电源管理芯片特写图。

TKLMAG2GEAC-B001存储芯片

骁龙800四核手机做工如何?索尼XL39h首拆

此图为TKLMAG2GEAC-B001存储芯片特写图。

Sky77629 信号功率放大器

骁龙800四核手机做工如何?索尼XL39h首拆

此图为Sky77629 信号功率放大器特写图。


拆解全家福1

骁龙800四核手机做工如何?索尼XL39h首拆

索尼Xperia Z Ultra XL39h拆解全家福1(由于零件较多,在一张图中无法显示完全)。

拆解全家福2

骁龙800四核手机做工如何?索尼XL39h首拆

拆解总结

骁龙800四核手机做工如何?索尼XL39h首拆

对于首款搭载骁龙800四核处理器的手机来说,索尼Xperia Z Ultra XL39h打破了很多手机界的记录。而从内部做工方面来讲,这款手机的表现也是有目共睹的,如此庞大的机身厚度却控制在6.5毫米,而整机上下仅有8颗螺丝(有2颗在侧边按键处,由于和主板的拆解没有关系,所以笔者并没有拧下),可见其强劲工业设计。虽然它是一款三防手机,但除了粘合较为严紧之外,拆解起来并没有过多的困难,这也非常有利于日后的维修工作。总体来说,索尼Xperia Z Ultra XL39h恢复起来并没有太大的难度,只是最后封后盖的时候,需要另外给它上一圈新的贴胶纸,以保证这款手机的防水性能。
