成本比iPhone5还高16美元?Moto X内部拆解探秘

发布时间:2013-08-26 阅读量:1740 来源: 我爱方案网 作者:

【导读】摩托罗拉自被谷歌收购后,在手机领域一直处于沉默状态,新品寥寥无几。在酝酿了大半年之后,摩托罗拉新一代安卓手机Moto X终于亮相.但仅从外在看,这款秘密武器并非特别惊艳。它的内在有何与众不同的地方呢?跟随我们来一窥它的内部构造吧。

摩托重拾创新能否撼动iPhone?看Moto X全面拆解

今年,各厂商之间的硬件大战明显趋于疲软,大品牌之间都希望依靠功能、服务上的区划和优化来提升手机产品的含金量。上半年Android阵营中的两大重磅新品三星GALAXY S4以及HTC One除了采用顶级配置以外,均不约而同的在设计、功能、系统、个性操作等设计用户体验的内容上大做文章。

在摩托罗拉Moto X,我们看到了相同的思路,那么作为被谷歌收购之后第一款真正意义上的创新产品,Moto X这款手机到底具有哪些特性?到底有什么与众不同?摩托罗拉的用心良苦,又是否能够真的打动你?下面就让我们来详细地了解一下吧。

按照以往惯例,拆解之前先来回顾一下Moto X的硬件规格:

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
下面我们开始拆解

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
Moto X机身整体十分圆润
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
Moto X与Galaxy S4外观对比

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
FCC认证标识


摩托重拾创新能否撼动iPhone?看Moto X全面拆解

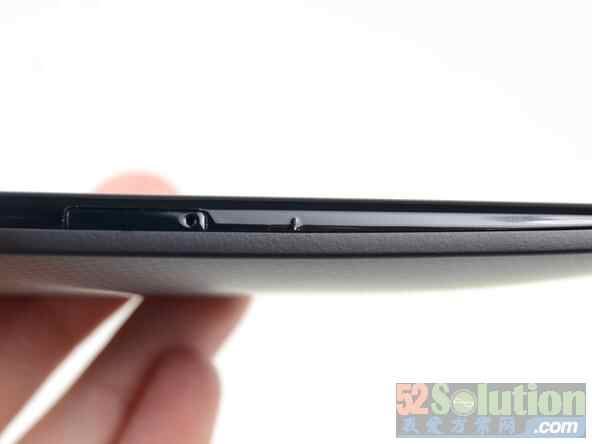

弧形机身

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
用卡针去除SIM卡槽
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
用撬棒撬开Moto X后壳
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
试图分离后壳与机身。后壳很有韧性,里面居然加入了胶,所以很难打开


摩托重拾创新能否撼动iPhone?看Moto X全面拆解
用加热过的iOpener棒来融化胶体
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
打开后壳可以看到Moto X的NFC线圈以及醒目的X8移动系统标志
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
后壳与机身相连十分紧密,去除两者连线
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
取下后壳


摩托重拾创新能否撼动iPhone?看Moto X全面拆解
后壳上蓝色物体应该是起到固定和缓冲作用
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
去掉后壳后的Moto X
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
移除机身侧边的固定螺丝
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
开始把NFC的跳线从Moto X机身上撕下



摩托重拾创新能否撼动iPhone?看Moto X全面拆解
去掉边角固定电池的螺丝
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
取出电池
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
国际版Moto X采用一块2200mAh电池,由LG化学公司提供(中国制造)的“子母电池”。由于采用了moto定制的X8处理器系统,因此官方称其续航时间可达24小时。
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
很轻松去掉上层框架

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
上层框架支撑的包括扬声器、耳机插孔、天线以及各种连线



摩托重拾创新能否撼动iPhone?看Moto X全面拆解
耳机插孔组件
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
移除扬声器模块
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
扬声器模块


摩托重拾创新能否撼动iPhone?看Moto X全面拆解
取下200万像素前置摄像头
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
前置摄像头模块上编号为84016172 REV A 0054067 01017429 142-3
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
  分离主板与机身

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
成功取下主板
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
从主板上取下1000万像素的ClearPixel后置摄像头模块
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
不太容易地取下主摄像头模块
摩托重拾创新能否撼动iPhone?看Moto X全面拆解

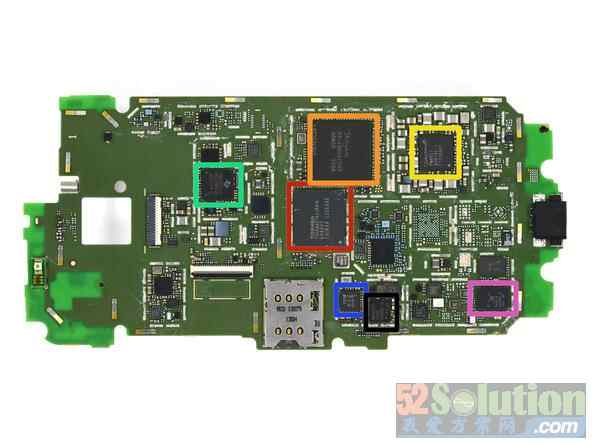

主板正面(从左至右)

绿色:德仪定点数字信号处理器TMS320C55

红色:东芝THGBMAG7A2JBAIR 16GB eMMC NAND闪存

橙色:SK Hynix公司的H9TKNNNBPDAR RAM内存,高通S4 Pro处理器也封装在里面

蓝色:恩智浦半导体的NFC芯片NXP 44701

黑色:德仪信号微控制器MSP430 F5259

黄色:高通PM8921电源IC芯片

紫色:思佳讯的多频功率放大器,支持GSM / EDGE/WCDMA/ HSDPA/ HSUPA/ HSPA+/ LTE


摩托重拾创新能否撼动iPhone?看Moto X全面拆解
主板正面其他一些芯片

橙色:802.11ac组合Wi-Fi/蓝牙/FM芯片高通WCN3680

红色:高通WCD9310独立音频解码芯片

黄色:恩智浦半导体的NXP TFA9890 D类音频功放

紫色:爱普科斯B7959无线/蓝牙过滤器

绿色:思佳讯77737 LTE功率放大器

蓝色:0V00660 A56G 1B
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
相对较光秃秃的主板背面:欧胜微电子提供的顶部和底部端口硅模拟微机电系统(MEMS)麦克风WM7121(红色)和WM7132(橙色)
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
Moto X的马达是焊接到主板上的
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
Moto X前置屏幕组件

摩托重拾创新能否撼动iPhone?看Moto X全面拆解
拿下金属框架
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
Synaptics的触屏控制器
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
所谓的Magic Glass屏幕
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
摩托重拾创新能否撼动iPhone?看Moto X全面拆解
Moto X拆解小结:

-易拆解等级7颗星(10颗星是最容易拆解),与新Nexus 7一样相当容易维修,不过后盖上的胶略微影响拆解效率;

-触点和跳线连接的小部件容易更换;

-Moto X统一使用比较罕见的T3规格螺丝;

-电池比想象中要麻烦一点,不过只要拆开后盖就容易多了;

-数字转换器与屏幕融合到一块,增加了换屏成本。
