恩智浦(NXP)Zigbee无线通讯技术解决方案

发布时间:2013-11-4 阅读量:3774 来源: 发布人:

【导读】Zigbee技术由于其数据传输率低、功耗低、成本低、复杂度低,已然成为物联网建设的新宠,受到工业监控、智能家居、智能照明、智能电网、远程医疗等众多领域青睐。本文针对当下火热Zigbee技术,介绍NXP的Zigbee无线通讯技术方案。

 NXP JN516X  Zigbee 方案


Zigbee 是一种基于IEEE802.15.4 协议的无线组网通讯技术。经过十多年的发展,已经形成一系列技术规范。Zigbee 强大的组网能力,不但能同时连接数千台设备,还能保证设备的互联互通与双向传输。

在众多无线通讯技术中,Zigbee 的优势不在于“高”,而在于“低”。由于数据传输率低、功耗低、成本低、复杂度低、Zigbee 技术受到工业监控、智慧家居、智慧照明、智慧电网、远程医疗等众多企业的青睐,成为物联网建设的新宠。

将 Zigbee 模块应用于家里的电器设备,可以实现设备间的协调通信,组成智能家居网络。那再设想一下,如果能够搭配对应的网关,通过协议转换,将私域网信息通过广域网络连接起来,实现更大范围的联网,那我们就能轻松地通过云端控制网内的所有设备。基于 NXP JN516X的 Zigbee 方案,利用 Jennet-IP 技术,将让设想变成现实!


NXP Zigbee 方案套件:

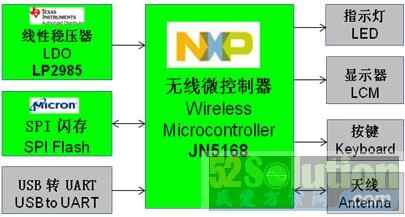

NXP Zigbee方案开发板框图


功能描述:

NXP Zigbee、Jenet-IP 方案可以通过不同的组合方式实现多种功能,下面举例说明怎样实现 Smart Home、RF4CE 和 Jenet-IP 这三个功能。

1. Smart Home:Zigbee 遥控器 + 3 个Zigbee 开发板:实现无线采集传感器信息、无线控制灯和无线控制开关的功能。


2. RF4CE: Zigbee遥控器 + Zigbee USB-Dongle(接到 TV-Box 上):实现 RF4CE 无线遥控标准的遥控器控制TV-Box。



3. Jenet-IP:Zigbee 遥控器 + 3 个Zigbee开发板 + Zigbee USB-Dongle + Gateway + Smart Phone




1、如果在户外,可以通过云端(Cloud Server)监控家庭终端设备。

2、回到家里,则可以通过 WiFi 监控家庭终端设备。

NXP JN516x系列微控制器简介:

NXP JN516x系列微控制器是新推出的超低功耗、高性能的无线微控制器,可支持多个网络堆迭(包括ZigBee Home Automation、ZigBee Light Link、ZigBee Smart Energy、JenNet-IP和RF4CE),提供极低的发送和接收功耗,同类最佳低功耗睡眠模式。SPI 接口可连接其它外部闪存,用于需要更新无线固件的应用以及所有其它主要功能和芯片I/O,如可以访问I2C、ADC、UART和PWM。


Applications

1 Receiver sensitivity -95dBm, Transmit power 2.5dBm
2 Robust and secure low power wireless applications
3 RF4CE Remote Controls
4 JenNet-IP networks
5 ZigBee SE networks
6 ZigBee Light Link networks
7 Lighting & Home automation
8 Toys and gaming peripherals
9 Smart Energy
10 Energy harvesting, for example self powered light switch
