创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

发布时间:2013-11-14 阅读量:2236 来源: 我爱方案网 作者:

【导读】继乐视、小米、PPTV等互联网企业纷纷推出盒子产品以后,主打高清长视频的爱奇艺日前也推出了盒子产品。超清盒子硬件配置略高于小米,爱奇艺的超清画质相当出色,播放很流畅,游戏应用多,可玩性强。下面给大家打来详细拆解。

相关阅读:
天猫魔盒全面拆解测评,赠品能有好质量吗?

创维联手中国第一视频平台爱奇艺、国内最大的综合网络零售商京东以及银河互联网电视有限公司在北京联合发布了具有七种配色的“超清盒子”。超清盒子配备了8G内存,双倍于行业主流配置;目前共有40.5万部剧集海量视频、11.4万部超清剧集和1.1万剧集1080P、3D视频,聚合国内最清晰、最丰富的互联网视频;爱奇艺领先的CDN、P2P、视频播放和多屏互动技术,为超清盒子提供了0秒缓冲的极速播放盒手机全盲控的操作体验。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

基本配置:

操作系统:Android 4.2.2
处理器:Cortex A9 双核1.5G
内存:1GB
闪存:8GB
接口:1个HDMI输出接口、1个RJ45网络接口、1个USB2.0接口、1个电源插孔
有线: 10/100M
无线: WI-FI:IEEE 802.11b/g/n,集成AP
红外:内置红外接收
视频:封装格式:AVI、FLV、ISO、M2TS、MKV、MOV、MP4、MPEG、RM、RMVB、TS、VOB、WMV 编码格式:DviX,H.264,MPEG-1/2/4(ASP),VC-1,WMV,XviD
最大支持到1080P@30FPS;RV8/9/10最大到720P@30fps
最大分辨率:1080P
3D:支持色差式、偏光式、快门式3D
音频:封装格式:AAC、APE、FLAC、OGG、WMA、MP3
音效:杜比DD+认证,享受真正的5.1声道震撼效果(需要片源支持)
图片:BMP、GIF、JPG、PNG
电源:5V/2A
远程升级:支持在线升级
颜色: 香槟色、橙色、绿色、蓝色、紫色、银色、钛黑等时尚七色
尺寸: 90*90*20mm
重量:234g
工作环境:0~40℃,温度<95%



下面开始拆解,探其内部结构!

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

盒子背面四角有防滑胶垫,拆机就从这入手。首先取下双面胶粘着的胶垫,底下有四个螺丝。拧下来之后,前后壳还有些卡扣,用撬棒沿着一个方向撬开就完成拆解了,整个过程并不麻烦。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

底壳内侧带有配重金属板,通过俩螺丝固定在后盖上,同时金属板对于散热也有一定促进作用。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

  这个金属板重量有120g,占整机的一半。之所以加上它,应该主要还是想提升整机的手感,要不就会显得太轻了。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

只比机身小一圈的主板正好固定在四个螺丝柱上面。由于电视盒不用自带电池,也没有屏幕,所以整个机身里面能放下主板基本就可以了,没有多余的空间。主板上元件排布也较为紧密,内部比较紧凑,因而使得整机尺寸控制得比较好。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

四个接口,比较牢固。主板单面贴片设计,后侧没有元器件


创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

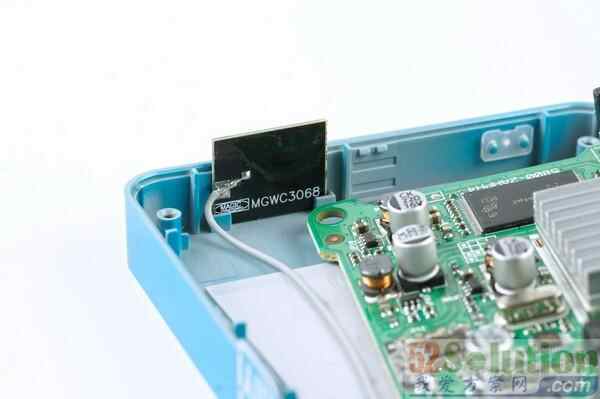

   WiFi天线

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

通过双面胶固定在侧边

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

在之前拆乐视盒子时已经见过这样的散热片设计,是覆盖在CPU上面的,跟后盖内侧金属板相连。爱奇艺盒子的CPU上面有金属屏蔽罩,里面封装着的就是AML8726-MX处理器。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

CPU旁边的屏蔽罩底下不出意外是RAM内存,从所占面积来看估计是由两颗芯片组成。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

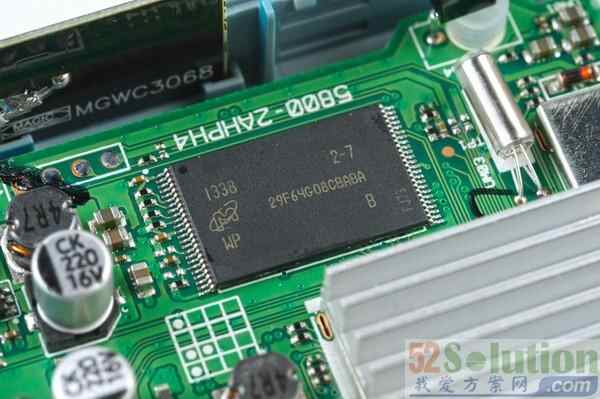

来自镁光的Flash闪存,编号29F64G08CBABA,MLC架构,8GB大小。一般的电视盒都是4GB,爱奇艺这款闪存比较大。


创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

来自瑞昱REALTEK的WiFi模块,编号RTL8188EUS。它支持802.11b/g/n,数据传输速度理论最高150Mbps。从无线芯片来看,本机没有支持蓝牙的可能性,因为并非WiFi+BT的整合模块,也没有单独的蓝牙芯片。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

来自MNC的网络变压器,编号H1601CG。这款芯片在RJ45以太网接口旁边,主要用于接入有线网时的抗干扰和信号增强/保护。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

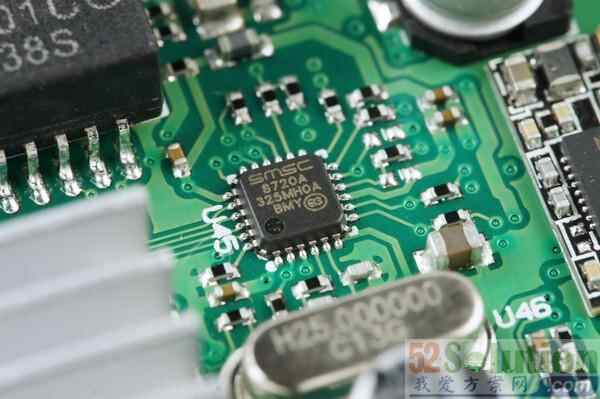

来自SMSC的以太网收发器,编号8720A。这款芯片也就是有线网卡,支持10M/100M自适应,具备体积小、功耗低的特点。

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

上图中标号KG3KD的应该是三极管,下面几张图是其它一些电阻电感的特写——

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑



  创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑



创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑



创维爱奇艺超清盒子详细拆解,样子小巧内部空间紧凑

焊点比较扎实

小结: 创维爱奇艺电视盒的内部空间紧凑,主板固定牢靠,芯片屏蔽和散热结构也比较用心,做工还算是可以的。就元器件本身而言,多个主要芯片是盒子产品当中惯常采用的,没有太多新的惊喜。
