山寨第一灯!坏风扇的散热器变身山寨LED灯全过程

发布时间:2013-12-3 阅读量:2270 来源: 我爱方案网 作者: ☆长风大侠☆

【导读】散热器居然可以变身成LED灯!今天《我爱方案网》就给大家奉上屌丝工程师用手上坏风扇的青鸟散热改造成山寨LED灯全过程。虽然样子丑了点,但小编还是非常佩服该网友的创意和超强的动手能力的。

坏风扇的青鸟散热一个,先把风扇给拆掉:

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

12V10W的LED灯珠两玫:

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

今天的折腾方向,目的是让他们合体。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

有一大半个的散热面了,应该没问题的。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


画圈圈,做标记。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

标好打洞了……

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

这铝片不难钻孔的说。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


上点岛国的硅脂。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

用两个螺丝拧紧。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

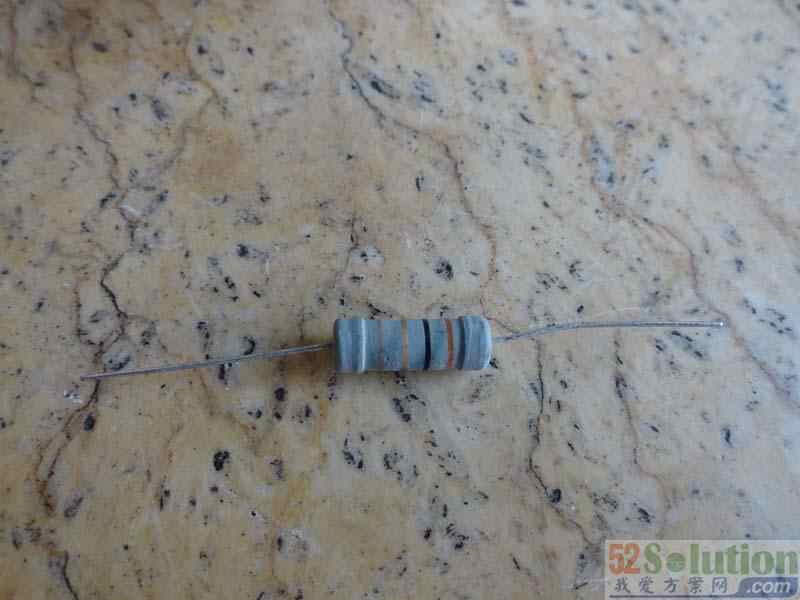

3欧/1瓦的电阻一个,买灯珠时送的。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

正极串入。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

焊好。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


边想边做,用挫刀挫宽下

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

装个3.5的标准电源插座。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

还是比较紧的,压下去不易掉出来了。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

里正外负,中间就接电阻了。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


负极连线还是用多芯的铜线芯了.

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

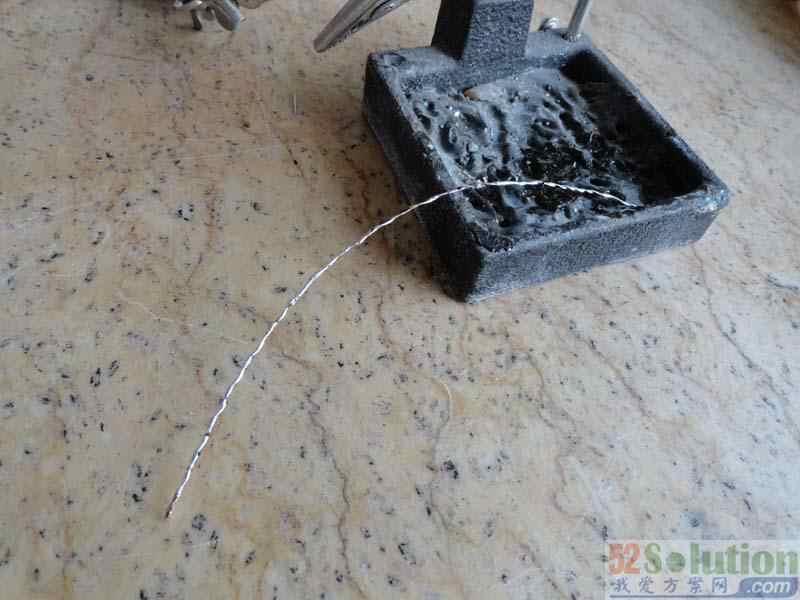

两根上锡不解释.

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

负极都碰到散热片了.所以也没必要绝缘啦.

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

加固下.

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

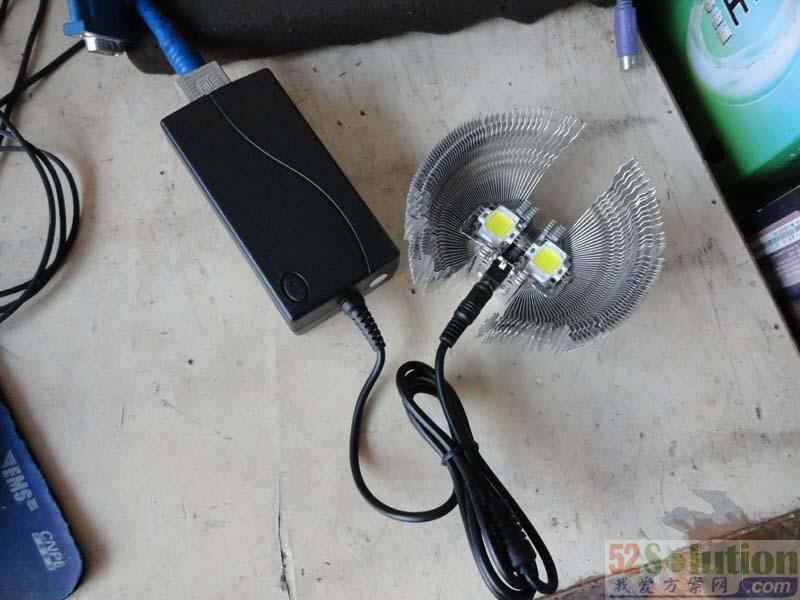

好了,试灯啦.用的是12V4A的液晶电源。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

接入。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

亮了,不过两分钟后看到有烟飘起。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

马上关电,由于当然太亮不能直视,所以不知道冒烟的是那个,但用手一摸,电阻还在烫手。1W功率的电阻果断不够。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

没办法只能拆了再改了。

还是用挫刀挫宽另一边,改用水泥电阻了.

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


延长插座的正极线先,用的是刚开出来的线皮加三线芯。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

复位好灯珠。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

手上只有5瓦2.2欧的水泥电阻。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

压入,用绕焊焊上。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

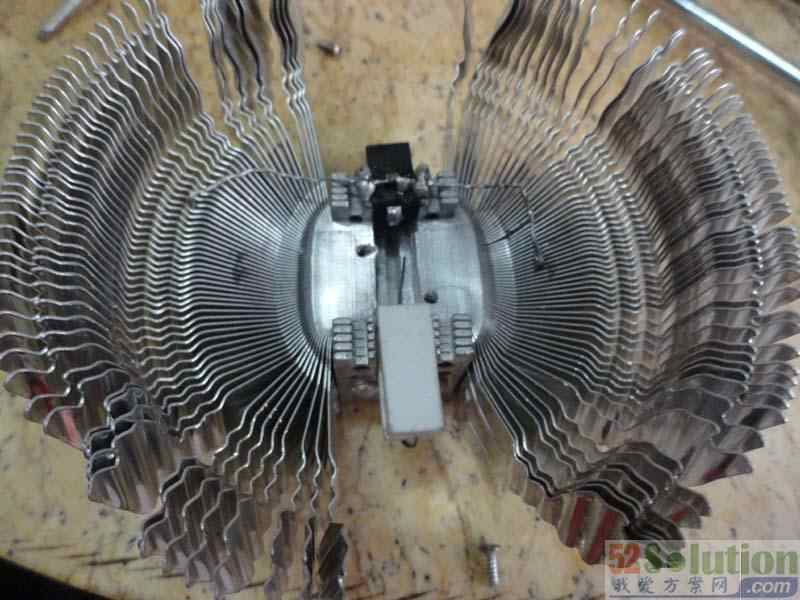

变得奇形怪状的。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


试电,还好温度能接受了,亮度还是可以的。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

看了下电阻的温度是47度.应该没事了。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

挡片改支架。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

四点开孔。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

中间两螺丝固定"支架"和"灯具"的连接.

瞎折腾!坏风扇的散热器变身山寨LED灯全过程


两边的两个孔当然是用于安装的了。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

壁挂,吸顶都可以的说

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

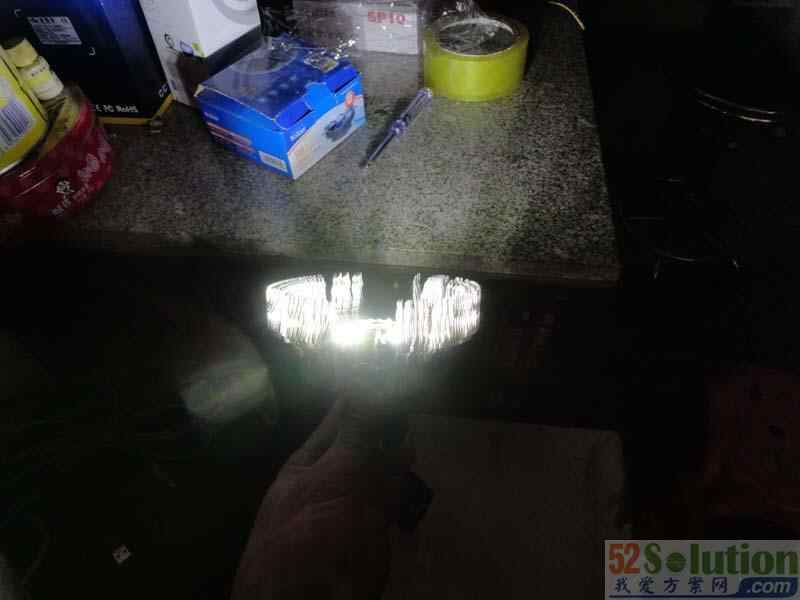

开灯效果还是很不错的。

瞎折腾!坏风扇的散热器变身山寨LED灯全过程

很亮的说,山寨第一灯有木有!

瞎折腾!坏风扇的散热器变身山寨LED灯全过程
