英特尔“芯”平板,台电P89 mini详细拆解

发布时间:2013-12-4 阅读量:2481 来源: 我爱方案网 作者:

【导读】台电P89 mini,一款搭载了Intel Clover Trail Z2580处理器,有着英特尔芯的安卓平板,安兔兔跑分突破30000分,完全颠覆了传统平板在上网、游戏、娱乐、办公的体验!从它发布之日起,就成为关注度最高的国产平板之一。当然抛开性能,这款机器的内部做工如何呢?

英特尔“芯”平板,台电P89 mini详细拆解

台电P89 mini基本配置

英特尔“芯”平板,台电P89 mini详细拆解

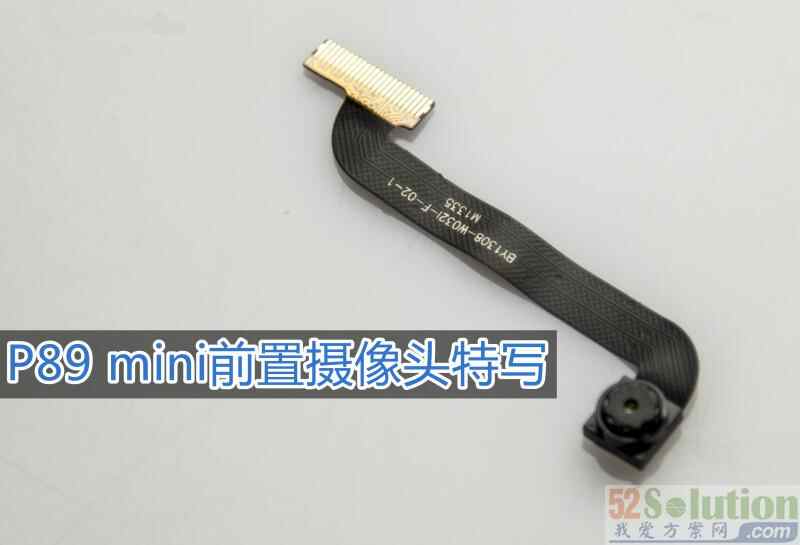

台电P89 mini搭载了Intel Clover Trail Z2580处理器,得益于X86架构下的复杂指令集及超线程技术,同时,台电超级板P89 mini还拥有无线WIDI技术、蓝牙4.0、GPS导航、OTA自动升级、前置200万后置500万自动对焦摄像头等实用功能配置,此外该机的续航时间高达10小时,待机时间超过60天,如此强劲的性能下却保持着超低的功耗,机身仅7.2mm的P89 mini是怎么做到的?今天我们就通过拆机来探究台电超级板P89 mini的内部构造!



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

这里不得不提的就是台电P89 mini的背面设计,个人觉得很不错,金属磨砂后盖有效的防止了指纹,并且有着霸气的双扬声器,美中不足的就是扬声器的位置设计不太好,容易在平放的时候影响发声。

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解



为探究台电超级板的真实面貌,我们把金属屏蔽罩一一打开,可以看到P89 mini的主要芯片分布明朗。台电P89 mini的Flash使用了国际上最为先进的eMMC储存,而普通平板使用Nand Flash,会让平板出现跳屏、无法充电等掉固件的情况,用户投诉最多的平板问题也是由此引起的,为了让用户有更好的体验和避免此类情况的出现,台电P89 mini选择了eMMc Flash存储。目前仅有一线手机、平板厂商使用eMMC Flash,在储存的速度和稳定性方面都完全超越Nand Flash,令平板性能有质的提升,真正做到永不掉固件,无法开机、无限重启、启动器停止运行等等掉固件的烦恼将不再困扰你!

英特尔“芯”平板,台电P89 mini详细拆解

台电P89 mini采用最新日本黑金刚双通道LPDDR2内存设计,相比于普通平板上所使用的DDR3内存,P89 mini的功耗更低,发热量更小,同时能够达到比DDR3更高的频率,使得内存数据调动速度更快,系统更流畅!P89 mini采用了日本黑金刚LPDDR2之后,不仅降低了功耗,提升了续航时间,延长了整机元器件的寿命,同时提升了系统性能与速度,LPDDR2也成为新平板时代内存的标杆!

英特尔“芯”平板,台电P89 mini详细拆解

台电P89 mini使用德州仪器智能电源管理芯片可让处理器可根据需求智能调节,在零功耗待机模式、低频模式、高频模式和最大频率之间智能调整。采用国际大厂电源管理系统不仅优化了系统性能,同时将功耗降至最低,所以不用担心2.0GHz超高主频耗电问题。待机时P89 mini的功耗每小时仅3毫安时,实现60天超长待机。此外,台电P89 mini还可同时运行多种算法来管理电流、电源和温度控制,实现了最大程度地提高性能和转换能源效率。

英特尔“芯”平板,台电P89 mini详细拆解

看到这里,细心的朋友可能要问了,最核心的Intel芯Z2580处理器在哪,为什么在整个PCB板上都看不见呢?仔细观察一番,原来Z2580处理器隐藏在LPDDR2下面,台电P89 mini采用全球领先的PUP技术,将CPU与内存贴合在一起,不仅有效的减少了封装面积,优化了电路的分布,提高了整机的性能,让整个内部结构都产生革命性的变化!

英特尔“芯”平板,台电P89 mini详细拆解

台电P89 mini采用了第三代聚能锂电池,容量密度更高,在7.2mm机身中实现4600mAh超大容量电池,普通8寸平板仅4000mAh左右电池,台电P89 mini整机综合使用时间超10小时,720P视频连续播放时间达8-9小时,比iPad mini还要多1个小时!

英特尔“芯”平板,台电P89 mini详细拆解



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解



英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解

英特尔“芯”平板,台电P89 mini详细拆解
