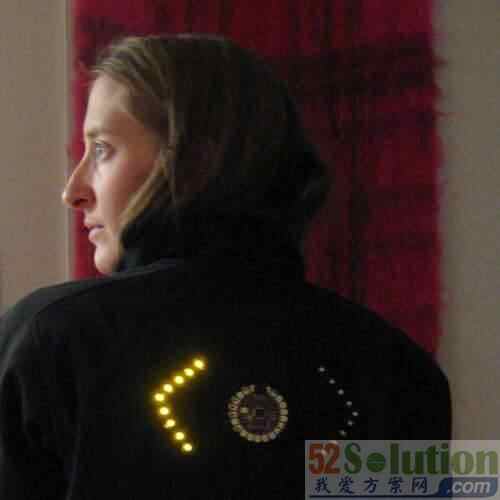

发布时间:2013-12-17 阅读量:1719 来源: 我爱方案网 作者:
工具和材料
工具
● 带有蜂鸣联通测试器的数字多用表
● 一两根针
● 一支布料记号笔或者可以在布料上划线的粉笔
● 布料涂料
● 布料胶水
● 一把尺子
● 一把剪刀
● 双面胶(可选的)
● 缝纫机(可选的)
材料
○ LilyPad Arduino 主电路板
○ FTDI 接口板
○ 迷你 USB 电缆
○ LilyPad 电源
○ 16 个 LilyPad LED
○ 2 个按钮开关
○ 一卷 4 合股的导电线
○ 可用于改造的一件衣服或者一块布料
开始制作:
1、计划衣服的美观和电子器件布局
决定好每个元件放在哪里,并想好你要怎么把它们缝起来才能让走线尽量少而短。绘制一张设计草图,你在动手的时候可以参照。下面的照片展示了我的夹克的草图。供电(正极)的针步显示为红色,接地(负极)的则为黑色,LED 为绿色,开关输入则是紫色。
2、将你的草图转移到衣服上:
用粉笔或者其他的非永久记号笔将你的设计方案转移到衣服上。如果你想的话,可以用尺子来保证线条全都笔直而对称。
3、用粉笔或者其他的非永久记号笔将你的设计方案转移到衣服上。
如果你想的话,可以用尺子来保证线条全都笔直而对称。
4、将你的电源和 LilyPad 缝在夹克上:
一个用胶水粘好并修剪平齐的结。不用胶水粘的话,这些结就会很快松掉的。
5、把电源后部的引脚修掉:
拿出 LilyPad 电源板,将它背后突出来的金属部分修剪掉。像照片中所示的那些小剪子的效果很不错,不过你也可以用大剪刀。
6、将电池板固定在布料上
一般而言,你要让电池板固定住,使其不会在布料上乱跑。我建议你用胶水或者用针线。将电池固定好,然后再进行本项目的其他步骤。你也许还想要在电源下面用胶水或者针线固定上什么东西,来帮助阻止它将布料扯坏或者在你活动的时候弹起来。
如果你在改造的是很薄或者弹性布料的话——那么首先,你应该考虑换件衣服!在厚实、没有弹性的布料上做起来方便多了。如果你决心要用这种纤弱的布料制作的话,那么一定要选好电源摆放的位置。这是最重的电路模块,所以你要把它放在不会让布料扭曲得太厉害的部位。你一定要在电源下面用胶水或者针线固定些什么东西。
7:把电源的正极缝在你的衣服上:
如果你是个缝纫新手的话,可以先看看这篇很棒的介绍,然后再开始学习如何穿针引线、系结走针。剪下一段 3~4 英尺长的导电线。把线穿入针孔中,穿出足够长的线,让它不会轻易从针孔中滑出来。在线较长的一头系一个结。不要剪得太靠近结,否则它会很快松掉的。
从布料的背面朝向正面,将针从电源正极的旁边刺入,然后从布料的正面从中穿过去。线末端的结会阻止线从布料上拉下来。现在,在电源正极的孔中走一个针脚。再走几次线,循环往复地从布料的背面穿入正面,每次都穿过正极。
在走线时要特别小心。这是你在本项目中所缝制的最重要的接线了。你要确保在电源两瓣和导电线之间能有非常好的接触。通过走线,多穿过几次孔(至少 5 次)。一直缝,直到你的针插不进去了为止。别把线给剪了,直接进行下一步。
8、从电池缝到 LilyPad
当你将电池的正极缝好了以后,就在 LilyPad 的正极上走上几个整齐的小针脚。我用的夹克带有羊毛衬料,而我的走线只穿过内部的羊毛衬料,这样从夹克外部就看不出任何的针脚了。
9、将 LilyPad 的正极缝好,完成连线
当你走线走到 LilyPad 的时候,用导电线把正极缝在布料上。就像缝电池的正极一样,你要格外小心,在这里缝出坚固的连线。这次的走线是在电源和 LilyPad 之间建立电路连接。
当你完成了这一连线之后,沿着你的走线再远离 LilyPad 缝出大约 1 英寸,然后系一个结,并在离结大约 1 英寸的地方把线剪断,这样你的结就不会系不紧了。
10、在每个结上涂上布料胶水,保证它们不会松开。
等到胶水干了,把从结里伸出来的线头修剪干净。
11、测试你的走线:
测量走线的阻值
拿出多用表,将它调到阻值测试档位中。测量电源正极和 LilyPad 正极之间,以及电源负极到 LilyPad 负极之间的阻值。如果这些通路中任意一条的阻值大于 10 欧姆,那么你就应该用导电性更好的线来改良你的走线了。
这是通断测试的档位
把一节 AAA 电池装入电源,然后将电源开关滑向开启位置。电源上的红灯应该会亮起来。如果它不亮,而你又确定你把开关打开了,那么赶快把电池取出来,检查一下你的正极和负极的走线是否发生了短路。(很可能有一根线在某处同时碰到了正极和负极的走线。)你可以用多用表上的蜂鸣通断测试器来检查正负极之间的短路。参见这篇教程,了解如何使用通断测试器的信息。
还要检查一下正极和负极走线之间的阻值。如果阻值低于 10k 欧姆左右的话,那就发生短路了(可能是一根导电的头发丝同时碰到了正极和负极),你需要找出来并修好它。
如果电源确实通了的话,那就检查你的 LilyPad。每当你按下它的开关的时候,它应该会快速闪动。一旦这些连线都正常工作了,你就可以将电源关掉,把电池取出来了。
12、将你的供电和接地走线绝缘
现在,你的夹克布满了未绝缘的导电走线。因为它是包在你的身体上的,所以没关系。身体会阻止缝好的线路相互接触。但是当你把夹克脱下来,弯曲或者折叠起来的话,线路就会相互接触发生短路了。为了解决这个问题,你要用泡沫布料涂料(或者其他绝缘体,例如普通丝线的绷针)将线路覆盖住。但是,在将线路覆盖住之前,你要确定所有的东西都能正常工作!所以,在包上线路之前要经过深思熟虑。
13、缝上你的转向信号 LED
缝好你的左、右信号灯
缝制中的走线,从外侧观看:3 个正极缝在了一起
用你把电源和 LilyPad 连起来的缝合技巧,把左转信号灯的所有正瓣都连在 LilyPad 的一个引脚(这里是 9 号引脚)上,而右转信号灯的所有负瓣也连在另一个 LilyPad 引脚上(这里是 11 号引脚)。把所有灯的负瓣连在一起,然后接在 LilyPad 的负瓣或者另一个 LilyPad 引脚上(这里是 10 号引脚)。回头看看我的设计草图,看看哪里有问题。
完成后的右转信号灯。注意我的走线并没有穿到衣服外面去。
这是转向信号 LED 的正极引脚的走线。(由于这是内侧视图,所以一切都是反过来的。)这些线路连接到 LilyPad 上的 11 号引脚。这两根中间的线路是所有转向信号 LED 的负极线路。这些线路连接在 LilyPad 的 10 号引脚上。
记得把每个结都用布料胶水封住,让它们不会松脱。小心避免发生短路;不要让一条缝合的线路碰到另一条。在这个例子中,LED 的负极线路全都连在一起了,不过你要确定左、右信号灯的正极线路并没有碰到负极线路,也没有相互接触。
13、测试你的转向信号灯
给你的 LilyPad 加载一个程序,它会让每一个闪烁信号灯闪烁,确保你的所有缝制都没有问题。
下面是测试程序:
int ledPin = 13; // LilyPad 上的 LED int leftSignal = 9; // 我的左转信号灯连接在 9 号引脚
int rightSignal = 11; // 我的右转信号灯连接在 11 号引脚
int signalLow = 10; // 我的信号灯的负极连接在 10 号引脚
void setup() { pinMode(ledPin, OUTPUT); // 将 ledPin 设为输出
pinMode(leftSignal, OUTPUT); // 将 leftSignal 管脚设为输出
pinMode(rightSignal, OUTPUT); // 将 rightSignal 管脚设为输出
pinMode(signalLow, OUTPUT); // 将 signalLow 管脚设为输出
digitalWrite(signalLow, LOW); // 将 signalLOW 管脚设为 LOW(负极) }
void loop() // 不停地反复运行
{ delay(1000); // 等待 1 秒
digitalWrite(leftSignal, LOW); // 关闭左转信号灯
delay(1000); // 等待 1 秒
digitalWrite(rightSignal, HIGH); // 打开右转信号灯
delay(1000); // 等待 1 秒
digitalWrite(rightSignal, LOW); // 关闭右转信号灯
delay(1000); // 等待 1 秒 }
如果你的布局和我的是一样的,那么你只要将这段程序复制粘贴到你的 Arduino 窗口中就行了。
如果你的转向信号灯无法正常工作,那么就用你的多用表(以及上一步中的方法)测试是否短路或者有不好的链接,确保你的程序符合你的物理布局。
14、将你的转向信号灯走线绝缘
用泡沫布料涂料将你的线路覆盖住。记住,在将线路覆盖住之前,你要确定所有的东西都能正常工作!在包上线路之前要经过深思熟虑。
15、缝上你的控制开关
你也许注意到了我并没有将我的线路绝缘。你也可以让它们不绝缘,但是当你把它脱下来,在折叠、弯曲的时候要小心发生短路!特别是当你在编程和排错的时候。这些是从电源连接到 LilyPad 的走线。左开关的第一条线路完成了。这是开关输入线路,连在 LilyPad 的 6 号引脚上。我必须把这个结用胶水粘住,然后修平。这些是我的左转信号灯走线。这些上面也有一个结需要用胶水粘住并修平。
16、摆放开关
给你的开关找一个地方,当你在骑自行车的时候可以方便地按到。我把我的开关装在了手腕下面。在尝试了许多不同的位置之后,我发现了一个好位置。看看照片你就知道我说的意思了。
当你找到一个好位置了以后,将开关的引脚穿过布料,在布料内侧弯折起来。
17、缝上开关
将你的开关缝在衣服上。把 1 个脚缝接到 LilyPad 的开关输入引脚上,而另一个脚(在第一个脚的对角线位置)接地或者接在 LilyPad 的另一个引脚上。我把左侧开关的输入的接在了 6 号引脚上,而右侧开关的输入接在了 12 号引脚上。我把左侧的负极接在了 LilyPad 的负极上,不过右侧的负极接在了 4 号引脚上。
当你完成缝制之后,回头用胶水将开关的连线加固一下。你可不会希望开关从走线上面掉下来
18、缝上指示 LED
分别在两臂的袖子上缝上 1 个 LED
这些 LED 会提供你基本的反馈信息,告诉你那一侧的转向指示灯打开了。它们会闪烁起来,告诉你夹克背上的情况,所以你要让它们处于可见的位置。
和之前一样,要记得用胶水把结固定住,并且修平,小心不要造成任何的短路。
当你将两个手腕 LED 缝制完毕以后,你就完成了本项目的缝制阶段!现在,开始编程了……
19、给你的夹克编程
我希望左边的开关能让左转信号灯亮 15 秒左右,而右边的开关也能这样控制右转信号灯。当按下开关时,如果对应的开关亮着的话,则可以将它关掉。同时按下两个开关应该可以让夹克进入夜间闪光模式。安装在手腕上的 LED 应该能提供反馈信息,告诉我夹克目前的状态。
要给你的衣服编程的话,就将我的代码复制粘贴到 Arduino 窗口中,将它加载到 LilyPad 上。你也许必须先做一些小的调整,这要看你把灯和开关接在哪里了。调整延迟时间可以定制你的闪烁方式。
20、将剩余的线路绝缘
将剩下的线路用泡沫布料涂料覆盖好。再说一次,在你确定一切正常工作之前不要把任何东西覆盖住。
21、有关水洗
你的这件作品是可以水洗的。将电池拿出来,然后就能用一般的洗衣粉洗这件衣服了。
注意: 镀银线时间长了会受到腐蚀,在洗涤和穿着之后,它们的阻值会逐渐增大。若要尽量减少腐蚀的影响,就用泡沫布料涂料或者其他的绝缘体将你的线路绝缘保护起来。你也可以给外部被腐蚀的线路上一层银让它恢复过来。先在衣服上看不见的地方试一下,看看能不能对你的布料这么做!
22、装电池
将电池装进去,看看它能否正常工作,接着……最高调的暗夜骑士们,让我们骑车上路吧!
