内部是否缩水?49元5200mAh小米移动电源拆拆看

发布时间:2014-03-6 阅读量:3525 来源: 我爱方案网 作者:

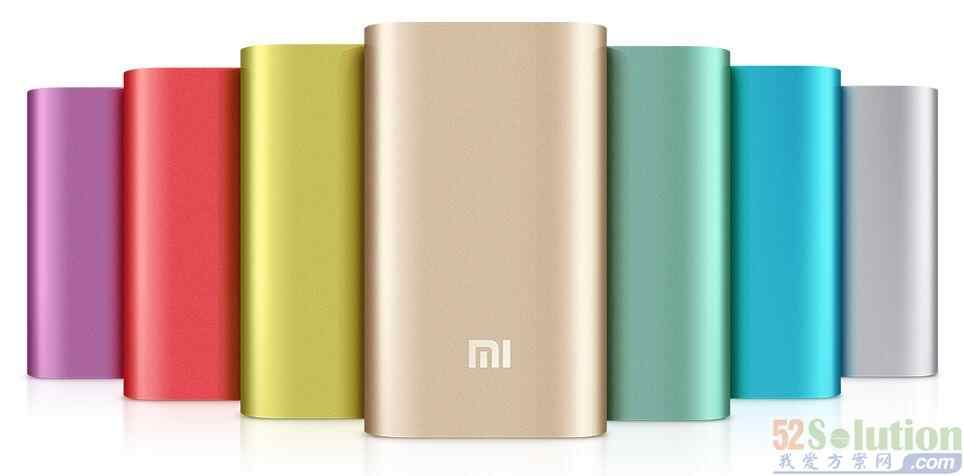

【导读】5200mAh小米移动电源已经在推出一段时间了,相信不少朋友已经拿到这款“缩水版”小米移动电源。这款“缩水版”小米移动电源因容量减少一半,价格也相应减至49元。此前我们已经分享了10400mAh小米电源详细的拆解,无论是外表做工还是内部用料都值得认可,那么现在“缩水版”小米移动电源又将是怎么样?下面我们就来拆拆看……

 拆解对比:
拆解揭露69元10400mAh小米移动电源里的秘密

内部是否缩水?5200mAh小米移动电源拆拆看

内部是否缩水?5200mAh小米移动电源拆拆看

小米移动电源拆解开始:

一:先用橇棒把顶部的盖子橇开,胶盖子是卡扣加双面胶,很容易橇开。

内部是否缩水?5200mAh小米移动电源拆拆看



二:盖子橇开后,可以发现这电源跟10400mAh的移动电源不一样,顶部没有螺丝。

内部是否缩水?5200mAh小米移动电源拆拆看

内部是否缩水?5200mAh小米移动电源拆拆看

三:顶部找不到下手的地方,只好转战底部,底部盖子也是卡扣加双面胶,用力就可以搞开。

内部是否缩水?5200mAh小米移动电源拆拆看

四:打开底部的盖子后,两边各有一个小孔,里面有螺丝(下图红圈处)。

内部是否缩水?5200mAh小米移动电源拆拆看



五:拆下来的两颗螺丝。

内部是否缩水?5200mAh小米移动电源拆拆看

六:拆掉螺丝后,从顶部可以拉出机芯。

内部是否缩水?5200mAh小米移动电源拆拆看

七:去掉外壳之后,可以看到两个18650电池和一块电路板。

内部是否缩水?5200mAh小米移动电源拆拆看

八:为了更清楚看到核心,再拆掉主板电池的托架。

内部是否缩水?5200mAh小米移动电源拆拆看



九:翻过来,可以看到电芯电芯同样是来自LG的LGABB41865电芯,电芯外层使用了独立塑料件来固定,对电芯的保护要优于10400mAh款。

内部是否缩水?5200mAh小米移动电源拆拆看

十:跟10400mAh电源一样,5200mAh的也带有温度探测装置,确保了移动电源能在适当的温度范围内运行,进一步提升了安全性,不用担心会爆炸的问题。

内部是否缩水?5200mAh小米移动电源拆拆看

十一:PCB背面,同样有2颗6Pin的MOS属于电芯保护电路。

内部是否缩水?5200mAh小米移动电源拆拆看

十二:PCB正面,2颗6Pin MOS用于放电,电源主控是ABOV 97F1204SMBN,电源管理IC为BQ24295。小米5200mAh移动电源和10400mAh款一样使用了现代ABOV 97F1204SMBN MCU,SOP16封装,13年48周产,非常新鲜,具有电压及温度检测功能,同样这里也仅用于显示电量。

内部是否缩水?5200mAh小米移动电源拆拆看



十三:18650电池的标识。

内部是否缩水?5200mAh小米移动电源拆拆看

十四:拆解全家福。

内部是否缩水?5200mAh小米移动电源拆拆看

十五:重新组装完毕。

内部是否缩水?5200mAh小米移动电源拆拆看

内部是否缩水?5200mAh小米移动电源拆拆看

总结:

相对于小米10400mAh移动电源,5200mAh款移动电源把电源管理IC从TI BQ24195换成了BQ24295,这同样是一颗单节锂离子电芯充放电管理IC,24VQFN封装。 区别就在于最高支持到3A的充电电流,比起BQ24195的4.5A充电电流略小。相对于来说,包裹电芯的塑料部件占用了比较大的空间,所以它的能量密度比应该没有10400mAh款那么高。不过它的内部构造还是相当巧妙的。

 拆解对比:
拆解揭露69元10400mAh小米移动电源里的秘密
