神级改装:无线鼠标改装可充电手机电池

发布时间:2014-03-10 阅读量:3987 来源: 发布人:

【导读】对于购买了电脑无线套装的童鞋们来说,键盘不耗电,但无线鼠标可就不一样了。一年下来十几对电池都不够。网友们纷纷出对策,其中一位网友就把自己的无线鼠标改装成为了可充电的鼠标,从此告别了电池无底洞的投入。

先上成品图一张:

1

2
貌似大家喜欢收集这些锂电池吧……都是好的电池,就是为了以后能用上

3
先改装万能充,钻两个孔固定USB接口,外面的洞旁边要磨出凹槽,使弯折的脚藏里面不至于凸出来影响鼠标平滑移动

4
在万能充靠近触片接线的地方开槽,这样从板子上引出接线就不用绕来绕去了




5
接线图

6
引出线接两个铁片在板子上的焊接处

7
接上USB接口

9
刚好紧凑放置USB接口哦

9
把脚弯折到凹槽里




10
咱也贴上“撕毁无效” 的标签(主要是防止USB接口意外带电)

11
看,是不是和厂家的差不多

12
为了确认MiNi  USB 接线情况,特意测了两根电源引线

13
选了个最小的锂电池,还是诺基亚的

14
接线前用起子把接线处戳花掉,这样容易上锡,要不然锡就会一坨圆球粘上面




15
先接线试试,可以控制电脑,没问题接着改装

16
电池还是有点儿大,于是就把保护板拆下来,乖乖,以前拆的电池保护板都是粘上去的,诺基亚的居然是三口小螺丝,害我把塑料框给撬烂了。难怪都说诺基亚是耐摔王啊!……见识了

17
结果剩下最后一口螺丝,我傻傻的用钳子去拧下来,一不小心冒烟了,伴随着一股臭味,心里那个悔啊!……

18
现在不得不改变策略了,电池改用宽、短的那块电池了

19

20
拍个照留个纪念,等会就面目全非了




21
你能想到它跟上面的三百年前是一家吗?

22

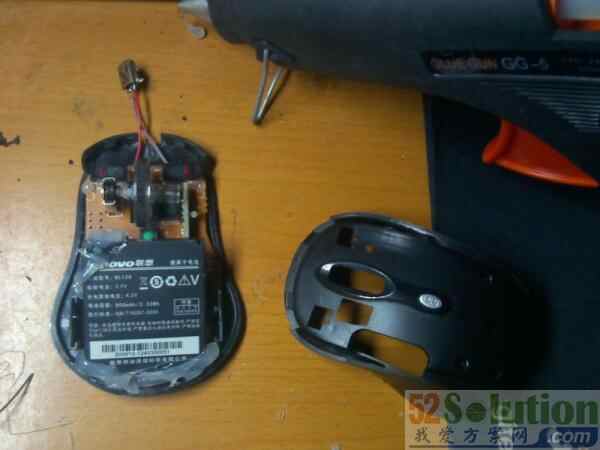

接好线 、MiNi  USB 接口,打上热熔胶

23

24
鼠标还没改装好女朋友就要我帮她付款买鞋,只好拿出在论坛中奖的无线鼠标了……还是论坛福利好哇!

25
改装完毕,牺牲了很多,首先就是不能上螺丝了,花一块五买了瓶 502 粘上的,其次就是后盖不能放无线接收器了




26
MiNi  USB 接前面,两个固定脚插在中间的隔层

27
最后的成品了,接上线就亮了

29
充电完变绿灯了,都省得自己另外接指示灯了

30
自此就告别了一次性电池了,这是还没扔掉的电池
