暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

发布时间:2014-03-12 阅读量:8121 来源: 我爱方案网 作者:

【导读】之前我们分享过创客暴力拆解Fitbit Flex全过程,使得硬币般大小的电路板呈现在大家面前。最近他们也拆解了Jawbone UP 2。在这次拆解的过程中,大家最大的疑问就是Jawbone UP 2的小方块电路板是如何衔接到到一起的。下面我们来看看Jawbone UP 2神秘电路设计。

相关阅读:
强拆 Fitbit Flex ,探比一元硬币还小内部结构

智能化的风潮正在席卷着整个电子产品行业,现在不仅仅是电脑、手机、平板智能了,更多我们生活中每天都要面对的像手表、眼镜这些东西都变得“聪明”起来了。一款来自Jawbone up2的产品闯入了我们的视线。这个好像手镯一样的东西却有着神奇的功能。通过与手机的连接,它可以来全天候监测我们的运动状况,通过振动的方式进行提醒。配合手机软件更是可以让你对自己的身体健康有全面的了解。

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

Jawbone UP2演示视频


从视频上可以了解到Jawbone UP2的诞生是Jawbone公司设计师和技术人员创新的结晶。振动马达、各种传感器、大容量电池以及精密的线路等多达141个部件的共同作用,组成了这个科技与艺术完美结合的产物。而经过严谨的一道道测试工序,才让Jawbone UP2手环呈现在消费者面前。

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

经过一番观察和讨论后,得出初步结论:所有PCB板夹在同一条排线上。

下面我们来一起看看整个拆解过程


暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

Jawbone UP的特色是是外面有一层带纹理的胶套,开环的两端分别是耳机插头和按钮,步数数据会通过耳机插口同步到手机上。按钮一端上还有两个LED灯,分别是充电时会亮的“太阳”灯,和睡眠模式的“月亮”灯。两端到中间有各有一条铁片用来固定电线和电路板,电线外有胶套保护着,电路板则是直接注入胶以封闭,因此Jawbone UP宣称他们的防水性能是很好的,拉伸性能也比较好。

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

Jawbone的电路板设计有一个特色,它是电池放在中间,所有小电路板通过排线连接在一起,中间的黑色小匣子包住了电池并夹住排线。这样处理器,振动马达,各部分电路就可以整齐地分布在腕带的各个部位上,腕带也能做到比较窄。



暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

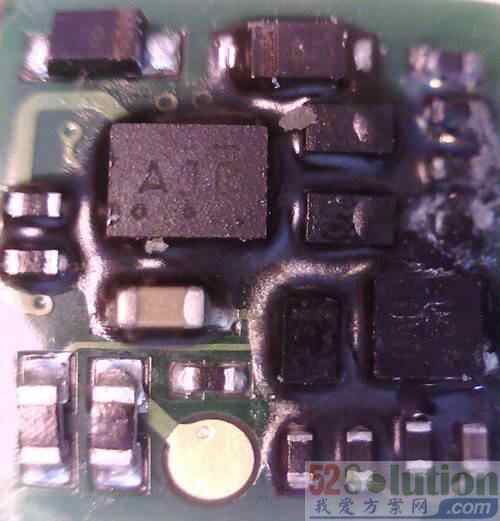

芯片上采用的是TI的方案,微处理器是16bit的MSP430F5548,有一个Macronix的8m-bit的Flash芯片MX25L8006E,还有一块是USB电源管理的BQ24230。由于电路板上面涂了一层透明涂料又注了硅胶,各种芯片不太好辨认。

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计



暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计



暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计



暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

最后那个神秘的电池匣我们没有拆开,不过可以从网上资料搜到应该是32mAh的容量。附上一张国外资料查到的Jawbone UP的拆解图。

暴力拆解智能手环Jawbone UP 2 探其神秘电路设计

其实老外早些时候已对这款产品进行了拆解,大家可以点看他们的记录视频来更好的理解Jawbone UP的内部结构。
