做工依旧精良 诺基亚X Android神机内部拆解抢先看
拆机工具：
只需准备好一把T5螺丝刀外加一双灵巧的手！
拆卸外壳(螺母外壳拆卸)
首先扒开NOKIA X红色的外衣

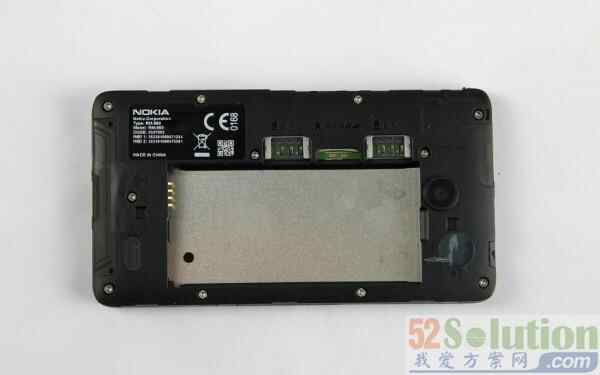

卸下电池
然后将后壳上的11枚螺母一一拧下，其中4枚边角螺母是大号，另外7枚是一样的小号，在做倒序工作的时候要注意区分！
螺母完全拧下后，注意观察机身的周围，你会发现有3处大的卡扣，接着从机身左侧按逆时针方向用手把三个卡扣依序扣开。在扣开最后一个卡扣后要注意了！
拆卸外壳(屏幕主板分离)
注意：在扣开最后一个卡扣时一定不要急着将后盖掀开！因为这里是主板于屏幕排线连接的位置。要温柔的将2根排线从主板上扣开！
扣开后盖的一瞬间会感觉到机身的外壳极具韧性而坚固。随即就是整齐排列的元器件映入眼帘。这些都体现出诺基亚的设计做工依旧细腻精致！
下面来看看分离下来的屏幕和主板。
屏幕采用的是一体式封闭设计，可以有效的防止灰尘进入内屏！
主板与机身外壳是靠卡扣相互附着在一起，所以拆卸还是比较容易的，用手就可完成。
首先将摄像头排线扣下，取出摄像头，然后在把主板上的卡扣从上到下温柔的掰开就可以将主板拿下来啦！
下面来看看NOKIA X的核心部分。
处理器、存储器的部分全部都用散热铝片保护起来，不光起到的快速导热的作用，还能全方位保护精密的元器件。可谓是呵护有佳啊！
拆下散热铝片
最后来张NOKIA X拆解部件的全家福！
总结：通过拆机可以近距离的让你了解到跨界中的NOKIA X，在优质的做工设计下，内核芯片的制作与保护也十分周全，加上轻薄绚丽坚固具有韧性的外壳，再配上前所未有的惊爆价格（599元），无疑是一台神器！
