基于FPGA的无线充电器接收器方案

什么是WPC Qi标准？

WPC Qi标准提供无线充电器系统的详细说明，包括通信和传输协议。功率始终从充电板传输至移动设备。充电板包含一个称为功率发射器（由主线圈组成）的子系统，而移动设备包含一个称为功率接收器（由次级线圈组成）的子系统。

图1说明了基本系统配置。如图所示，功率发射器由两个主要功能单元组成，即功率转换单元和通信与控制单元。 控制与通信单元将转换的功率调节至功率接收器请求的水平。功率接收器则由一个功率拾取单元和一个通信与控制单元组成。

功率接收器位于手机端，因此接下来将主要介绍功率接收器系统，并说明基于FPGA的无线充电器接收器的解决方案。

图1 基本系统配置

基于FPGA的功率接收器系统

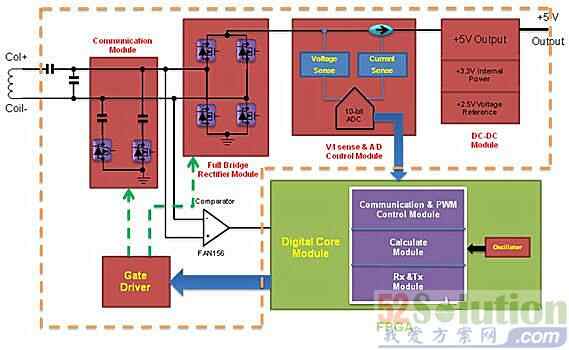

根据WPC Qi标准，功率接收器系统将包含一个功率拾取单元和一个通信与控制单元。示例中将详细介绍一个完全满足WPC Qi标准要求的接收器解决方案。 图2显示基于FPGA的功率接收器系统的架构。

图2 接收器系统构架

模拟模块

次级线圈是模拟模块的供电来源；主线圈和次级线圈组成一个完整的无芯谐振变压器。通过电磁耦合，交变磁场将在次级线圈产生交流电源，然后全桥整流器将交流转换为直流。

图3 部分模拟模块原理

数字模块

数字内核模块内置在FPGA中，其对功率接收器系统至关重要。WPC Qi标准从系统控制角度提供了功率传输阶段的详细说明。 从功率发射器到功率接收器的功率传输包含四个阶段：启动（选择）、ping、ID和C（识别和配置）以及PT（功率传输）。图5说明了这些阶段之间的关系。

图4 功率传输阶段

实物测试

通过测试和分析，演示板在主要OEM的无线充电器垫上运行良好。

图5 无线充电器垫上无线充电

这表明系统稳定可靠，具有一些实用价值。随着便携设备越来越普及，便利充电将成为不断增长的趋势，而无线充电可能是最佳选择。此解决方案采用一些分立式器件和一个FPGA，来验证Qi标准充电器接收器的设计，并对无线充电器接收器系统的架构和设计采用极高的技术参考值。随着无线充电器市场的发展，此方法可极轻松地集成到新的芯片中。
