【DIY自行车尾灯】带呼吸效果的LED

发布时间:2014-03-31 阅读量:2814 来源: 发布人:

【导读】如果给自己的自行车安装一个尾灯,看起来比较酷而且走夜路的时候也安全一些,不怕不小心被别人撞到。今天我们一起来看看单片机大神的作品,工科男就是牛,用单片机DIY了一个带呼吸效果的自行车尾灯,教程分享给大家。

先看看效果视频


材料

1

还有一些没有照出来,比如led灯啊,开关什么的,那个是原来做好的,没有照片,电池是废手机上找到的,自己焊了两个线,充电的话用万能充。

咳咳,不过不要在意这些细节不是?现在开工吧!首先,介绍下我的构思。

我的构思是单片机和电池放到自行车的梁包里,把控制部分放到车把上,用束带什么的固定,尾灯那部分用热熔胶粘到尾灯支架上。

以下是电路图

2

这个protel用的不熟,就手画了一下,看的懂就行了。



3

4

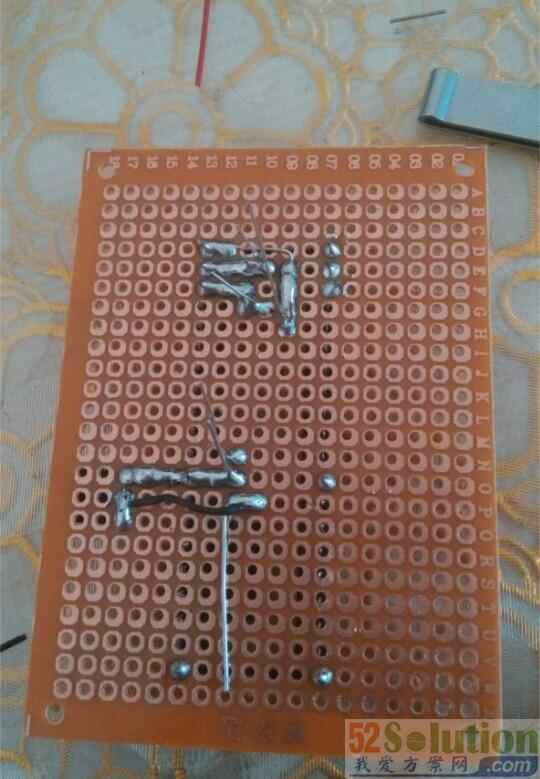

焊好的单片机,来个正面照

5

把排针焊上去



6

由于灯和控制部分是以前焊好的,焊接部分就没有了,不好意思。。。不过来张焊好的图片:

7

8

说一下,红色的开关是后来加上去的,电路图上没有,想的是车前面再加个照明灯,还有个按键灯是拿线接出来了。,照片上没有。

9



用热熔胶把尾灯粘在支架上,额,没有热熔胶枪,就拿酒精灯来用。嘿嘿,焊好后:

10

有点惨不忍睹,不管了,右边线有一米多长,毕竟从车尾到梁包有点距离。

11


把单片机上上,(程序是自己写的,从开发板上下载好的,一会上程序)

12

来个合影

13
