三星Galaxy Gear 2深度拆解 外表时尚内涵强大

发布时间:2014-04-17 阅读量:1636 来源: 我爱方案网 作者:

【导读】2014年可以说是三星转型智能穿戴设备的重要年份,其最重要的一款产品是和三星GALAXY S5一同发布的三星Gear 2,虽然至今还没有真正上市,但国外媒体已经迫不及待地扮演了一把外科医生,“肢解”了Gear 2,让我们看一看它有怎样的“内涵”。

相关拆解:
屏幕太脆!三星智能手环Galaxy Gear Fit拆解图集
Nike+ FuelBand手环拆解:Ti又一次成为大赢家
极致拆解三星Galaxy S5,细看做工和部件

在“解剖”以前,先假设出了这么一个状况:手机猛地响起来,急促的铃声催得人赶紧要接电话。这种时候,假如没戴蓝牙耳机,一般我们得好阵子掏兜或是翻袋,找到手机,然后按键解屏幕锁,再把它放到耳边开讲。整个过程匆匆忙忙,一个不小心可能就会把手机掉在地上,或者慌慌张张按错键误挂了来电也说不定。对突如其来的电话有些手足无措的人,也许你们今后再也不用担心了,因为三星正在解决这种烦恼。

推出Gear2有什么最直接的意义?国外评论人说,最明显的一点是,三星让智能手表重装上阵。在解构这款属于未来的可穿戴科技产品时,我们脑海中可能想寻找下面这个问题的答案:

一部设备能不能既是智能的,又是可穿戴的,还是可修复的?

也许这个问题只有时间才能给出完整的回答。但不管怎样,科技每迈出前进的一步,都会给这个答案多补充完善一点。下面就来看一看走时尚路线的Gear 2怎样为我们心中的答案做注脚。


三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

Gear 2的主要装备及相关技术规格如下:

· 320*320像素的1.63英寸超级AMOLED显示屏(AMOLED全称“主动矩阵有机发光二极体面板”,简单理解,就是比传统液晶屏速度快、能耗低、对比度高的下一代显示技术。)
· 4GB内存
· 200万像素摄像头,720p小屏格式视频,拍摄速度每秒30帧
· 电池容量300mAh,一次充电续航时长2-3天
· 蓝牙4.0 LE

拆解的“医生”特意除掉了表带称重,结果显示:不计表带Gear 2净重41克,比一款标准的劳力士Daytona型手表要轻33%。负责肢解的“医生”说,在科技界,从便携角度说,如果A产品比B产品轻33%,意味着A比B强3倍。

三星Galaxy Gear 2深度拆解 外表时尚内涵强大



三星Galaxy Gear 2深度拆解 外表时尚内涵强大

Gear 2 200万像素的摄像头巧妙地嵌入表体经过拉丝处理的金属表壳里。

· 三星的第一代智能手表Galaxy Gear将摄像头放置在表带位置,那种不大理想的位置是为了配合替代性比较差的表带而设计的。这次Gear 2让摄像头有了新家也要归功于出色的设计。

这样的设计也存在一大问题,那就是摄像头不是正朝向佩戴者的身体,所以几乎不可能在手臂保持自然姿势的情况下用Gear 2完成自拍。

· 这算不算Gear 2的致命缺陷?据三星说,这是种大胆的策略。我们拭目以待,看这样“别扭”的设置会不会产生负面影响。

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

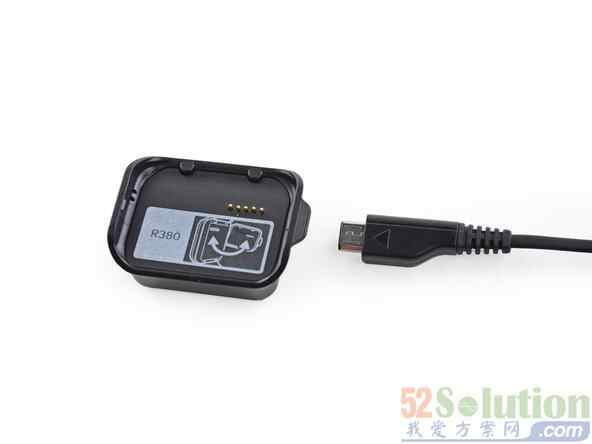

Gear 2的表壳背面清楚地印着设备型号:SM-R380。背面还有一排充电用的接触点和一个微型的传感器。



三星Galaxy Gear 2深度拆解 外表时尚内涵强大

拆卸表带花了点时间,不过总算顺利拆下,证明表带还是可以替换的部件

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

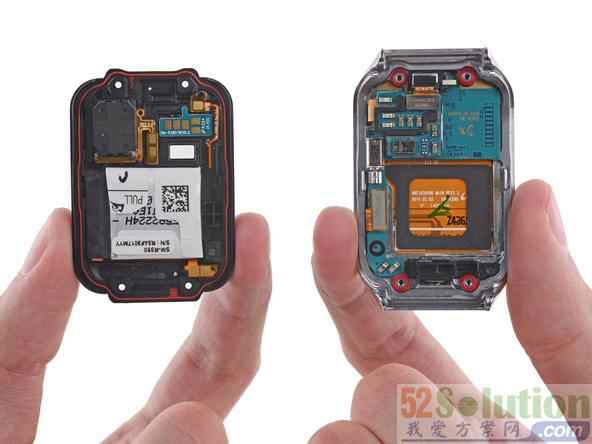

开启的过程不算复杂,先用小型梅花槽螺丝刀轻轻扭转几下,再找个拨片轻轻撬开。

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

设在电池卡位上的弹簧很给力,三星还在附上了一张写有“拉起”(pull)字样的标签帮助指示“医生”正确的掀动位置。

· 在可修复性方面,Gear 2的贴心设置征服了“医生”的心。

· 三星声称电池容量有300mAh,这样的容量完全能维持两到三天的正常使用。充电周期对锂离子电池的健康影响很大,所以隔好几天才充一次电当然是有助于延长电池寿命的性能。

三星Galaxy Gear 2深度拆解 外表时尚内涵强大



三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

通话和播放音乐的扬声器只是用一块很轻的泡沫胶布固定的。

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

可以很清楚地看到机壳和螺钉周围都有垫圈。

这种细心周到的设置可是获得了IP 67标准认证的防护措施。通过了IP67防护安全级别的认证意味着,即使Gear 2坠入1米深的水下,也可以维持30分钟正常运转。不过,水下肢解还不是“医生”给予可修复性评分的一个测试点。



三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

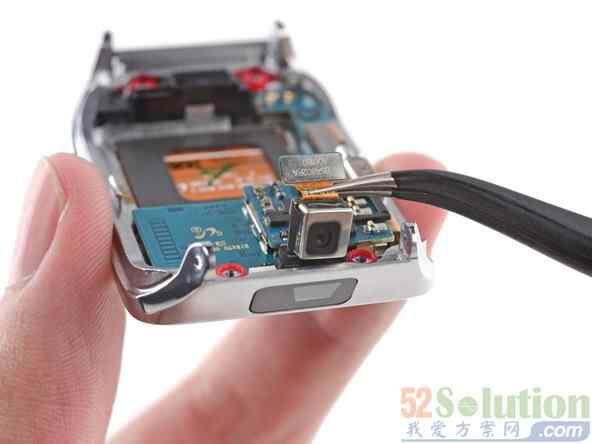

200万像素的摄像头可以捕捉静态影像,至于动态录影,可以以每秒30帧的速度拍下720p格式的视频。

从拆下的摄像头部件看,除了“RINATO”这个英文缩写代表产自意大利以外,看不出别的什么料。一句话,还得时间来考验!

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

LCD显示屏和数字转换器通过一条线与母板相连,这条线也充当着固定位置的作用,就像一根袖珍安全带。

除掉了连接器,母板就可以自由挪动了。在此,三星又一次贴心地在周围用绑带设计给拆卸母板提供了便利。

· 还有少数非模块式的部件与母板焊在一起:起到电视机遥控器那种作用的红外线发射器(IR LED)、体现Gear 2健身功能的心律监测器和心跳监测器。



三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

封装很小,功率怎样?下面一组数据告诉你:

· 上图中大红色代表:三星KMF5X0005M(看起来可能是DRAM这种移动RAM,下面是1GHz的双核CPU处理器)
· 上图中橙色代表:摩托罗拉的MPS14X 60X5V3 1410WeC
· 上图中黄色代表最大内置MAX77836,可能是为微型USB接口控制器和锂电池的充电器
· 上图中绿色代表:意法半导体(STMicroelectronics)产的32F401B 32位ARM内核MCU
· 上图中蓝色代表:标示为0225E8 E225B4的芯片
· 上图中紫色代表:BCD半导体产的Y831音频编码器
· 上图中黑色代表:InvenSense制造的MP65M 6轴陀螺仪/加速计

三星Galaxy Gear 2深度拆解 外表时尚内涵强大



三星Galaxy Gear 2深度拆解 外表时尚内涵强大

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

主页键拆开可以看到是老式的机械按钮。

坏消息是,显示屏是个熔接在一起的大块头部件,同时好消息是这样的蛛网式显示屏以后可以用一整块显示屏替换掉。另外发现,支持迷你型触屏工作的是Melfas产的接触式传感芯片。

全家福:

三星Galaxy Gear 2深度拆解 外表时尚内涵强大

如果按满分10分来算,这款Gear 2的可修复性打分是8分。给出这个高分的理由如下:

· 表带容易拆卸,替换和升级的速度相应就很快。
· 螺丝、夹扣和弹簧的连接方式为轻易拆卸提供了三重保障。整机的后盖可以迅速拆下。
· 电池无需任何工具就能拆卸和替换。
· 主要的不足之处是,融为一体的整体显示屏粘接在设备的前面,要替换有点困难,而且一换就得整个都换掉,要花点银子。
