一个可调输出低至 800mV 的 65V 输入、500mA DC/DC 转换器
LTC3630 是一款通用的突发模式 （Burst Mode） 同步降压型 DC/DC 转换器，其包括叁种可通过引脚选择的预设输出电压。或者，也可以利用反馈电阻器将输出设定为低至 800mV。可通过单个电阻器设定一个 50mA至 500mA 的可调输出或输入电流限值。该拓扑的迟滞特性可提供固有的短路保护。通过把多个 LTC3630 并联在一起并将主器件的 FBO 连接至一个从器件的 VFB引脚，这便能提供较高的输出电流。该器件内置可调软起动。一个精准的 RUN 引脚门限电压可用于实现欠压闭锁功能。

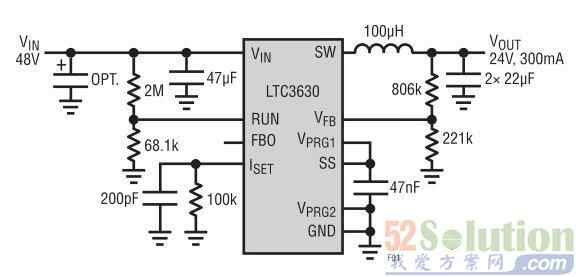

图 1：具欠压闭锁功能和 300mA 电流限值的高效率 24V 稳压器
300mA 输出电流限值和输入欠压闭锁功能的24V 稳压器
图1 示出了一款 48V 至 24V 转换应用电路，其展现了LTC3630 的特性，包括欠压闭锁和输出电流限制。工作效率示于图2。
图 2：图1 所示电路的效率
图3：输入电压变化时的输出电压波形（显示欠压闭锁门限电平）
图4：阻性负载变化时的输出电流与输出电压波形 （输出电流限定值为 300mA）
RUN 引脚针对 27V （上升） 和 24V （下降） 的 VIN 欠压闭锁门限电平进行设置。图 3 示出了 VOUT 与 VIN 的关系曲线。该特性可确保 VOUT 仅在具备充足的输入电压时处于调节状态。
24V 输出电压可采用 800mV 1% 基准或预设电压之一来设置。该电路使用 5V 预设选项及反馈电阻器以设置输出电压。这提升了电路的抗噪声能力，并允许采用阻值较低的反馈电阻器。
虽然 LTC3630 能提供高达 500mA 的输出电流，但图 1中的电路是针对 300mA 最大值进行设置的。从 ISET引脚输出及内部产生的 5µA 偏置电流在 ISET 电阻器两端产生一个电压，此电压决定了最大输出电流。图4 示出了当一个阻性负载从大约 100Ω 降到低至 8Ω 的輸出電壓，同时输出电流保持在接近 300mA 编程值的情况。此外，该 DC/DC 转换器中使用的迟滞拓扑还可提供固有的短路保护。
输入电流限值
图 5 示出了 LTC3630 另一项有用的特性。在该 5V 电路中，电流限值由一个连接在 VIN 和 ISET 之间的阻性分压器设定，该分压器在 ISET 引脚上产生一个跟踪 VIN 的电压。这允许 VIN 控制输出电流，从而决定输入电流。
图 5：具 55mA 输入电流限值的 5V 稳压器
当 ISET 引脚上的电压增加时，转换器的电流限值将增大。图 6 示出了稳态输入电流与输入电压及可用输出电流 （在输出电压开始降至超出调节范围之前） 的关系曲线。当采用图 5 所示的参数值时，输入电流在10V 至 60V 的输入电压范围内被限制在大约 55mA。
图 6：输入电压与负载电流及输入电流的关系（采用图 5 所示的输入电流限制电路）
结论
LTC3630 提供了适用于高效率、高电压应用的特性组合。其宽输出电压范围、可调电流能力和固有的抗短路操作使得该 DC/DC 转换器能轻松地应付要求严苛的应用。
