799.9元4G四核强机做工如何?中兴红牛V5拆解测评

发布时间:2014-04-29 阅读量:1601 来源: 我爱方案网 作者:

【导读】中兴近日确立的新品牌“红牛”带给我们的第一款作品便是实惠大众价位的千元4G——红牛V5手机。作为目前百元级手机的一员,中兴红牛还未上市就已经拥有非常高的人气,而该机发布之后更是人气火爆。而对于这样一款手机,到底内部构造如何呢?做工到底过不过关呢?让我们一起揭晓答案吧。

热门拆解:
699元贵在哪?小米路由器增强版终极拆解分析
1999元对战小米!一加手机拆解看内部做工如何不将就
不能错过的真相 拆解假冒聚合物电芯
天机泄露!骁龙801四核,1799中兴天机最新拆解
拆解史上最省电的LED灯泡 Nanoleaf,连李嘉诚都说好!

中兴红牛V5基本参数:

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

从参数上来看,中兴红牛采用一块5英寸720p显示屏,搭载一颗1.2GHz高通骁龙四核处理器,青春版内建1GB RAM+4GB ROM,能量版内建2GB RAM+8GB ROM,并且该机还内置1300万像素后置镜头以及500万像素前置镜头,而售价则为799.9元(青春版)和999.9元(能量版)。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

本着先入为主的理念,中兴红牛在外形方面颇具匠心。首先从正面来看,中兴红牛采用一块5英寸屏幕,恰到好处的尺寸让这款手机单手操控并不是那么费劲,并且这款屏幕还采用OGS全贴合技术,透光性表现更好。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

在背面设计方面,中兴红牛采用符合人体工程学的大弧面设计,并且厚度也做到了8.9毫米,加上背部磨砂材质的后壳,整机握持手感非常好。看完了基本外观设计,下面就让我们开始进入该机整机拆解吧。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

对于一般可拆卸后盖的手机来说,拆机的下手点都是在中壳,所以拆机的第一步就是打开后盖。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

拆机一般情况下都要第一时间切断电源,而对于可拆卸电池的中兴红牛来说,只要把电池取下来就可以了。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红米取下来的2400mAh容量电池。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

不出所料,中兴红牛的中壳上有很多十字螺丝固定,我们接下来就是要取下这些螺丝。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

需要注意的是,中兴红牛的这些螺丝上有一个是贴有易碎贴纸的,这也是警示我们不要私拆手机,以免丧失免费维修的权利。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛中壳上取下来的8枚螺丝。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

把中兴红牛的螺丝全部拧下来之后,我们就可以取下中壳了,由于中兴红牛的中壳偏软,拆卸的时候要小心。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

终于把中兴红牛的中壳取下来了,从图中我们可以看到在中壳上仅有一个扬声器模块,其他所有的零部件都在主板上。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛中壳上扬声器模块特写图。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

接下来再让我们看看中兴红牛的主板设计吧,首先从图中我们可以看到这款手机的主板采用的是标准的L型主板。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

从这张图中我们可以看到在主板上部芯片集中度并不高,这里是前后摄像头以及耳机插孔的集中地。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

在手机下面我们并没有看到额外的小主板,但由此我们也看到了其实中兴红牛的芯片主要集中在手机中部。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

由于在手机中部区域还有螺丝固定,所以我们想要取下主板还需要拧下螺丝。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

当然了,除了取下螺丝之外,我们还需要断开所有排线和取下所有可以取下的零件模块。在拆解的时候我们可以看到,中兴红牛的侧边按键是和主板焊死的,所以我们在拆解时一定要多加注意。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

断开排线取下主板之后,中兴红牛的屏幕面板还留有一些芯片和零件。从图中我们可以看到,中兴红牛屏幕面板上是有一层金属面板保护的,怪不得红牛重量不轻呢。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛屏幕面板上控制屏幕触控操作的芯片。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛的1300万像素后置镜头,由于它和屏幕面板粘合比较紧,在此我们先不着急把它弄下来。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

这是中兴红牛拆卸下来L型主板背面图(相对于手机来说),我们可以看到这一面主要手机的两个SIM卡槽、一个mirco SD卡槽和一个振子。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛SIM卡1的卡槽特写图。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

这个接口就是中兴红牛的mirco SD卡卡槽。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

这个卡槽是中兴红牛SIM卡2的卡槽。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛振子特写图。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

下面再让我们看看中兴红牛主板正面,在这一边我们看到了它的500万像素前置镜头以及大面积的芯片屏蔽罩,可见这一面是这款手机芯片的集中区域。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

这个模块是中兴红牛的光线/距离感应器。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

在主板正面我们可以看到一大片的芯片屏蔽罩,而最显眼的当属这个外露的芯片了。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

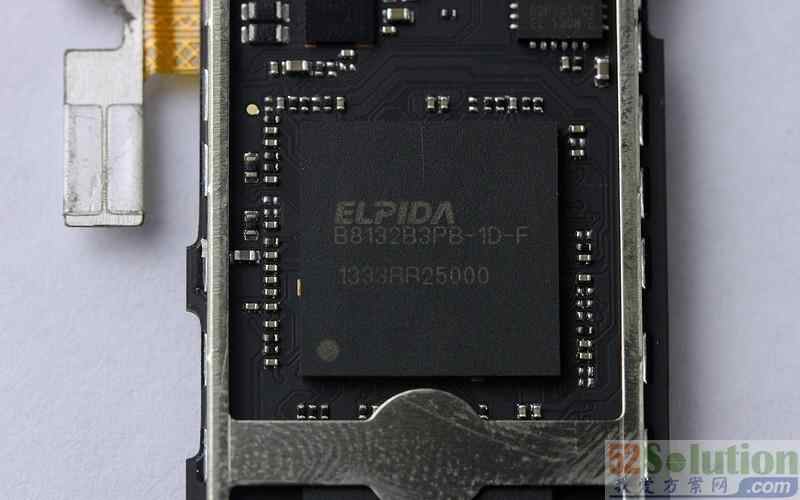

这枚芯片是尔必达1GB容量运行内存,而在它的下面封装这中兴红牛的高通骁龙400系列MSM8226四核处理器,主频为1.2GHz。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为闪迪4GB容量内置存储芯片。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为TriQuint的TQM7M9050多模多频段功率放大器模块。


799.9元4G四核强机做工如何?中兴红牛V5拆解测评

图为中兴红牛的mirco USB接口特写。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

从这个角度我们可以看出,其实中兴红牛主板的用料还是不错的,黑色的板材也是目前手机主板板材中公认质量不错的了。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

算上主板上拆下来的两枚螺丝,整机总共有10枚螺丝。

799.9元4G四核强机做工如何?中兴红牛V5拆解测评

中兴红牛拆机全家福。

全文总结:中兴红牛作为一款不到千元的手机,总体来说做工还是非常不错的,板材的选取也十分讲究,整个拆解过程比较容易,所以这也说明这款手机如果维修的话难度并不大。
