方案解析：空气检测器的原理及实现

需求分析

1 功能要求

无线收发，模数转换，LCD显示，蜂鸣器报警。

2 性能要求

气体检测器需要实时进行数据采集，实时显示，主频要求不能低，考虑其他未知因数(如外界干扰强导致发送多次)，一次显示需要100次时钟周期，对于12M的主频，一次显示时间不过毫秒，实时性可以满足;还有我们的模型只是2~4路数据输入，内存512字节够用;外设需要LCD、LED、键盘、无线收发模块，串口等外部设备。

方案设计

1、系统功能实现原理

利用小遥控直升机搭载气体检测器检测气体并发回到单片机处理，可以按键显示气体含量值，如果某项气体超标对应的LED灯亮，并且蜂鸣器响。

2、硬件平台选用及资源配置

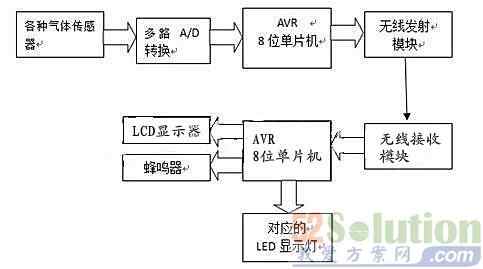

气体传感器(2~4个)分时采集外界污染气体的含量，A/D转换并分时传送至AVR单片机进行处理，然后通过无线发射模块发射，被无线接收模块接收，送至另一个AVR单片机处理显示气体含量，如果有气体含量超标，则蜂鸣器响，并且对应的发光二极管闪亮。

3、系统软件架构

如上图所示，程序开始进行初始化，搭载在遥控小直升机上的单片机开始分时进行采集，然后AD转换，分时传送至AVR单片机，进行处理和存储，编码后发送给另一片单片机，进行差错检验，如果出错，发送一个重发信号，再次重发，如果未出错，发送确认信号，发送寄存器清空，再次装入新的数据，等待发送。

接收后送入AVR单片机处理，送入LCD显示器显示，如果某项气体超标对应该气体的LED灯亮，并且蜂鸣器响。

系统预计实现结果

可以进行污染气体检测，检测范围比较广泛，不仅可以检测外界环境的污染情况，还可以检测室内气体状况，以避免煤气中毒等意外发生。

该气体检测器装置可以实时进行气体测量，可以根据需要让显示数据暂停或者进行刷新。
