带智能USB充电插线板 ORICO HPC-2A4U拆解评测

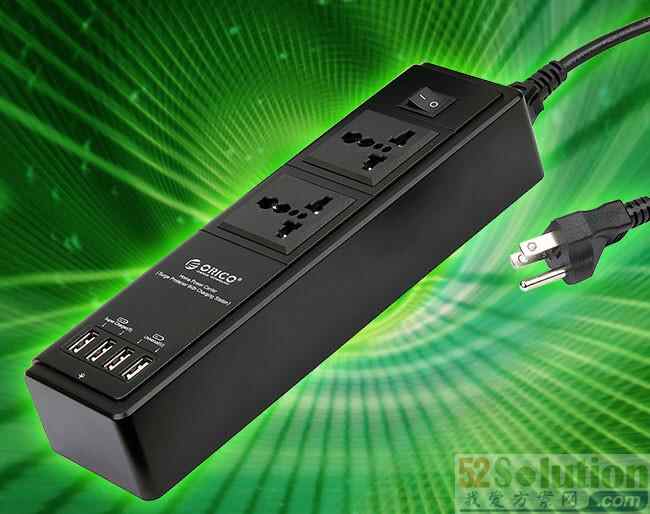

ORICO HPC-2A4U是奥睿科最新推出的一款带USB智能充电口的多功能插线板。这款产品拥有两个大万用电源插口，可以通吃全球插头，并且最大负载功率达2500W。而该产品最大的特色是，配备有四个USB智能侦测充电口，可以为智能手机、平板电脑等数码产品进行充电，内置智能IC可以自动识别设备类型，自动匹配设备所需最佳充电电流，并且有别于传统单一电流充电模式，能实时侦测设备各充电阶段电源供给，提供最佳电流，令充电过程更快更科学。

产品包装外观介绍：

外包装方面，ORICO HPC-2A4U延续了奥睿科ORICO一贯的清新环保风格，素色牛皮纸盒外套白底彩印纸套，具有层次感，给人以时尚精美感。


如上图所示为ORICO HPC-2A4U主体、外包装以及附件一览。其中附件是一条AC电源线，另外还有一册说明书与一张反馈信息卡片。

ORICO HPC-2A4U的电源线采用了分离式设计，而据厂商表示其可以配备不同规格插头的电源线，如上图为本次评测产品配备的美标版AC电源线。

外观方面，ORICO HPC-2A4U采用与普通插线板一样的长条形设计，但是对于这款ORICO HPC-2A4U拿到手的第一感觉就是，它要比普通的插线板要“胖”一些，“份量”也要重一些。其整体尺寸为236x66x45mm。ORICO HPC-2A4U外壳以及内部塑料部件，均采用PC耐高温阻燃工程塑料打造，750度高温不燃烧，能有效防火阻燃。

前面我们有提到ORICO HPC-2A4U采用分离式电源线设计，如上图所示，ORICO HPC-2A4U的电源线接口设计在了产品一端。这种电源线分离式设计的好处，上面也有提到，主要是方便用户更换电源线或者更换不同标准的电源线。

与很多插线板一样，ORICO HPC-2A4U也拥有一键控制总开关的设计，开关采用了优质的安全银触点，不但导电性佳，而且可防止电弧产生。

ORICO HPC-2A4U配备两个大万用插孔，可以通吃全球插头，而且内部金属触片采用镀银处理，导电性更佳。另外，两个插孔间采用50mm大孔间距设计，对于不同规格的电源适配器和插头可容性更高。

ORICO HPC-2A4U还配备四个USB智能侦测充电口，2个5V1A接口，2个5V2.4A超级充电接口，并内置双核芯智能IC自动识别设备类型，会自动匹配设备所需最佳充电电流，并且还会实时侦测设备各充电阶段提供最佳充电电流供给，让充电更快速更科学。

ORICO HPC-2A4U底部四角设计有橡胶防滑脚垫。

橡胶防滑脚垫采用强力双面胶粘附，翘开后可以看到底下隐藏着的螺丝孔眼。四个脚垫下都有螺丝孔，四颗螺丝全部拧开后就可以拆开ORICO HPC-2A4U看到其内部结构。

内部拆解分析：

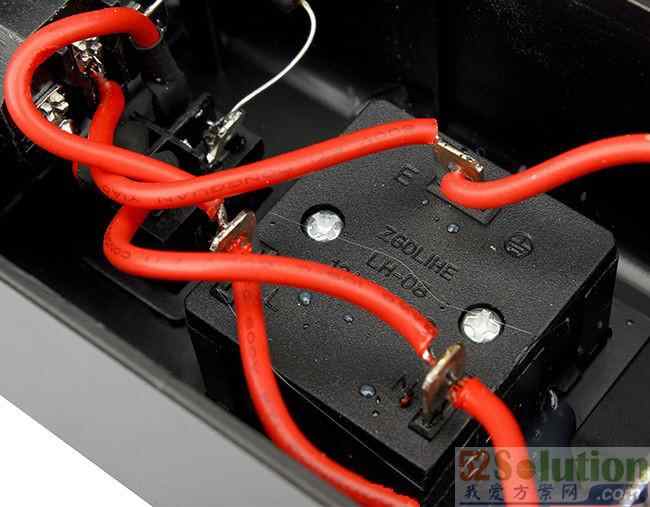

拧开ORICO HPC-2A4U四个脚垫下的四颗螺丝后，只需要一点点技巧就可以拆开底板。这时可以看到ORICO HPC-2A4U内部分为红色导线的插座模块以及绿色PCB的充电模块这两部分。

火线进电端有包裹着热缩管的保险管，其中热缩管可起到防止保险管过流熔断打火的作用。

采用高品质阻燃ABS工程塑料打造的基底，上面标示其可以承载的电参数为13A/250V交流电。

绿色PCB充电模块部份。

其中充电模块又分为充电主电路以及USB充电口输出两部分。可以看到，其内部元件结构排列有序，分布得当。

进电部分，玻璃保险管包有热缩管。另外，NTC热敏电阻，具有温度越高 电阻值越低的特性，能抑制电源接通瞬间的浪涌。

通过保险管和NTC后，下一电路为黄色安规（X）电容，进一步滤除进电端的高频扰流。

而共模扼流电感与黄色安规X电容、蓝色Y电容组合构建齐备的EMI滤波电路。

5V主变压器特写。

经过主变压器将电压降至5V交流，而后交付两颗mosfet将其转换成5V直流。

转变5V直流后，交给二次侧低压滤波电容进行过滤，低压滤波电路采用CLC架构，由多颗电解滤波电容和一颗立式电感组成，尾端的绿色储能电感和电容进一步提高输出电流的平整。

USB充电口输出部分采用采用分离设计，相信是厂商为了便于方案两次使用所为。

充电实测：

在对ORICO HPC-2A4U的充电实测中，我们采用iPhone 5s以及iPad Air作为测试对象。两台设备的剩余电量都为10%，充电过程同时进行而且同时开始，其中iPhone 5s采用普通充电口（Universsl）iPad Air采用超级充电口（Super Charger）。

而充电实测记录结果如上方图表所示。其中iPhone 5s花费130分钟即两小时十分钟由10%至充满，而iPad Air花费230分钟即三小时五十分钟由10%至充满，总体来说充电速度不俗，并且从图表中的平滑曲线也反映出充电过程十分稳定平顺。

总的来说，奥睿科推出ORICO HPC-2A4U这一款带USB智能充电口的插线板，从设计合理性与实用性来说，相信会得到不少消费者的青睐，由其是那些拥有不少数码产品并经常为充电问题麻烦的人群，ORICO HPC-2A4U绝对可以帮他们摆脱囧境。
