变废为宝！一堆鸡肋的东西DIY成高大上LED应急灯

光源为4个1W的LED。散热器是板卡上拆的。43X45mm 正好放下四个LED。

装上透镜。这透镜射出来的光斑近似长方形。四个透镜这样摆放射出来的效果接近个正方形。

这种效果正是我想要的。

开始做外壳，还是那又方便又廉价又好用却不知道叫啥的板子。。。装修的时候用来贴木器表面的。

散热片尺寸43X45mm，LED透镜的支架是22mm 多出来1mm，没办法，只能在这板子上开两个槽了。

贴好了。

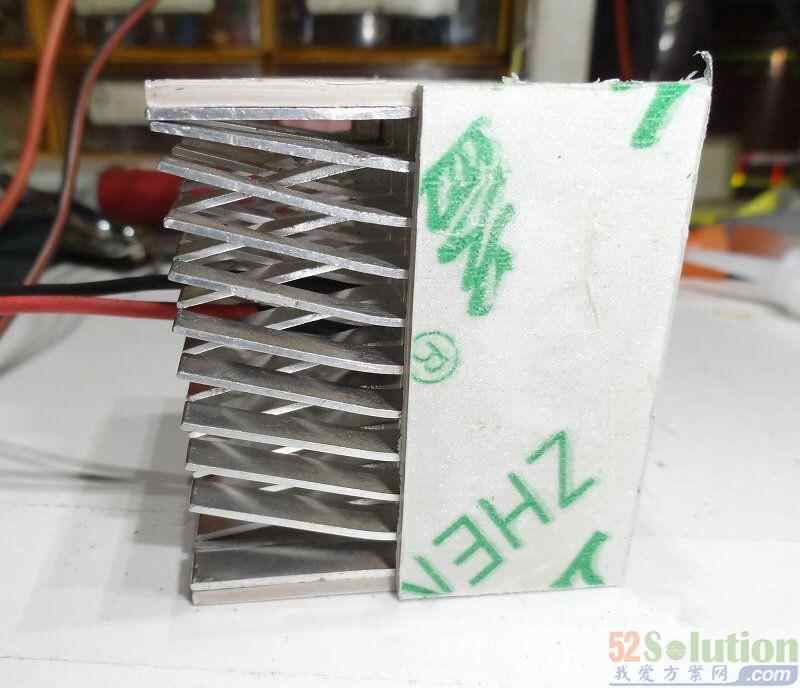

强迫症的我把散热片掰成这样。。。

手机耳机线的夹子。上面有个可以活动的零件

就是这个。拆下来两个用。

在灯头外壳上定位。

然后用刻章的刀一点一点扣掉。

就是为了把那个活动轴埋进去。

用环氧树脂粘好。

连接活动轴的外框。

灯头要来回转动，所以把线加热冷却做成弹簧线。

为了能让灯头能固定在任何位置，剪了两片硅胶垫可以增加阻尼。就是很早以前那种硅胶的手机套。

把外框卡进去。中间再插一条增加强度

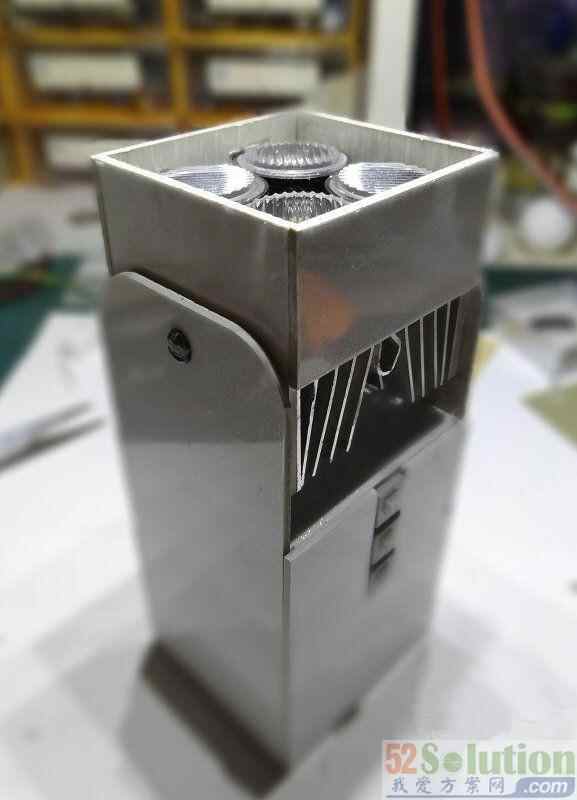

大概样子出来了。

电路部分，供电是6个三洋的18650。横流用4个7135。电池是笔记本电池拆的。每个容量只有1500左右了。扔了可惜。。。干别的用个头还太大。

拆机的保护板。

把电池都并联起来。

为了防止散热片在转动的时候刮到灯头的线，散热片只能弄成这样的了，所以刚刚那一步白做工了。

没找到三段的开关，只能用三个按钮开关代替了。一共三档亮度。最低亮度是两个7135供电，就是700ma，然后是三个7135,1050ma，最亮是4个7135,1.4A。灯头那个散热片完全无压力。

热熔胶固定好开关板。

继续裁板子粘外壳。保护膜撕掉后，白净多了。

开关我是按下断开，按起接通这么接的。外面多贴两条板，可以防止开关误接通。

用小锉刀修边。把边角修圆滑一点。

贴上两条防滑条。这个，其实就是那种最便宜的发泡鼠标垫，把印有图案那层布撕掉。
尾部是5.5的DC口。直接用外置4.2V充电。
