【导读】小伙伴们用arduino做了这么多项目，有没有感觉哪个环节比较麻烦呢？比如说供电。东西做出来了，我想放在其他地方，但是没有插座，移动电源又太大，不方便，如何是好？今天给小伙伴们介绍这款arduino专用的电源扩展板—Itead Power shield。

PCB 大小：55.88mm X 68.58mm X 1.6mm
指示灯：电源指示灯
供电电压：5V（两节AAA 7号电池）
供电电流：350mA

【实用DIY】你试过这样给arduino供电吗？

这个板子将3v的电池电压升高到5V电压，达到90%的电能转换。自带on/off开关，可以方便通断。另配备一个USB A接口，可以给5V/350mA的USB设备供电。

引脚图：

【实用DIY】你试过这样给arduino供电吗？

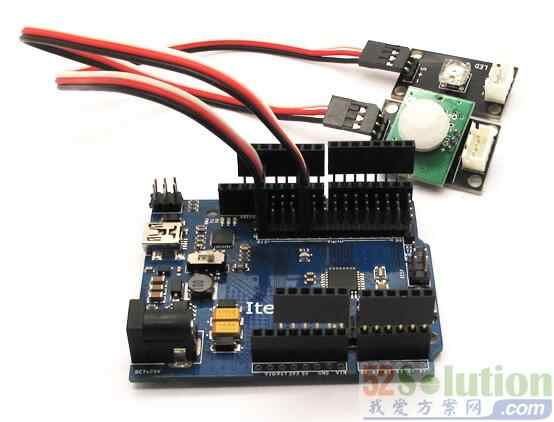

接下来我们做一个人体红外感应灯，然后用这个板子给它叠加上电源吧。

需要用到的配件：

【实用DIY】你试过这样给arduino供电吗？

因为我们的uno是引出了传感器的引脚，所以不需要用到I/O扩展板。如果你用的是官方版的那种，就需要再加一个I/O扩展板。

UNO烧写代码这里就不详述了，代码如下：

int LED = 13; //LED接到UNO的D13
int PIR = 9; //PIR人体传感器接到D9
int val = 0;
void setup()
{
pinMode(LED, OUTPUT);
pinMode(PIR, INPUT);
digitalWrite(LED,HIGH);
Serial.begin(9600);
}

void loop()
{
val = digitalRead(PIR);
if(HIGH == val)
{

    digitalWrite(LED,HIGH);   //检测到人体活动，灯亮
    delay(10);
}
else
{digitalWrite(LED,LOW); //没有检测到，灯灭

delay(10);
}
}
