暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

发布时间:2014-07-30 阅读量:17915 来源: 我爱方案网 作者:

【导读】温度保险丝也叫做温度熔断器,是温度感应回路切断装置,在电器运作中充当着安全卫士。今天要拆的是有机物型温度保险丝,这是一款电压力锅用的温度保险丝,已开路,因好奇这小玩意的“病因”才解剖。下面就来暴力拆解这个温度保险丝,看看其内部构造和工作原理。

当电器非正常运作中产生过热时,温度保险丝动作,从而切断回路以避免故障扩大或火灾的发生。常用于:电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶等,温度保险丝运作后无法再次使用,只在熔断温度下动作一次。

温度保险丝构成种类主要有;有机物型温度保险丝;瓷管型温度保险丝;方壳型温度保险丝。


暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼温度保险丝 外观的一些参数:120℃∕250v

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理



暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼去除封口层

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼结构示意图
有机物型温度保险丝的结构主要有:金属外壳、绝缘筒、弹簧、可动触片、圆片、感温颗粒。

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

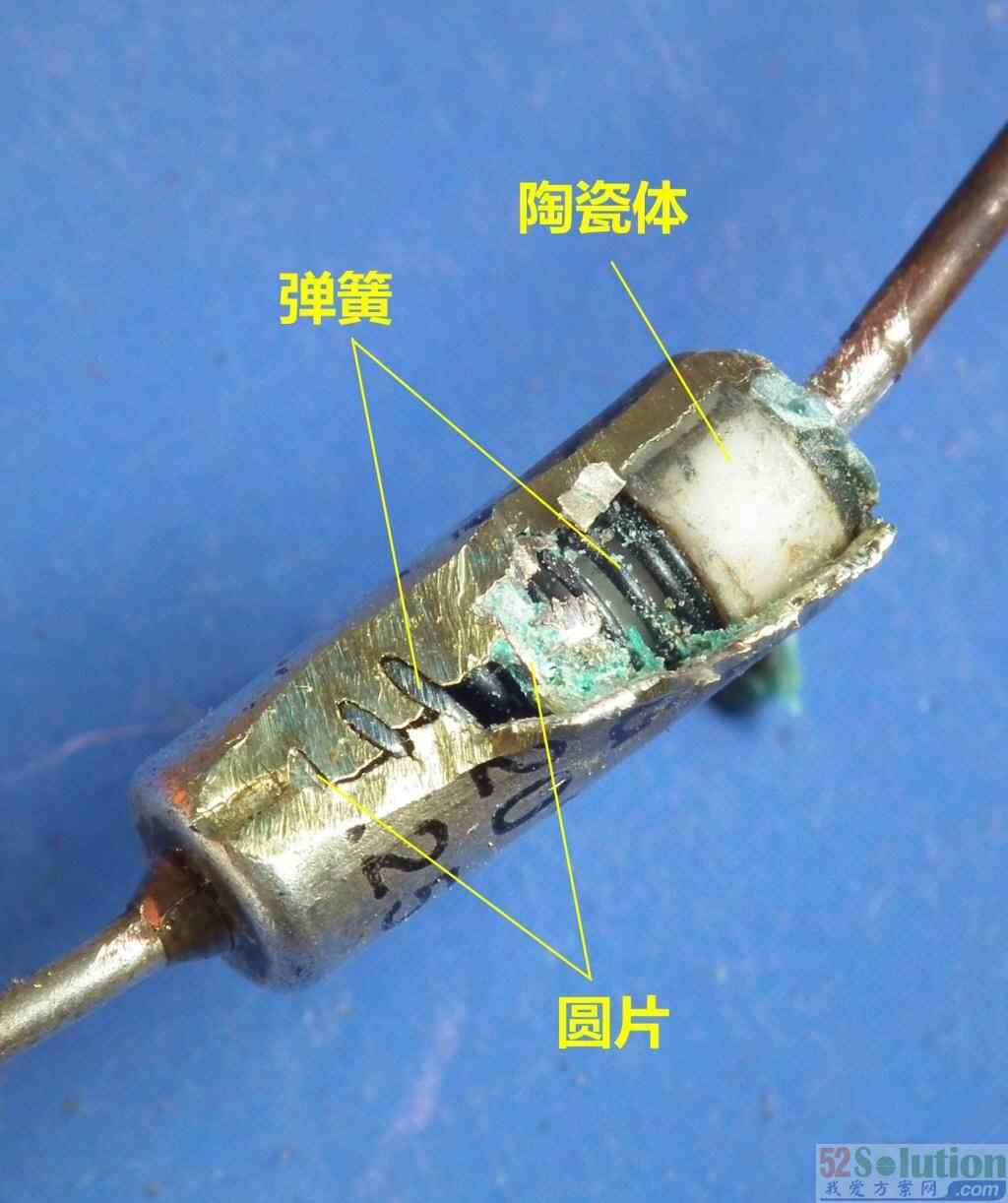

▼用锉刀锉它几分钟  看到了一些玄机

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼将“内脏”对号入座排列

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理



▼换个角度

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼绝缘陶瓷体  触点

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

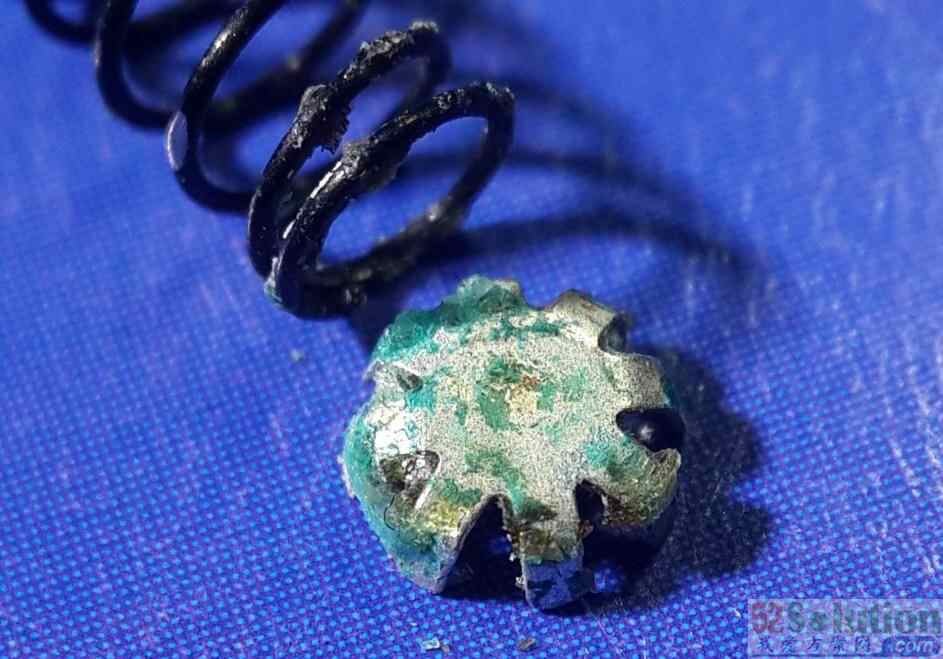

▼弹簧  可动触片

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理



暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼这可是金属触片的喔  这图看起来似纸做的

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼从这个角度看  触点已发黑

暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理



暴力拆解揭秘温度保险丝/熔断器的内部构造和工作原理

▼温度保险丝的工作原理:

在温度保险丝启动之前电流从引线流向可动触片,通过金属外壳向另一侧引线流动。在外部温度达到预定温度时有机物(感温体)可熔体熔化,压缩弹簧会变松 。即弹簧膨胀,可动触片与引线触点分离。回路被打开,可动触片与引线触点间电流被切断。

图中的序号标识

1感温颗粒
2金属外壳
3圆片
4弹簧1
5可动触片
6弹簧2
7绝缘筒
8密封材料
9导线1
10导线2
