是迷你版还是缩水版？三星Galaxy S5 mini拆解曝光

热门拆解：
1499元新性价比之王 双卡4G nubia Z7 mini拆解
基于ZigBee技术的幻腾智能LED照明套装暴力拆解分析
探秘首款6颗摄像头智能手机 亚马逊Fire Phone详细拆解
79元诚意在哪？超低功耗SOC芯片小米手环暴力拆解
拆解是条不归路！咕咚智能手环2不可逆完全拆解

拆解前，我们先来回顾一下三星Galaxy S5 Mini的整体规格：它采用了4.5英寸1280×720屏幕，搭载主频1.4GHz三星自家的Exynos 3四核处理器，配备1.5GB内存+16GB存储（最大支持64GB MicroSD扩展卡），提供210万像素前置以及800万像素后置摄像头。支持指纹解锁、IP67级别防水防尘，并内置心率检测仪。

S5 mini

从左至右依次为Galaxy S5、S5 mini以及iPhone 5S

S5 mini外观与S5基本一致

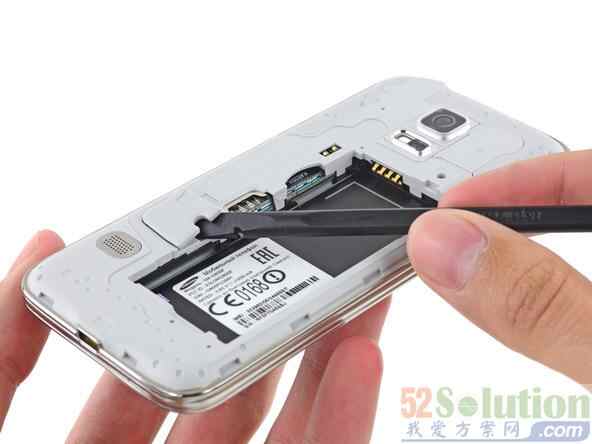

打开后盖

电池早已取出

开盖后的S5以及S5 mini

S5 mini配备可拆卸一块电池

2100mAh电池

电池也比S5的小了一圈

准备撬开屏幕

由于已经加热，所以可以轻松撬开

因为Home按键的连线全部在后半部分，所以拆开时并不受影响

Home实体键按钮还留在屏幕面板上

屏幕前面板

黄色：Cypress的CYTMA545触屏控制器CYTMA545

红色：指纹识别控制器1200T E45H2

卸掉螺丝，准备取下主板

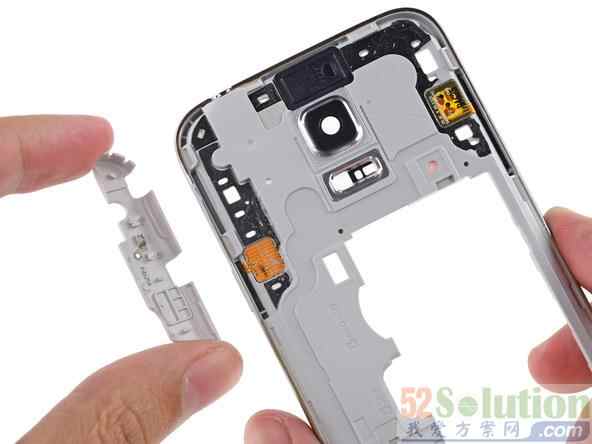

中框

大主板之上还有一个小号的“子主板”

子主板

子主板上的天线

轻松移除两颗摄像头

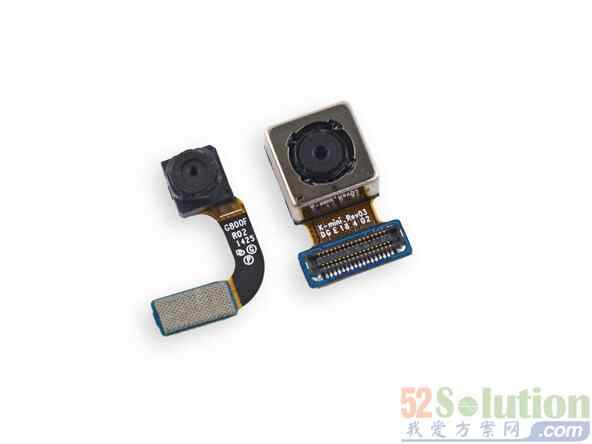

摄像头模组们

背面

取下SIM卡以及MicroSD卡插槽

SIM卡以及MicroSD卡插槽

主板正面

红色：1.5GB三星K3QF5F50MM内存，下面还封装有1.4GHz四核Exynos 3四核处理器。

橙色：16GB东芝THGBMBG7D2KBAIL闪存

黄色：TriQuint半导体的TQP9059S功率放大器

绿色：博通BCM4334双频802.11n Wi-Fi/蓝牙4.0+HS/FM组合芯片

紫色：Skyworks的3529-11 60486 1

黑色：ABOV半导体的116CUB 1414

主板背面

红色：Shannon 889 N7FT4AMZ信号收发器

橙色：博通BCM475201UB导航卫星定位芯片

黄色：欧胜WM1811AE多声道音频解码器

绿色：InvenSense公司的6轴加速计/陀螺仪M651M

蓝色：三星NFC芯片S3FWRN

紫色：Shannon510 60XZP0 1424FP8

黑色：SWKM GPF10

去掉中框

打开盖子后，各种按钮的连线就露出来了

取下按钮连线

音量键以及电源键的按钮连线

拆解完毕

小结：

一番拆解后，iFixit给Galaxy S5 Mini打分为5分（10分代表最易维修），也就是比较容易维修的产品。

iFixit称，三星Galaxy S5 Mini还是属于一款比较容易维修的产品。要拆解该机，首先需要将卸下显示屏，虽然显示屏和底部的电子元件之间使用了胶水，但拆解工作并不复杂。
