拆一款高效DNA测试芯片,原来亲子鉴定原理是这样

发布时间:2014-08-29 阅读量:1876 来源: 我爱方案网 作者:

【导读】这款堪称高效的DNA测试芯片,只需花费20$,即可完成高精度DNA检测。本文通过拆解此款芯片,详细的介绍了其组成结构,阅读完文章后,你可以知道原来DNA检测这这么简单,从此以后,你不用担心孩子是隔壁老王的了。

热门拆解:
【拆解对比】荣耀6与小米4核心芯片技术大PK

拆解对比】小米4/锤子T1/荣耀6 内部工艺差距何在?

拆修夹坏的“天价”山寨小米3 良心做工自带64G内存卡

新创公司InSilixa开发出一款新的DNA测试芯片,据称可在1小时内以不到20美元的成本完成高准确度的DNA测试;相形之下,现有以手持读取器进行测试的成本高达250美元左右。

这款名为Hydra-1K的芯片可大幅削减现有疾病检测方法所需的时间与费用,为重点照护(point of care)带来分子级的诊断准确度。不过,这款设计目前才刚开始进行为期18-24个月的实地测试。

“我们已经隐密地开发二年半了,这是我们第一次展示这项成果,”InSilixa创办人兼CEO Arjang Hassibi在日前举行的Hot Chips大会上表示。

InSilixa声称所采取的测试途径不仅成本更低,而且比现有的分子诊断更迅速,但完全不影响准确度。

DNA测试

InSilixa最近还向世界卫生组织(WHO)会员国展示其芯片成功检测结核的结果。

该公司目前正致力于为该芯片开发一项疾病的商业应用。该公司的目标在于使其芯片成为一款开放的平台,让医疗从业人员与研究人员可用于瞄准一系列的广泛测试,这比该公司能够自行开发的应用还更多更有意义。“但我们自已也将保留几项应用领域,”Hassibi说。

相较于其他的实验室上芯片(lab-on-a-chip),InSilixia的设计是针对像在芯片上进行化学键合的实时分析。Hassibi说,目前有些设计利用必须以化学药剂清洗芯片表面的合成途径,但这些化学药剂中可能含有降低测试准确度的杂质。

该公司主要的秘密武器就在于用来进行检测的化学物质。除此之外,“我们有一半的研发都用于使该系统可用于不懂编程的医生和化学家,”他说。

该公司正致力于寻求美国FDA 510(k)的批准,预计需时约六个月。


InSilixa的DNA测试芯片采用IBM 250nm制程制造,成本约30-50美元。它利用每个分子传感器约100um的32x32数组。制造该芯片的挑战之处在于多级芯片封装制程。

如何运作?


如何运作?

光传感器在每一数组点进行化学键合实时检测。

DNA测试芯片

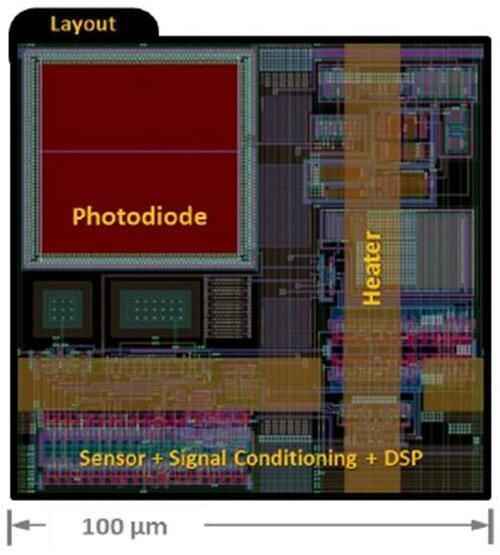

个别的数组元素由光电二极管和加热器组成,以刺激化学反应。该芯片利用5W功率加热

传感MEMS

芯片与电路板

芯片与电路板

LVDS接口提供数据,绘制时间和温度的2D数组影像。

LVDS接口提供数据

Hydra-1K读取器芯片是一款独立的FPGA板。
