包装还是比较普通的，啥都没写就一迅雷标
反正一大卖点就是可以挖矿了（迅雷水晶）
当然作为迅雷，远程下载啥的是不可少的
路由器连个膜也没有，感觉还是比较简陋的。
两片纸：使用说明和保修
附件就是电源和网线
送网线这个还是比小米路由要厚道的。电源是12V 2A
机器背后1个千兆WAN，2个千兆LAN，一个USB2.0 。跟小米路由基本一样
摆起来号称“一柱擎天”，其实也就那么回事。Netgear好多路由都是竖着摆的呀
底下俩胶垫，摆明了告诉我下面有螺丝
打开果然。而且没有任何易碎贴之类的保护。连50元的水星都有，这个迅雷路由竟然木有易碎贴。这是让随便拆的节奏么
拧掉螺丝拆的只是底座。下面还有2颗。
然后可以滑开前面板了。纳尼 竟然有风扇啊。
再拧掉3颗螺丝，把后面板拿掉
主板就下来了
面板的一侧有2个天线
Airgain的，貌似还挺有名的？
主板
风扇——至于么，又没有内置硬盘啥的，而且R6300V2，R7000之类的都是散热片搞定，没有风扇啊

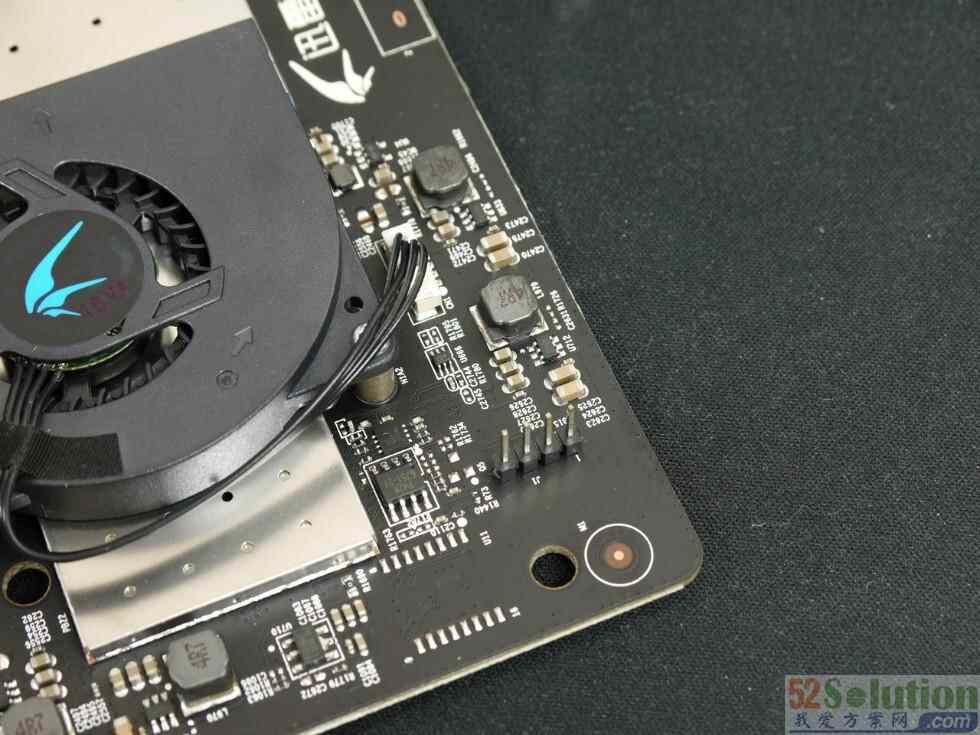

4针接口，不知道是啥，JTAG？
背面闪存

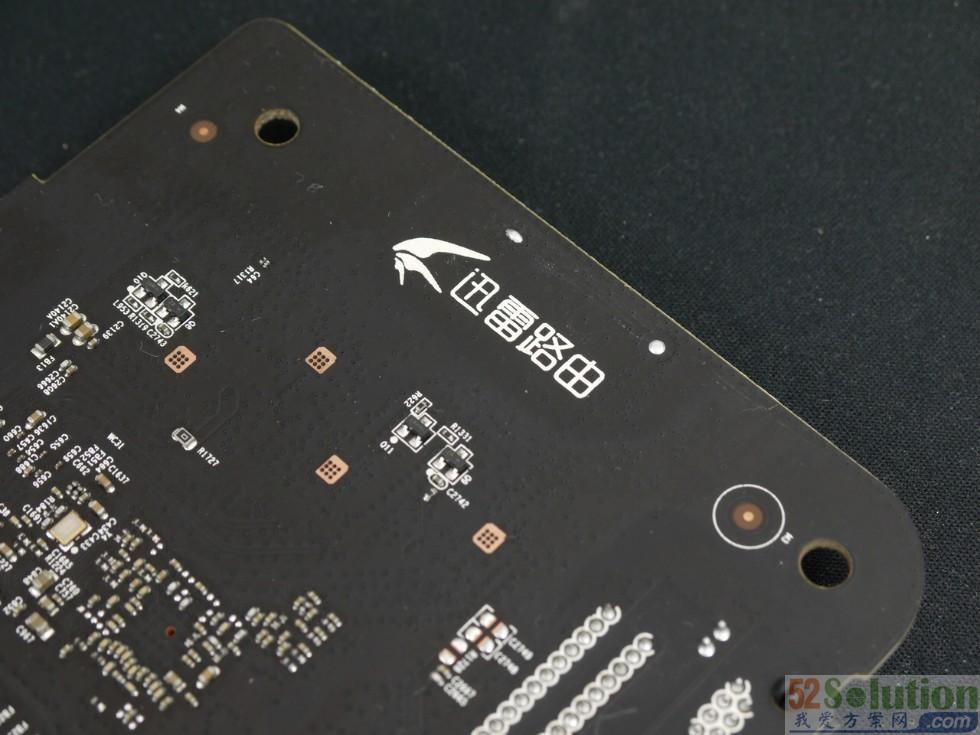

板子上印着迅雷路由。
正面也有迅雷路由
把风扇拆了。风扇也有规格
主板，2块屏蔽罩
屏蔽罩也拆了。罩子里有导热硅胶
于是就剩下裸板了
高级老花镜忘记带回来了，微距凑活看吧
主控 BCM47081， 800MHz 单核Cortex-A9
是4708（800MHz 双A9）和4709（1GHz 双A9）的缩水版，不过肯定是1个die啦～

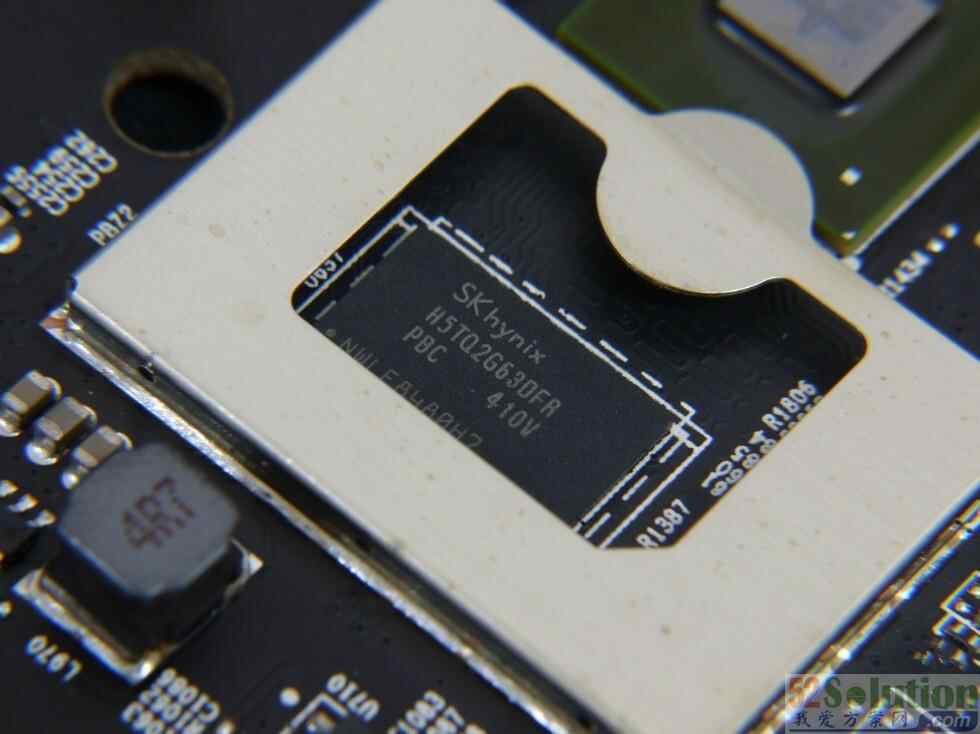

貌似是256MB的DDR3， RAM， 16bit
收发器部分跟小米路由一样，博通配套方案
5GHz是2x2 MIMO的BCM4352
2.4GHz部分是2x2 MIMO的43217
比起大厂们3x3的双BCM4360还是差的
RF和PA部分，貌似跟小米路由略有差异。。。小米是skyworks
背面，128M的FLASH
总的来说，基本就是小米路由的单核去硬盘阉割版
