硬件配置:
在硬件配置方面，三星Galaxy Alpha媲美于三星自家的旗舰级机型，采用了与Galaxy S5同级的高通骁龙801四核处理器作为解决方案（国际版为八核Exynos 5430），主频为2.5GHz。手机的RAM为2GB，而ROM为16GB，遗憾的是不支持存储卡扩展。
屏幕方面，Galaxy Alpha配备了4.7英寸的高清屏幕，分辨率为1280x720，采用了HD Super AMOLED材质。前置了210万像素的摄像头，后置的为1200万像素摄像头。PS：本次参与评测的为工程版机型，在外观与性能可能跟正式版本有所不同。
Galaxy Alpha 拆解：
▲在后置摄像头旁边有一个心率传感器。便于检测用户的心脏跳动速率。
▲在机身侧边有一圈光滑的金属框，这就是首款加入金属元素的三星手机。不过希望三星能够吸取苹果天线门的惨痛教训。
▲ Galaxy Alpha 的外形与 iPhone 5 区别不大，但是前面板的一颗条形 home 键提醒人们这不是一款苹果手机。
▲从手机底部比较，Galaxy Alpha 与 iPhone 6 机器的类似，扬声器格栅，数据端口（在 Alpha 和 iPhone 上的专有闪电标准 Micro USB 2.0）和麦克风都在大致相同的地方。
▲ Galaxy Alpha 采用了可拆卸式的后盖和可更换电池的设计大大增加用户使用的便利性，当然，这样的设计的弊端就是，产品不能够防水。
▲取下后盖就能很方便的卸下电池。Galaxy Alpha 的锂离子电池的额定电压为3.85 V和1860mAh。
▲ Galaxy Alpha 的拆解极其简单，只需拆下中框上的几颗螺丝。
▲由于前面板贴合非常严密，所以我们采用对后壳边缘先稍微加热，然后使用工具逐渐撬开。
▲只有拆下前面板，我们才能看到主板和其他内部组件摄像头，振动器，按键和扬声器。
▲指纹扫描功能同样设计在 home 键上，电容式触摸按键附近的电缆加大了拆解的难度。
▲前面板厚度仅为1.4mm。
▲前面板的唯一的一个电器元件是触摸屏控制器。
▲取下一些排线卡扣和后面板的塑料卡口，就能拿下带有主板的中框，Galaxy Alpha 是一个很明显的三明治结构。
▲断开几个连接器和一个螺丝，就能轻松的把主板和中框彻底的分离。
▲断开后置摄像头与主板的排线。
▲ Galaxy Alpha 拥有一颗1200w像素的后置摄像头，单从摄像头尺寸来看，这颗摄像头应该与 Galaxy S5 的一样。
▲210w 像素的前置摄像头。

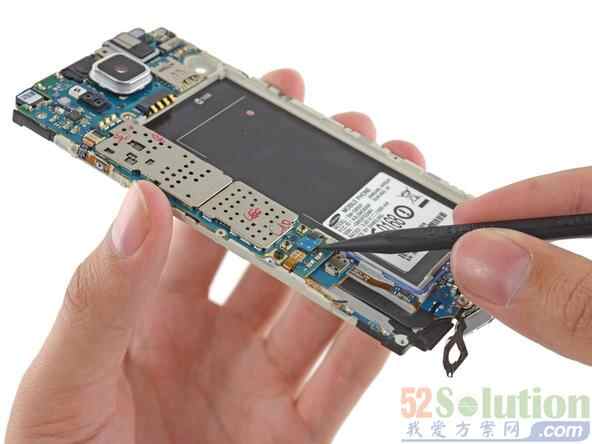

▲近距离的观察 Galaxy Alpha 主板
•酱色区域为三星的 Exynos5430系统芯片（标示为KMR2W0009M）
•橙色区域为英特尔 PMB9933 P10 DS XG726G H1429 F429A549
•黄色区域为美信集成 MAX77804K（系统的PSoC）
•绿色区域为博通 BCM4753IA1，GPS 接收器
•蓝色区域为欧胜微电子 WM5110E 低功耗音频系统
▲集成电路的封装电路板的前面
•酱色区域为英特尔 PMB5747
•橙色区域为三星 S2MPS13电源管理 IC 模块
•黄色区域为 SWKT GRG78天线开关模块
▲手机底部的集成电路板
•酱色区域为微型 USB2.0端口
•橙色区域为电容式触摸软键
•黄色区域为麦克风
•绿色区域为天线弹簧触点
•蓝色区域为 CapSense 电容式触摸感应控制器
•紫色区域为首页按钮开关（在背面）

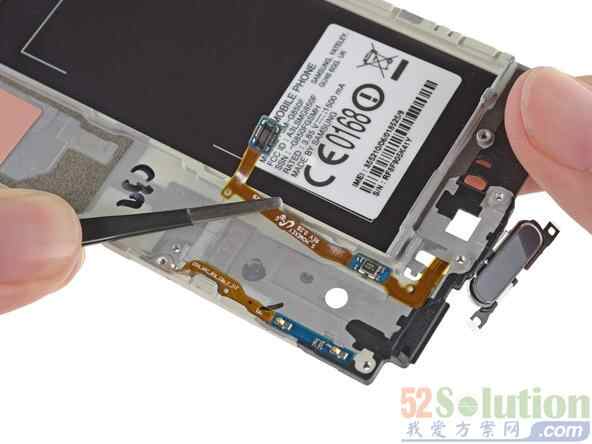

▲拆除了手机底部的集成电路板，就可以剥除home键排线。
▲后面板底部有一块橡胶垫圈，其作用应该是防止耳机插孔浸水。
▲最后剥离后面板两侧的天线电缆。虽然剥离尺寸这么小的电缆危险性很高（极易损坏元件），但是可独立更换的组件使得维修更加的容易和便宜。
▲拆除扬声器。
▲拆除振动器。
▲三星 Galaxy Alpha 拆解全家福。
三星 Galaxy Alpha 修复性总结：
•电池是非常容易拆卸和更换。
•显示屏的是第一个组件，然而，大量的胶粘剂和超薄显示器玻璃比以往的设备都更加牢固。
•设备打开后，几个组件是模块化的，易于更换，如相机，电源按钮开关，振动马达，扬声器。
•于采用了大量的胶粘剂，所以在拆解过程中需要耐心的热化和小心的切割电缆。
