NXP 基于PCF7952的PEPS无钥匙进入解决方案

【方案介绍】

PEPS（Passive Entry & Passive Start）作为新一代防盗技术正在逐步发展壮大，目前已经从高档车市场逐步进入中档车市场，不仅奔驰、宝马等高端汽车制造商已经广泛采用了PKE，像福特蒙迪欧、日产的天籁和新型马自达等中型车型也纷纷采用这一技术。PEPS不是传统的钥匙，而是一个智能钥匙，类似于智能卡。当驾驶者踏进指定范围时，该系统通过识别判断如果是合法授权的驾驶者则进行自动开门。上车之后，驾驶者只需要按一个按钮即可启动点火开关。

【方案特色】

• 作为首家量产PEPS方案的半导体厂商，NXP目前可以提供完整的解决方案，主流芯片PCF7952具有高集成度、低功耗的特点，集成了IMMO、RKE和PKE的所有功能。
• 车内/车外识别精度 < 5cm
• 低功耗，钥匙电池寿命 > 2.5年
• 响应时间 < 400ms

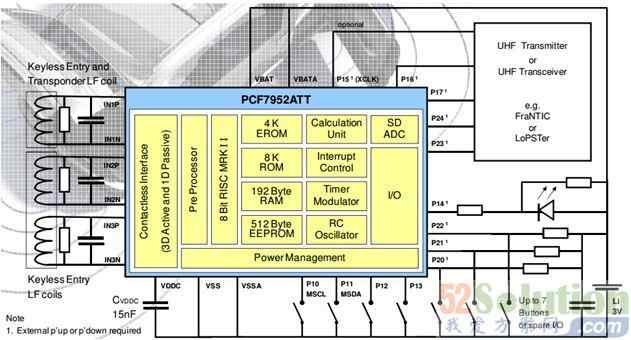

【系统方块图】


【规格说明】


PCF7952性能

• 单芯片解决，支持3D LF天线
• 512 字节 EEPROM
• 加密方式可选，48 bit HT2 / 96 bit HT3
• TSSOP 24封装
• 低功耗µC，高速度
• Run@2MHZ:350µA
• IDLE: 50µA
• Power down (3D-LF on): 400nA
• Factory setting: 20nA
