【导读】该办公大楼安全防范监控系统，由视频监控系统和报警监测系统两部分组成。其中视频监控部分为数字型，核心设备为数字硬盘录像主机；报警系统为模拟型，核心设备为模拟报警主机。由于甲方实际情况和要求，这两部分相互独力操作和运行，即暂不要求实现报警联动录像功能。
（一）数字视频监控系统
1.布防点设置
监控办公楼为四层建筑物，监控地点主要设在楼梯口、走廊、大厅、财务室、设备间和大楼周边等重要区域。共设11个监控点，室内8个，室外3个，具体分布如下：
室内：
1层：楼梯间（2个固定安装摄像机）
2层：楼梯间、走廊、配线及设备间（3个固定安装摄像机）
3层：楼梯口、走廊（2个固定安装摄像机）
3层：楼道口（1个固定安装摄像机）
室外：办公楼外墙的北面、西面、南面（1个固定安装摄像机；2个云台安装摄像机）
2.设备选用说明：
室内8个监控点由于监控距离和范围较小，因此全部采用固定安装方式。同时，由于进行24小时不间断监控，考虑到夜间室内无任何灯光，故选用彩色带红外灯夜视摄像机（WEA-0340DHL），该摄像机特点是：内置定焦镜头；低照度时自动开启红外灯，摄像模式由彩色自动转为黑白；红外线照射距离可达40米。
室外3个，其中安装在办公楼外墙东北向、东南向的两个监控头，监看大楼东西走向的两侧，监看距离约为30米，由于夜间光线较弱，且监看距离较远，如果采用固定安装摄像机难以达到较好的监控效果，因而建议选用云台控制摄像机，以实现任意控制摄像机转动和调焦的功能，增加画面采集效果。摄像机选用日夜两用型一体化摄像机WEA-318IR，该款摄像机特点是：内置18倍电动变焦，12倍数码变焦镜头，高解析度，画质清晰，控制灵活；具有日夜自动切换模式，超底照度，适用于微光及弱光环境下的远距离监视，性价比优；可配合红外灯使用。其余1个监控点监看距离约10米，固定安装，仍采用彩色带红外灯夜视摄像机。
数字硬盘录像主机推荐选用WEA-6012S，该主机采用H.264压缩格式，更节省硬盘，画质清晰，显示、录像全实时25帧/路/秒，具备全面的控制功能和强大的网络传输功能，性价比优。其功能请详见系统性能介绍部分。[nextpage]

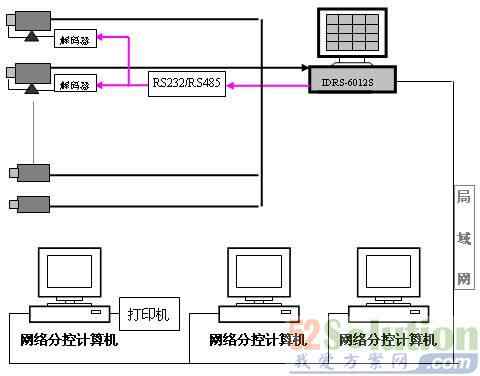

3.系统原理图：
4.网络分控计算机（网络分控功能）
可利用原有办公计算机作为网络分控端，分控端的数量不限。在分控计算机上安装WEA-6000S系列数字硬盘录像机客户端程序，并使该主机和宽带网络或局域网联网，通过访问数字硬盘录像主机上的IP地址，即可实时监视被授权监控区域图像，控制云台和镜头，并能检索主机硬盘记录的图像资料。
（二）报警监测系统
一般由报警传感器、传输设备、报警控制器、通信系统组成。该系统中，共设置16个报警探测器，包括12个红外双鉴探测器和2个烟感探测器，2个帘幕式探测器，各探测器主要安装在：
1层：会议室、门厅（安装2路双鉴探测器）。
2层：夹层大厅、楼道东侧、配线及设备间（安装3路双鉴探测器）；配线及设备间（安装2路烟感探测器）。
3层：会议室、楼梯口、楼道东侧（安装3路双鉴探测器）。
4层：会议室、楼梯口、楼道东侧、财务室南北两间（安装4路双鉴探测器）；财务室南北两间（窗口安装2路帘幕式探测器）。
设备选用说明：
报警主机选用美国C&K的16防区报警控制通讯主机。根据现场情况，双鉴探测器选用智能型挂壁式双鉴探测器，微波/红外同步探测，增强探测效果；在配线及设备室加配2个烟感探测器；财务室重点防护，加配帘幕式探测器，对窗户进行立体防范。
