Toshiba东芝整套车载娱乐系统解决方案

相关阅读：
突破发热难题，东芝、村田无线充电解决方案

东芝推出无需传感器的车用三相无刷电机驱动解决方案

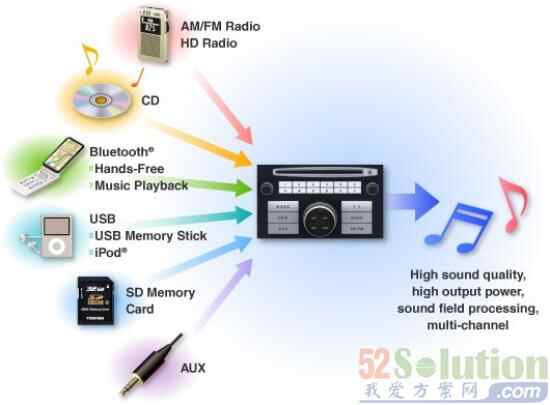

东芝公司通过不断发展全面的系统方案，包括音频处理, TransferJet, Bluetooth等无线传输的丰富经验和专门技术，提供了一整套车载娱乐系统解决方案。

对于如今的汽车音响系统而言，提供外接的接口的扩充性能是日益重要的事，因为人们越来越流行使用数字音频播放器(MP3) 和手机在车上欣赏音乐。东芝可提供满足这种市场需求的I.C，并有完整的产品线。


汽车音响

东芝的CD/MP3处理器能播放高音质的标准CD和压缩音乐文件（比如MP3）。东芝也开发可支持USB随身碟以及方便连接到可携式音乐播放器（例如iPod等）的CD/MP3处理器。

用于汽车音响的东芝CD/MP3处理器支持多种储存接口，多种格式音频译码和MP3编码。CD/MP3处理器能播放各种音讯格式并能够连接各种音频接口。满足汽车音响的需求。CD/MP3处理器采用的是低漏电的SRAM，以减小待机电流。另外，CD/MP3处理器采用系统级封装（SiP），其中内建了一个DRAM来实现防震内存的功能。支持连接汽车音响、家用音响和行动音响等各种存储接口。提供高音质，方便于在汽车内部使用。


产品蓝图


USB（无CD）音响系统的方框图

TMPM32BC2DFG微控制器可提供USB连接和系统控制，同时内部包含了一个DSP用于译码各种压缩音频格式的音频数据。单一个TMPM32BC2DFG就可实现无CD的音响系统所必要的所有功能


USB + CD音响系统的方框图

通过使用东芝的CD伺服处理器，无CD的音响系统可以轻松地升级为USB ＋ CD音响系统。东芝也提供带有防震功能的CD伺服处理器。


蓝牙+ USB（无CD）音响系统的方框图

将蓝牙主机控制接口（HCI）IC添加至USB（无CD）音响系统，可实现蓝牙音响和手机免持通话功能。


蓝牙+ USB + CD音响系统的方框图

将蓝牙主机控制接口（HCI）IC添加至USB + CD音响系统，即可实现蓝牙音响和手机免持通话功能。


你可以创造各种支持或不支持蓝牙传输，HCI IC和/或CD伺服处理器的音响系统模型。



支持音讯译码器的CD / MP3处理器：TC94A92FG/TC94A93MFG

TC94A92FG和TC94A93MFG音讯播放处理器可支持CD和压缩音讯格式。TC94A93MFG利用系统级封装（SiP）内嵌了一个16-MBit DRAM，以提供汽车音响应用所需要的防震功能。TC94A92FG和TC94A93MFG的I.C脚位互相兼容，且可以进行互换。无论是否具备防震功能，均可以使用相同的PCB来制造CD/MP3播放器。另外，TC94A92FG和TC94A93MFG可以接收USB PEN Driver和iPod等可携式音乐播放器上的音频比特流。用户可以根据其产品规格配置这些CD/MP3处理器以支持各种媒体。



CD部分

•内含前置射频放大器和DAC的CD服务器；支援1 × /2 × CLV转速

DSP部分

•24位DSP核心
•ISO9660光盘认证
•1-Mbit SRAM（用于数据缓冲和档案管理）
•多功能译码器（MP3，WMA，AAC）
音讯输入和输出

•2声道DAC输出
•数字输出（I2S，S/PDIF)

电源

•3.3V/1.5V

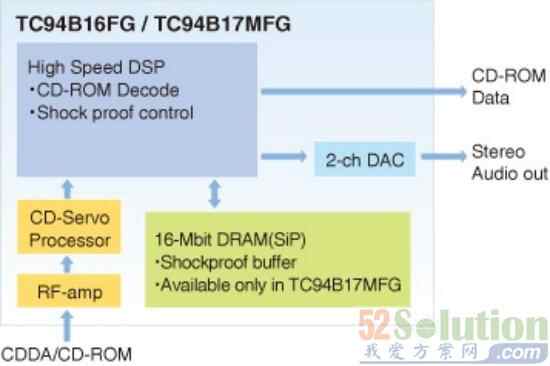

•支持音频DSP的CD 伺服处理器：TC94B16FG/TC94B17MFG
TC94B16FG和TC94B17MFG是用于CD系统的单芯片处理器，内含射频放大器及数字伺服处理器。TC94B17MFG利用系统级封装 （SiP）内嵌了一个16MBit DRAM，以提供汽车音响应用所需要的防震功能，同时保持了与TC94B16FG的I.C脚位兼容性。无论是否带有防震功能，均可以使用相同的PCB来制造CD/MP3播放器。

CD部分

•具前置射频放大器和DAC的CD服务器；支援1 × /2 × /4 × CLV

DSP部分

•24位DSP核心
•ISO9660光盘认证
音讯输入和输出

•2声道DAC输出
•数字输出（I2S）

电源

•3.3V
•支持USB接口高速主机控制器的微处理器(MCU)：TMPM320C1DFG
TMP320C1DFG是一款专用于音讯控制应用的，有高速USB和SD接口的主机控制器MCU。
TMP320C1DFG集成了144MHz的Cortex-M3™核心、320KB的高速SRAM和1MB的大容量DRAM。使用TMP320C1DFG可以为储存在大容量USB记忆碟中的音乐文件快速建立音乐文件数据库。



ARM Cortex-M3内核

•内部工作电压：1.1至1.3V
•I/O：3.0至3.6V
•最大工作频率：144MHz（通过片上PLL实现12倍频）
•最小指令运行时间：6.9ns（频率为144MHz时）

晶载外围设备

•USB（高速）主机控制器：1通道
•SD主机控制器：1通道
•DMA控制器：8通道
•存储控制器：2通道
•10位A/D转换器：4通道
•16位定时器/PWM发生器：8通道
•SSP（SPI/MicroWire模式）：4通道
•UART：4通道
•I2C：2通道
•串行线侦错（SWD）：1通道
•嵌入式跟踪宏单元（ETM）：1通道

支持蓝牙传输，USB接口，CD的系统控制应用的微处理器(MCU)：TMPM32BC2DFG/TMPM32DC2DFG

TMPM32BC2DFG不仅提供传统MCU所具有的各种音频控制功能，与蓝牙传输。经由蓝牙主机控制器接口（HCI）连接后还能提供蓝牙音响和手机免持通话功能。整合DSP可执行各种高运算量的信号处理，同时也降低了CPU的工作量。


ARM Cortex-M3内核

•内部工作电压：1.1至1.3V
•输入/输出：3.0至3.6V
•最大工作频率：ARM Cortex-M3内核：96MHz最大值
•芯片上DSP：144MHz最大值

晶载外围设备

•用于音频译码、回音消除和噪音抑制的数字信号处理器
•USB host控制器（全速）：1通道
•SD控制器：1通道
•串行闪存接口：1通道
•DMA控制器：16通道
•16位定时器：8通道
•RTC：1通道
•UART/SIO：4通道
•UART：2通道
•I2C/SIO：5通道
•SSP：2通道
•CAN：2通道（仅限TMPM32DC2DFG）
•远程红外线控制信号（remote control signal）预处理器（RMC）
•10位A/D转换器：8通道

支持USB接口和系统控制应用的微处理器(MCU)：TMPM32EC1EFG/TMPM32FC1EFG (开发中)




TMPM32EC1EFG和TMPM32FC1EFG微控制器整合了一个系统控制器和和一个用于压缩音频译码的数字信号处理器（DSP），它们是相互独立运作的，从而实现了实时处理。

ARM Cortex-M3内核

•内部工作电压：1.1至1.3V
•输入/输出：3.0至3.6V
•最大工作频率：ARM Cortex-M3内核：96MHz最大值
•芯片上DSP：144MHz最大值
•144 pin LQFP（20 mm × 20mm，0.5-0mm引脚间距）

晶载外围设备

•用于音频译码的数字信号处理器
•USB host控制器（全速）：1通道
•SD主机控制器：1通道
•串行闪存接口：1通道
•DMA控制器：16通道
•16位定时器：8通道
•RTC：1通道
•UART/SIO：4通道
•UART：2通道
•I2C/SIO：5通道
•SSP：2通道
•CAN：2通道（仅限TMPM32FC1EFG）
•远程红外线控制信号（remote control signal）预处理器（RMC）
•10位A/D转换器：8通道
