【导读】iPad Air 2、iPad mini 3接连登场之后,安卓平板也迎来了自己的新标杆:Google Nexus 9。这款由HTC和谷歌倾力打造的平板融合HTC One M8的外观设计和最新的Android 5.0 Lollipop系统,那么在规格对比和详细评测之后让我们通过知名拆解网站iFixit来看看这款Nexus 9平板的内部构造。

热门拆解:【拆解对比】699元 VS 99元 两代bong智能手环差价在哪?

这一次,Google选择了与HTC合作,并且采纳了8.9寸的屏幕和NVIDIA自主设计架构的Tegra K1 K1处理器,当然还有64位的安卓5.0,一切看上去都很美。那么它的内部世界是个什么样子呢?下面开始拆解……

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

正面照:拍得好黑。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

背面。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

背面底部可以看到大大的HTC标志。火腿肠终于借机做平板了。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

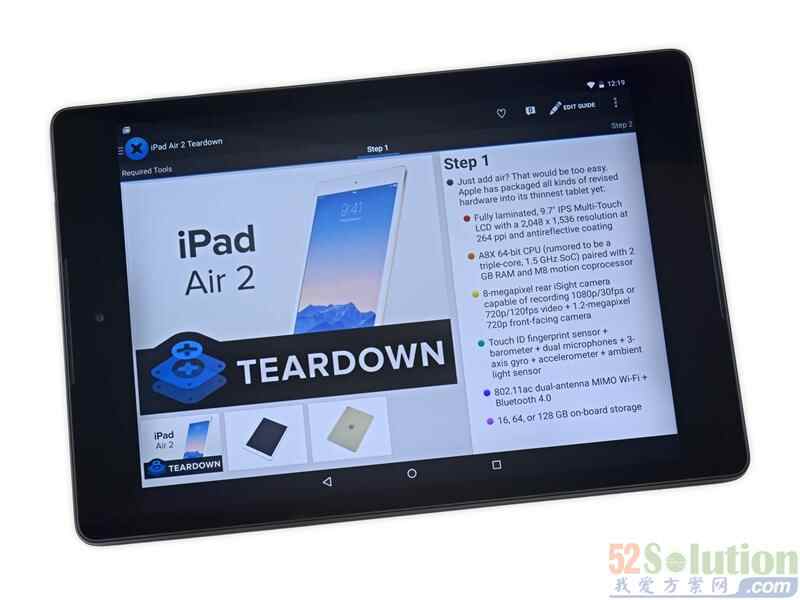

开机了。iFixit借机宣传一下自己的APP。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

后置摄像头在左上角。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

前置摄像头则位于正面顶部正中间,紧挨着一个扬声器栅格。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

拆解刚开始就有好消息传来,后壳使用卡扣固定的,没有讨厌的胶水,无需任何工具就可以直接掰开。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

很顺利地就下来了,唯一要求是你得用点力。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

不过,后置摄像头还连在后壳上没有下来,而且是直接给拽下来的。更糟糕的是,接口在主板下方,想重新连接的话需要先拆掉主板。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

这颗800万像素的摄像头是F/2.4光圈、29.2毫米焦距(等效于35毫米),自带LED闪光灯,支持自动对焦,但是没有OIS光学防抖。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

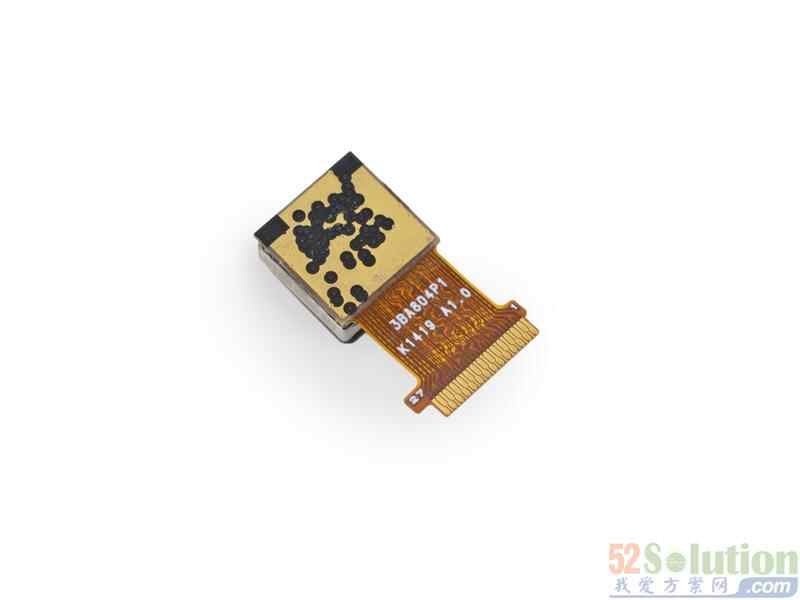

编号3BA804P1 K1419 A 1.0,搜了下发现HTC Desire 610中端机上用的也是它。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

再审视下后壳,看能不能发现什么。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

NFC天线。可以很轻松地拿下来。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

接下来对付电池。胶水,凶残的胶水出现了。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

又是大大的HTC。6700mAh、3.8V、25.46Wh,小于iPad Air 2 7340mAh而大于iPad mini 2 6471mAh。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

还好胶水只分布在两侧,不算很多,并没有铺满。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

前置摄像头静静地等待取下。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

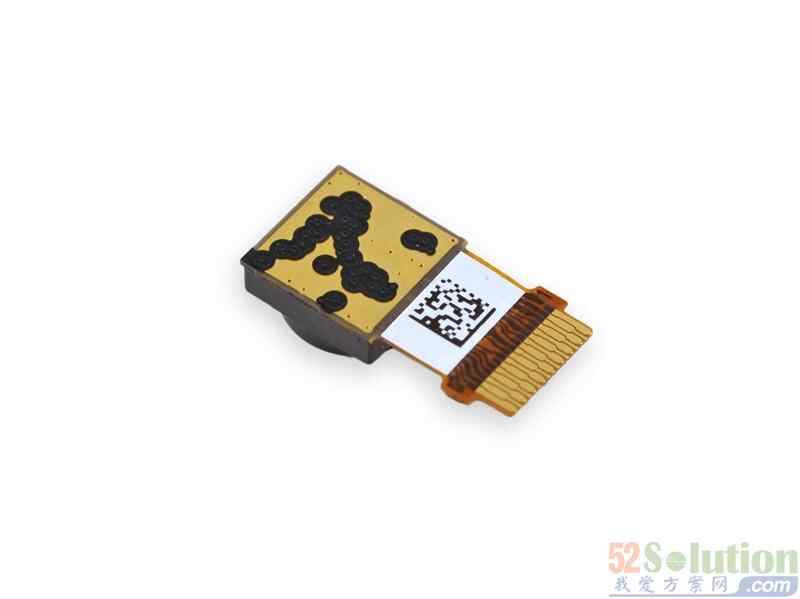

160万像素,F/2.4,支持720p拍照。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

编号为3BF105P1 Y1428A1.0。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

电磁屏蔽用的铜片,挺大一块。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

顶部的这个是天线板。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

上边其实没多少东西。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

Nexus 9里有不少排线,有的甚至都没有连接,不知为何。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

还是排线,不过主板至少可以下来了,基本盖满了金属屏蔽罩。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

来看芯片吧:
红色:NVIDIA Tegra K1 64位双核处理器(编号T4K885 01P TD590D-A3)
橙色:尔必达/美光FA164A2MA 2GB内存
黄色:三星KLMAG2GEAC 16GB eMMC嵌入式闪存
绿色:博通BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM无线模块
蓝色:德州仪器TI47CFP91 T65913B3D9(不详)
粉色:20795P1 KML1G TD1431 402391 1W(不详)


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

背面只有一颗,博通的BCM4752 GNSS导航芯片,支持GPS、GLONASS、QZSS(准天顶卫星系统)、SBAS(基于卫星的增强系统)。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

继续拆,还是排线。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

耳机和USB接口板。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

这个没啥好说的。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

又一块板子,也有自己的排线。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

它连接的是底部扬声器、振动马达,而红色框内是Asahi Kasei AK8963三轴电子罗盘,挺像Nexus 5里的,但通过排线和其他部分隔离开了,可能是为了防止电磁干扰。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

背面很干净。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

这块板子底下有更多秘密。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

这俩大概是用于扬声器的,看起来规格不高。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

振动马达,得用刀才能抠出来。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

没什么特别的,比起iPhone 6里的老实多了。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

最后开始对付屏幕了。现在越来越流行整合式的屏幕,也就是触摸屏、显示屏合成在一起,能降低厚度但会增加维修难度。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

加热后依然需要艰难地对付胶水,感觉用了很多,不过至少没有Surface Pro那么“可耻”。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

屏幕与外框成功分离。LCD和玻璃也是一体的。


谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

排线上红色框内是Synaptics S7504B 43210570触摸屏控制器,橙色框内编号C54B M46956 422的芯片暂不清楚。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

好了,结束了,合个影吧。

谷歌HTC Nexus 9平板拆解 内部构造复杂维修难度高

维修难度:3 (10分最容易)
好:后壳只是卡扣固定,没有胶水,但是小心别把摄像头弄掉了。
良:电池需要对付一些胶水,还好不多。
差:内部布满了薄薄的脆弱的排线,需要小心谨慎。
差:一体式前面板,LCD和表面玻璃是整合的,一损俱损。
差:显示屏固定得十分牢靠,很难和外框分离。
