从PVA到AMOLED的智能三星面板技术方案

发布时间:2015-01-1 阅读量:1176 来源: 我爱方案网 作者:

【导读】 要说当今液晶面板厂的影响力,想必技术实力超强的三星显示当排头筹。今天我们将为大家介绍三星电视机及其他设备广泛采用的三星面板技术进行详细介绍。

从PVA到AMOLED的三星面板技术方案

三星韩国汤井生产基地


1969年1月三星电子成立,同年成立三星SANYO电机(1975年3月,商号名称变更为三星电机,1977年3月被三星电子兼并);1975年10月,其黑白电视机(例:Econo)生产量突破了100万部;1997年三星生产出全世界最大的30吋TFT-LCD。1998年,三星电子受到亚洲金融风暴的影响,但利用韩元大幅贬值的优势,使它继续扩展市场,研发等离子体显示;2000年,其将TFT-LCD相关业务统一规划到三星电子;2006年,三星超越日本松下电器Panasonic,成为全球第一大液晶电视供货商,至今仍是世界第一;2012年4月,市场最大的面板厂三星电子的面板厂(SEC)与三星SDI合资的三星行动显示屏公司,合并成立三星显示公司(SamsungDisplay)。

可见三星电视机之所以举得如此高的成就,与三星电子的上游面板资源是分不开的,有如此强大的后盾,三星电视的画质表现、品质工艺都会受益。

三星PVA广角面板技术解析

我们知道今年三星的主力高端电视所用面板为PVA面板,下面我们先来解析该技术。
从PVA到AMOLED的三星面板技术方案

在介绍分类前,我们先来看看一块TFT液晶面板的具体构造,基本原理就是通过液晶分子上下的两层电极来控制液晶分子的排列,排列的变化产生了灰阶,再组合上彩色滤光片就产生彩色图像。我们常见的液晶分类命名都是在“液晶+配向膜”、“薄膜晶体管(TFT)”这两部分。

从PVA到AMOLED的三星面板技术方案

液晶面板成像就是依靠液晶分子的偏转来增加或减少背光的通过,在如何提高液晶的偏转速度以及液晶分子的排列这一不断改造的过程中,造就了相当丰富的面板类型。其中最常见的就是IPS与VA两大阵营,两者改进了原来TN落后的液晶分子偏转方式。

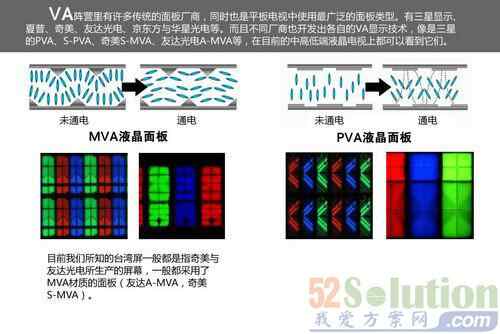

VA阵营里有许多传统的面板厂商,同时也是平板电视中使用最广泛的面板类型。有三星显示、夏普、奇美、友达光电、京东方与华星光电等。而且不同厂商也开发出各自的VA显示技术,像是三星的PVA、S-PVA、奇美S-MVA、友达光电A-MVA等等,在目前的中高低端液晶电视上都可以看到它们。

从PVA到AMOLED的三星面板技术方案

然而到了现在,有不少新形式的液晶面板上市,新的技术包括是PSA与UV2A。两者都是借助了UV紫外线光来引导液晶分子偏转,是对VA显示技术的一种补充,大幅提高了液晶面板的响应速度(4ms),并且提高面板的对比度。目前三星、索尼、夏普等品牌的液晶电视都有采用这些新面板的电视。
