【导读】蓝魔联合英特尔发布了全新的“i极致”系列平板电脑——i10s。蓝魔i10s是一款拥有10.1英寸大屏幕的英特尔平板电脑,蓝魔i10s不仅大,而且大而极致。来一个拆机全过程与大家一起探究它的内里乾坤,看看这台售价1399元的10寸平板,是否表里如一地“极致”。
蓝魔i10s是一款10.1寸的大屏平板,具有1920 1200像素高清屏,采用Intel Z3735F四核芯片,经过蓝魔技术团队的优化,无论是玩游戏还是看视频都能顺畅运行,真正做到大屏幕大享受。同时i10s有2G运行内存,32G存储空间,可进一步扩充容量,多少视频游戏都不是问题。

简洁朴素而又强调蓝魔品牌的白色包装,这种简单的风格跟英特尔很般配,不过既然是大屏中的旗舰机型,加点个性化元素未尝不可。

螺丝刀、镊子、撬片,这些就是本次拆解的全套工具

拆机第一步,先揭开i10s的仿皮革背面

背盖与机内固定很结实,需要用力把撬片插入机身并找出突破口,然后慢慢撬开。

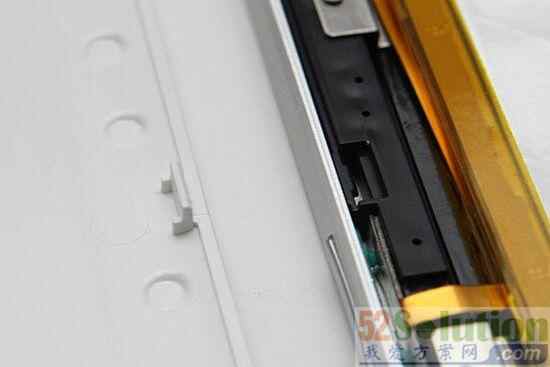

正因为机内有特别设计的卡扣,背盖才能做到紧密贴合之余还能方便拆卸

后盖打开,看见硕大的电池和主板,红框部分是蓝魔i10s的扬声器部分

断开电源是每次拆机前必做的事,不然会有意外造成短路并烧毁电路板的风险

电池是用双面胶与机身内部钢架粘在一起的,在断开与主板的电源连接线后,再用力把电池拿出来。电池为10000mAh容量锂电池

接下来是分离主板与屏幕的排线

选择适当大小的螺丝刀来拆解扬声器

AAC喇叭单元,分别分布在机器的左、右。

AAC喇叭单元

AC喇叭单元内部,这个塑料音腔不仅仅是固定喇叭单元,里面也会起到调音的作用。

接下来为了拆解电路主板,我们要先分离前置摄像头与主板的连接

接着是分离后置摄像头与主板的连接

拆下固定主板的螺丝

成功把i10s的电路主板分离,在分离中还要注意其它的排线

为了一睹主板上的主控芯片的真面目,分离防止干扰用的金属屏蔽罩

成功分离大片的金属屏蔽罩,几颗主要的芯片跃然眼前,其实金属屏蔽罩还有散热的作用

这就是蓝魔i10s搭载的英特尔Intel Z3735F四核处理器,支持睿频技术

闪迪SanDisk 32GB 存储芯片,其品质和速度是不错的选择

海力士SKhynix 2G内存

电源IC是由芯智汇联合Intel高效集成的AXP288,属于力推的平板CPU指定的PMIC之一

瑞昱半导体的ALCS640音频专用多声道解码器,为蓝魔i10s提供高素质声音保证

因为这次我们拆的是蓝魔i10s 3G版工程机,所以主板上内置了广和通FIBOCOM H350 LGA模块,这是业界体积最小的3G无线通信模块,完美支持Intel多种型号芯片。

通过几块通信相关的解码、译码和存储方面的芯片,才能让蓝魔i10s能够在以后移动通信网络中大展拳脚

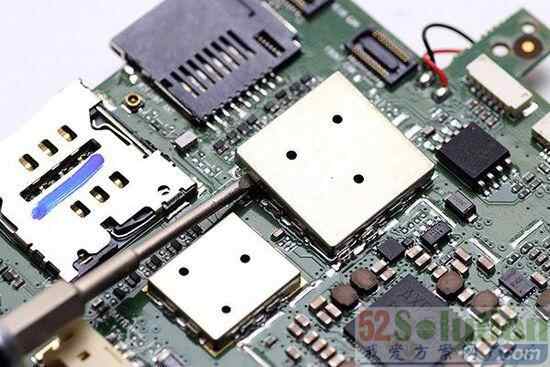

接下来再分离这剩余的金属屏蔽罩

同样是来自瑞昱半导体的RTL8723BS,这部分则是WIFI、蓝牙和FM三合一模块

分离最后这一块金属屏蔽罩

该模块则是由博通BCM47521提供的GPS功能,提供准确的卫星导航,还能降低对电量的损耗

华邦BIOS芯片,用于硬件设备的初始化和检测

蓝魔i10s 3G版,可看见扩展内存卡位置与SIM卡卡槽

再来看看机身金属框部分,因为有部分塑料件是固定在边框上,而在塑料部件上还有前、后摄像头这些元器件,还有屏幕组没有分离出来呢,要怎样拆?

要拆出屏幕和摄像头,必须先将触控面板拆出来,这里也是整个拆机过程中难度最大的,因为i10s的触控面板采用超高粘性的双面胶与金属中框粘在一起。

拆这块钢化玻璃触控面板的过程,在这里省略500字。但要说说的是i10s采用的是G+G钢化玻璃面板,可承受300℃温差,而且透光率及传导性提升20%。

红框部分是触控IC芯片,多达62个通道数,可提供精准的触控操作

蓝魔i10s这块屏幕为1920×1200分辨率,还有178度超广可视角度

拆下钢化玻璃面板后,就看到原来还有很多螺丝要拆……,这个工艺还真是复杂, 但是在金属边框与塑料件的双重加固下,蓝魔i10s的机身结构强度更高

拆开所有螺丝后才能完整地将前后摄像头模块取下

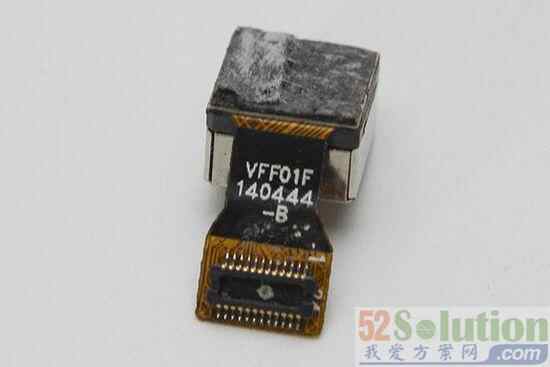

将后置500万摄像头分离,支持AF自动对焦,能够胜任平时微博微信记录生活和扫二维码等需求

后置摄像头为500万像素

将所有螺丝卸下

这些螺丝就是将塑料件固定在金属框上的,数量还真是有点多

金属框被完全分离,采用CNC精雕技术打磨而得的铝合金中框

每个空位除了固定外还能起到结合元件的放置,省下多余的位置,可见这个中框结构是经过精心的设计

拆机到此为此,我们来看一看拆机零件的全貌

各种框框架架固定板的合照

最后,拆机有风险……因为钢化玻璃面板粘得太牢固,因此用力稍有不均,结果就“杯具”了……
总结
通过本次拆机,对蓝魔i10s的电路架构和元件选用有了全面认识,蓝魔i10s从硬件方面精选的Intel Z3735F、AXP288和博通GPS、SanDisk储存等优秀芯片,保证i10s运行时能有卓越的效果;而在机身方面则使用CNC精雕铝合金框架、G+G钢化玻璃、AAC喇叭单元,同时还使用大容量安全锂电池,从每一处细节上都看出蓝魔对产品的极致追求与对待消费者的诚意。 其实国内平板品牌对于产品的品质追求已经越来越高,甚至有超越洋品牌之势。
从本次拆解中,我们也可以作为窥探平板品质的风向标,更合理的内部设计,保证产品外观纤薄的同时确保结构强度等;而元器件的应用上也选择行业领先的品牌,确保产品的稳定性能。或许这就是它带给我们的“极致”,蓝魔i10s的机身工艺到实际体验,每一处都在诉说它的价值不止1399元;从内部结构中发掘出的整齐与优秀的做工,更是看到蓝魔的平板品质不断在提升。行业领先的品质与实惠的价格,极致体验从表到里都能给人惊喜。
