再也不要冻成狗!大神教你DIY实用取暖神器

发布时间:2015-01-22 阅读量:4500 来源: 我爱方案网 作者:

【导读】网上流传着一条段子:我是一匹来自北方的狼,却在南方冻成了狗,却真实反应了南方冬季漫长阴冷之况,筒子们怎么熬过这湿冷的几个月呢?网上不乏有 牛人DIY各种取暖神器,今天为大家介绍一款实用的DIY取暖器设计,大家不妨一试。

好消息!2015年新年来临之际,我爱方案网准备了ST开发板、庆科WIFI模块开发套件以及智能硬件研发必备的精密样片,只需填写个人信息与开发计划即有机会获得。更多详情>>

本人设计的取暖器采用5根220V300W的远红外加热管制作!每根都有独立控制开关。温度采用控制有固定式和调温式。

固定式:采用5个温控开关(常开50度),温度达到自动切断电源,降温温控开关又恢复,重新加热。
调温式:用温控器控制,原理和固定式一样,只是温度可以随意调。
暖风式:暖风开关——ON,调节风速,实现吹风暖风效果。试用效果还行。

取暖器电路原理图如下:


箱子都是采用电木板切割和拼接而成。直角弯固定方式。右边有空间,可以存放电源线。

面板贴了纸,好看多了。

加热餐用铁丝网围起来,铁丝网采用接地保护,暖手暖脚,那叫舒服。。。

废话不多,请看图吧。

1.5根220V300W加热管

再也不要冻成狗!大神教你DIY实用取暖神器

2.箱子制作中。,电木板 主要靠电钻、手持切割机完成

再也不要冻成狗!大神教你DIY实用取暖神器

3.安装加热管


4.温控开关位置

再也不要冻成狗!大神教你DIY实用取暖神器

5.大致效果图。。。目前可以运行了。

再也不要冻成狗!大神教你DIY实用取暖神器

6.效果

再也不要冻成狗!大神教你DIY实用取暖神器

7.底部特写

再也不要冻成狗!大神教你DIY实用取暖神器

8.试机中。。。红红的光线

再也不要冻成狗!大神教你DIY实用取暖神器

9.加铁丝网

再也不要冻成狗!大神教你DIY实用取暖神器

10.加铁丝网,侧面特写

再也不要冻成狗!大神教你DIY实用取暖神器


11.正面

再也不要冻成狗!大神教你DIY实用取暖神器


12.电源线放置位置

再也不要冻成狗!大神教你DIY实用取暖神器

13.面板

再也不要冻成狗!大神教你DIY实用取暖神器

14.局部

再也不要冻成狗!大神教你DIY实用取暖神器

15.面板特写

再也不要冻成狗!大神教你DIY实用取暖神器

16.三维视角图

再也不要冻成狗!大神教你DIY实用取暖神器

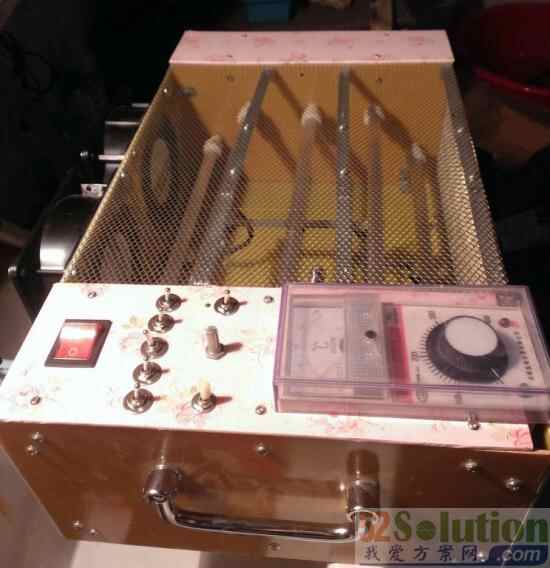

17.最终开机图,5根全点亮,固定式工作

再也不要冻成狗!大神教你DIY实用取暖神器

完成,谢谢欣赏。

俺女友说,烧烤不错。。她就知道吃呀!
大家说这1500W的功率,烧烤足够不!
