偷拍神器OR呆萌便携小相机？HTC RE如影运动相机拆解

配置如下，主打广角、便携、运动与缩时摄影功能。

·1600万像素 DSC光学传感器
·1080p FHD 高清视频拍摄
·146°广角
·光圈F2.8
·防水机身结构
·支持蓝牙，Wi—Fi ®( 802.11b/g/n)连接
·拍摄电影艺术镜头 —缩时摄影 —慢镜播放
·同时支持安卓系统终端和苹果ios系统终端
·支持安卓4.3系统及更新更高版本，ios7和ios8

外观上个性十足，白色版本的如影看起来像是一截水管，完全脱离了我们印象之中的相机。的确轻盈便捷，难怪落得“偷拍神器”的调侃外号。

由于设备防水，周身未发现明显的拆机线索，先试试用镊子稍加点力气分别撬下相机镜头下方的白色慢镜头按钮。

取下慢镜头按钮后发现无法进行下一步后，转移阵地至镜头后面的拍摄按钮，同样的路数取下镀铬的拍摄按钮。

取下拍摄按钮后终于有了线索，六颗十字螺丝分别固定在按钮下方边框的四角和中间，用螺丝刀分别拧下。

固定螺丝取下后用镊子取下白色边框，可以看见黑色的压片和硅胶防水垫，一起取下。

取下防水垫后，拍摄按钮触点排线露出真容，排线下方有金属加强板两边有卡槽固定，用镊子轻轻撬开两边卡槽就能翘起按钮排线。

按钮排线翘起后，可以看见还有一个排线接口，同样用镊子打开。经过后面拆解确定这根排线为1600万镜头模组的CMOS传感器排线。

排线打开后就要想办法取出主板等电子主体了，从相机底部下手，撬开底盖，发现底盖和主体外壳之间有卡扣，成内扣方式连接，分别打开三个卡扣后，外壳与底壳即可分离同时电子部分也同底壳一起与外壳分开。

电子主体部分是和底壳连接在一起的，主板和电池部分被两块黑色朔料壳包裹在当中，塑料壳面向镜头的一面，表面贴有一整块软排线，排线上分别包括慢镜头录制按钮触点、大面积的握持感应线圈和与排线连接在一起的扬声器。另一半塑料壳表面覆盖有大面积天线贴纸。

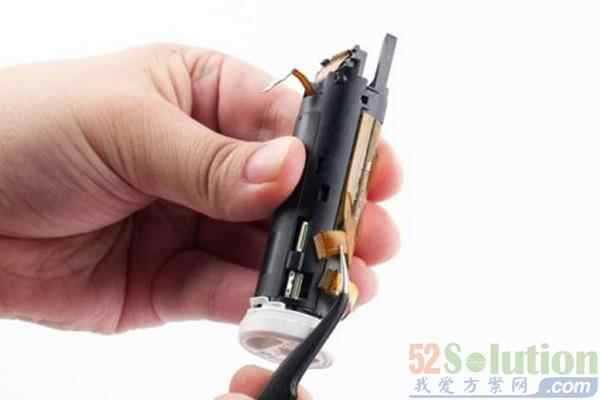

回到拆解中来，取出主板和电池。先用揭去扬声器表面的石墨贴纸和防水泡棉，同时揭去覆盖两块塑料壳侧面接缝处的一整块较厚的石墨贴纸。

这块石墨贴纸揭去后，握持感应排线和USB接口与主板连接的接口露了出来，两根排线与主板的连接方式并没有使用任何卡扣固定，而是直接插入主板的接口中，仅靠表面覆盖的石墨贴纸压住，所以取出两根排线相对简单。

排线与主板分离后，用金属撬棍个别撬开塑料壳两侧的卡扣后就可以使两块朔料壳分离，但是塑料壳和底盖还不能完全分离，其中包括电池的那一半塑料壳底部有两颗十字螺丝固定住了塑料壳与底壳，拧下螺丝后才算完全分离。

这时，这台小怪兽的内部情况基本展现在面前，黑色塑料壳内一半贴有一块口香糖造型电池，一半固定着两块长短不同的主板。底壳部分USB接口被防水密封胶固定在底壳中。

用撬棍轻轻的就能撬动电池，电池背面仅用了两小块散热胶与朔料壳接触。

电池取下后，接下来取主板，两块主板成堆叠形式分别被两颗十字螺丝固定在另外一半的塑料壳中，上面的小板与底部的大板用插槽式卡扣连接。

去掉主板与电池导线上的绝缘胶，是电池和主板彻底分离后，这台小怪兽才彻底停止工作。为什么要这么说，因为这台相机在电池有电的状态下并不会自动关机，只会一直处在待机休眠状态。这枚电池来自于常州上扬光电有限公司，型号为35H00235-00M,容量为800毫安。

下面我们来看看主板的情况，小板的正面屏蔽罩上贴有一层石墨贴纸、一层铜箔和一层散热硅胶，说明这块小板工作时发热量挺大，散热硅胶和铜箔起到了良好的散热和传导作用。大板正面有屏蔽罩表面贴有一层石墨贴纸，这张贴纸比较大直接延伸这块主板的背面，但是这块主板背面留有屏蔽罩焊接点却没有屏蔽罩。

去掉屏蔽罩后让我们来看看两块主板上的芯片情况，先来看看这块较小的主板吧，经确认，这块小主板是一块蓝牙、WiFi控制板，打开主板正面屏蔽罩后可以看见一块金属壳覆盖在芯片上。

经过进一步拆解后这个铁壳下面是一枚博通的BCM43340XKUBG WiFi、蓝牙4.0芯片，右侧是一枚TI的CC2541 2.4G蓝牙低功耗系统级控制芯片。

小板背面靠近接口的位置有一颗博世的BMA250 三轴数字式加速度传感芯片，eWiseTech工程师推断该传感器应该是用于相机防抖；

较大的那颗是来自于TI的MSP430家族的MSP430G2433混合信号微处理器。

再来看看这块较大的主板，正面三颗altek提供数码相机整体方案的芯片和一颗TI的BQ24251电池与前端解决方案芯片。

主板背面除了SD卡槽以外拥有一颗乃至于TI的TLV320AIC3254音频解码芯片。

主板看完了我们回来继续拆解，回到白色外壳部分，用手轻轻旋转镜头就可将这颗同样来自于altek的镜头模组取下。

最后让我们来看看全家福。

总结

HTC Re 如影运动相机刚开始拆解时比较困难，底壳与外壳连接非常紧密，底壳上有一圈防水胶垫，内部结构非常紧凑，后期维修保养比较困难，维修成本较高。从主板芯片分析来看，这款与动相机有TI提供蓝牙控制模块、电源和音频解码，有台湾华晶提供整体数码相机解决方案。
