千元平板新标杆! 联想平板小S拼搏版拆解图赏

发布时间:2015-03-6 阅读量:2712 来源: 我爱方案网 作者:

【导读】联想小S拼搏版是联想2015年热推的一款机型,不同于一般国产厂商追求一味追求低价,联想平板小S拼搏版回馈力度空前、品质依旧,将轻薄外观、强劲体验做到极致,成为千元平板的新标杆。今天为大家带来的是联想小S拼搏版拆解,听着名字蛮励志的,那么接下来让我们拆开它看看里面是不是用料也很拼呢。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

该机在1099元的售价下,使用了1920*1080高清屏幕,采用全贴合技术能够保证更出色的视觉体验,该机 的双扬声器位于机身两端,可以带来临场感超强的杜比环绕声。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

该机正采用8英寸全高清、全贴合屏幕,PPI达到283,比iPad air 2的264PPI还要高哦。机身正上方设计 有一枚160W像素摄像头,上下两端分别设计有一枚扬声器,可以实现杜比环绕音效,编辑尝试了一体验 还是很明显,要尝试才知道。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

机身背部采用一体式设计,仅有顶部摄像头和闪光灯位置开孔了。后置摄像头像素800W。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

背部下方的intel logo说明拆机采用的是一颗英特尔芯,型号Z3735 ,1.33GHz-1.86GHz 四核。该机采 用2GB内存,拥有16GB ROM。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

一体化的机身有一个特点,就是拆机第一步都是先从屏幕和机身的夹缝处开始,我们利用撬棒敲开了联 想小S拼搏版的边角缝隙

千元平板新标杆! 联想平板小S拼搏版拆解图赏

该机采用卡扣将背壳与机身连接。对于这样的设计,卡扣的数量将直接决定机身的密封性。采用多少个 卡扣呢?

千元平板新标杆! 联想平板小S拼搏版拆解图赏

我们先把背壳掰开


千元平板新标杆! 联想平板小S拼搏版拆解图赏

终于将背壳与机身分离了,现在编辑开始掰手指头数背壳卡扣的数量啦~

千元平板新标杆! 联想平板小S拼搏版拆解图赏

经过仔细观察,我们发现联想小S拼搏版的机身背壳总共有13个卡扣与机身接驳,密封较严密,。值得一 提的是该机背壳的尺寸要超出机身一毫米左右,所以在跌落中可以对屏幕起到保护。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

让我们把视线回到机身,该机采用典型的麦辣鸡腿汉堡包设计,分上中下层。上层为主板也集成了扬声 器与摄像头,中间的“鸡腿”是一块锂离子电池,底层设计有一块PCB用于连接振动器,扬声器与触屏感 应层。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

如果你记性好,在机身背壳那张图你会发现背壳底部设计有一个扬声器,由于采用塑封固定,它通过触 点接收音频信号,而本图中所指的位置就是这个触点。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

机身背部黑色的部分自上而下分别是石磨散热贴与缓震材料。石磨散热贴用于分散主板的热量,而缓震 材料则是用来固定电池,防止咣荡的,额,我这么说大家容易理解吧?

千元平板新标杆! 联想平板小S拼搏版拆解图赏

接下来为了保证拆解安全,所以需要先分离电池连接排线,但由于在电池下面压着三个排线,所以我们 将两个采用ZIF连接器的排线分离。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

扳起ZIF连接器开关,然后取出排线


千元平板新标杆! 联想平板小S拼搏版拆解图赏

扳起第二个ZIF连接器拉杆

千元平板新标杆! 联想平板小S拼搏版拆解图赏

取出排线

千元平板新标杆! 联想平板小S拼搏版拆解图赏

千元平板新标杆! 联想平板小S拼搏版拆解图赏

不幸的是我们发现第三个被螺丝固定的排线才是电池供电线。请原谅笔者的不专业,下次一定注意。这 个排线采用按扣设计,上面还用一块被螺丝固定的金属片压着,所以先取下螺丝。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

然后取出金属固定片。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

然后将排线从卡扣中翘起,我们就可以取出电池了。电池放电电压3.8V,充电电压4.35V,容量4200mAh ,16Wh

千元平板新标杆! 联想平板小S拼搏版拆解图赏

电池背面没有任何文字,双面胶在机身上。


千元平板新标杆! 联想平板小S拼搏版拆解图赏

接下来分离主板上的排线,图中为按键排线,采用ZIF连接器连接。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

挑起ZIF连接器拨杆,并拉出排线。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

然后分离摄像头,先挑起后置摄像头的按扣

千元平板新标杆! 联想平板小S拼搏版拆解图赏

先不要着急取出后置摄像头。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

前置摄像头采用ZIF连接器连接,挑起拨杆

千元平板新标杆! 联想平板小S拼搏版拆解图赏

取出潜质摄像头,像素120W,不带自动对焦功能

千元平板新标杆! 联想平板小S拼搏版拆解图赏

取出后置摄像头,像素800W,带自动对焦,并少见的采用了美国UL安全认证。


千元平板新标杆! 联想平板小S拼搏版拆解图赏

来张两兄弟的合影。改组摄像头的成像效果在后面哦。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

后置摄像头成像效果

千元平板新标杆! 联想平板小S拼搏版拆解图赏

后置摄像头的对焦距离可以达到10CM左右,超近的对焦距离可以带来较浅的精深以及出色的微距效果。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

前置摄像头样张。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

现在我们已经把所有捆绑主板的排线取出,接下来用十字螺丝刀将主板上5颗固定螺丝取下来。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

取下五颗螺丝

千元平板新标杆! 联想平板小S拼搏版拆解图赏

成功分离主板。重要芯片都被金属屏蔽罩覆盖,别着急,稍后为你打开~


千元平板新标杆! 联想平板小S拼搏版拆解图赏

我们利用尖嘴镊子扳开屏蔽罩

千元平板新标杆! 联想平板小S拼搏版拆解图赏

主板正面的新片一览无余,想知道它们是什么吗?芯片的特写后面会有哦~

千元平板新标杆! 联想平板小S拼搏版拆解图赏

主板背部也同样设计了密集的电路元件。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

背部有一小部分区域也同样通过屏蔽罩覆盖。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

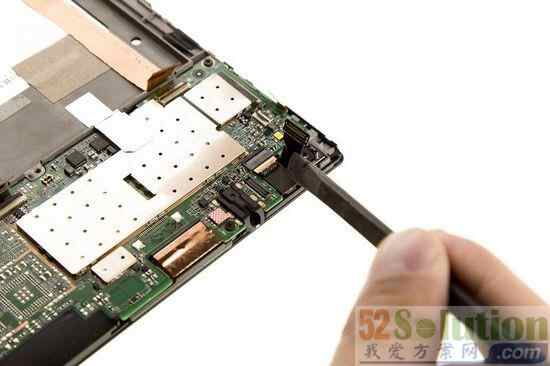

在主板背部的一边,有一个芯片被贴纸覆盖,掀开它看看是什么芯片。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

这是来自三星的KLMAG2WEMB-B031 EMMC 闪存芯片 16GB

千元平板新标杆! 联想平板小S拼搏版拆解图赏

卸下主板后,机身底部发热最大的处理器位置贴上了导热硅胶,在之前的屏蔽罩上的对应位置也贴有导 热硅胶,令该机的散热能力提升,增加了运行的稳定性。在底部还贴有黄色的防静电材料。


千元平板新标杆! 联想平板小S拼搏版拆解图赏

接下来我们分离底部的PCB。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

卸除两颗螺丝

千元平板新标杆! 联想平板小S拼搏版拆解图赏

卸下了两个固定螺丝之后,再分离两个用ZIF连接器连接的排线,便可以讲底部PCB取出。PCB上还焊接着 线性质量阵子的两根导线,这是机身上唯一采用焊接方式连接导线的地方。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

被防静电薄膜覆盖的是一颗Synaptics S7040B触摸控制芯片,该芯片专门为8英寸平板而设计,具有高性 能,低功耗,触摸精准的特点。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

最后我们来拆除按键排线。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

按键的微动有类似平衡杆设计,但是真正触摸的感觉笔者并不喜欢,键程偏短,手感绵软。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

哦哦,我们还忘了一样,那就是顶部的扬声器,同样也是通过触点与主板连接。


千元平板新标杆! 联想平板小S拼搏版拆解图赏

来张特写,该扬声器体积庞大,庞大的音腔了一带来洪亮的声音与更出色的低频。联想小S拼搏版在声音 方面的造诣还是可圈可点的。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

最后就剩下机身防滚架与背后的屏幕了,由于二者连接过于牢固,笔者就不作孽了。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

来张全家福。不过文章还没有结束哦,后面还有芯片特写。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

三星K3QF2F20DM-AGCE 芯片尽管在官网上没有找到同一型号,但是找到了K3QF2F20DM 的近似型号,容 量2GB,采用成本更高的LPDDR3内存。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

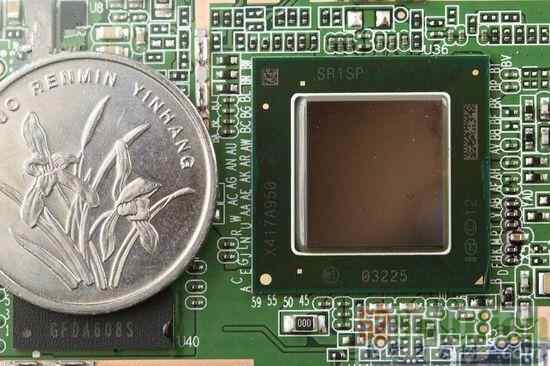

intel Z3745四核处理器,22nm工艺,2MB二级缓存,功耗2W,配备HD Graphics图形核心,成本30美元, 几乎是Z3735F 17美元的两倍。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

放大点

千元平板新标杆! 联想平板小S拼搏版拆解图赏

ROHM2610电源管理芯片,为Z3745芯片提供电力支持


千元平板新标杆! 联想平板小S拼搏版拆解图赏

华邦25Q64FWIG编辑猜测是BIOS芯片

千元平板新标杆! 联想平板小S拼搏版拆解图赏

表面镀镍,闪闪发亮的博通BMC4330无线模块,支持802.11BGN制式Wi-Fi,并支持蓝牙4.0技术

千元平板新标杆! 联想平板小S拼搏版拆解图赏

再来张另一角度特写因为表面镀镍,所以光线反射会带来不同颜色。

千元平板新标杆! 联想平板小S拼搏版拆解图赏

之前讲过,三星的eMMC闪存芯片

千元平板新标杆! 联想平板小S拼搏版拆解图赏

德仪BQ24297充电管理芯片,配合5V 1.5A充电器
