摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

发布时间:2015-04-7 阅读量:1333 来源: 我爱方案网 作者:

【导读】前段时间我们看了疯狂的双面胶——HTC Desire 826拆机图解,大量的双面胶使用真是HTC的魔咒,2015即将上市的旗舰机HTC One M9内部构造又是怎么样的呢?拆机网站 iFixit对它进行了完整拆解,得出可修复指数仅仅2分,又是双面胶惹的祸?

 国外素以“败家”闻名的拆机网站 iFixit,最近将他们的拆解工具伸向了HTC One M9。该网站表示,M9和去年的M8机身设计基本一样,同样很难拆解。M9也是大量使用了胶水对屏幕面板进行固定万一坏了也很难修理。

最后,网站给出的可修复指数为2。这其中10分表示非常好修复,1表示基本不能修复。2这个分数也和去年的M8一致,比初代One的1分,有一点提高。这次拆解还发生了一个小插曲,M9在拆开包装盒的时候,屏幕上面就出现了一条明显的划痕,iFixit吐槽,M9的品控下降了。

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(这条划痕简直让强迫症们不能忍啊)


摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(来和前代找找不同,区别主要就是去掉了景深摄像头)

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(“从头开始”,因为是金属的一体机身,所以得从顶部塑料入手)



摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(拆开以后,确实很“M8″)

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(通过胶水粘合的主板)



摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(这是M9的主板,集中了大部分的芯片)

红色:三星K3RG3G30MM-MGCH 3GB LPDDR4和一起封装的高通骁龙810处理器

橙色:三星KLMBG4GEND-B031 32GB eMMC NAND闪存

黄色:高通PM8994电源管理单元

绿色:博通BCM4356 2×2 802.11ac Wi-Fi、蓝牙4.1无线模块

天蓝:高通WTR3925射频收发器

蓝色:Avago ACPM-7800多模多频段功率放大器

粉色:Silicon Image SIL8620 MHL 3.0发射器

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(后置摄像头组件)

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(扬声器部分)

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(各个接口,包括3.5毫米耳机孔、麦克风、micro USB接口)

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(在加热之后,用拨片将屏幕和机身分离)



摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(前置摄像头所在的芯片组)

红色:NXP 47803 NFC芯片

橙色:高通QFE 2550天线协调器

黄色:Maxim Integrated MAXQ614 16位微型控制器和红外模块

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴

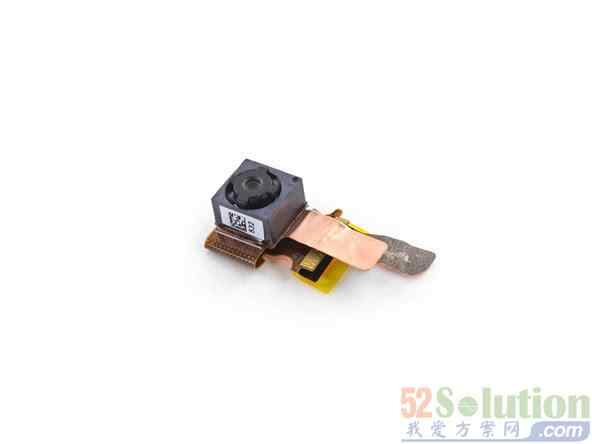

(前置UltraPixel摄像头)

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(屏幕和排线)

红色框内为 Synaptics S3351B触控芯片

摆不脱的双面胶魔咒?HTC One M9完全拆解图鉴
(芯片零件全家福)


总结

我们常说智能手机的发展是日新月异的,其实对于HTC来说,现在真的已经到了很危险的边缘了。一年的时间过去了,M8和M9之间好像没有形成一次较大的蜕变,尽管M9有不少超越M8的地方,比如说硬件配置升级,再比如说外形设计上的一些精妙的改变。但是总体来说,还是没有什么让人眼前一亮的突破,中规中矩在现在来说不是保险之举。
