发布时间:2015-05-13 阅读量:1154 来源: 我爱方案网 作者: 胡永彬
一 戴尔Venue 8 7000比iPad Air 2薄在了哪里?
先思考两个问题:打破iPad Air 2创造的6.1mm最薄平板记录,究竟什么元件为Venue 8 7000争得了厚度领先呢?为了做到如此之薄,戴尔有没有在硬件上做出妥协呢?在接下来的文章中,笔者将根据拆解内部元件的先后顺序依次为大家分析并给出这两个问题的答案。
究竟哪个部件令这款产品的厚度超越iPad Air 2了呢?
从上图的拆解全家福,可以看出Venue 8 7000采用半一体成型机身,不仅在保证结构强度的前提下令机身做的更薄,而且将玻璃元素贯穿机身正反面,增加设计美感,而不会像采用完全一体成型的iPad背部那样单调。
半一体成型机身内部结构复杂,导致拆解维修难度加大,笔者深有体会,但这也令这篇文章显得弥足珍贵。
二 提问:OLED屏幕到底薄倒啥份上?
数码产品的屏幕根据发光原理可以分为LCD和OLED两大类材质。众所周知OLED屏幕非常薄,像目前市售的超薄手机无一例外都用OLED屏幕。但它到底为产品轻薄化做出多大贡献呢?解答这一问题的最好办法当然就是把它拆下来,和LCD屏幕的厚度PK一下。
第一步:利用热风枪加热屏幕
第二步:利用吸盘工具制造缝隙。
第三步:利用翘片将缝隙扩大。
戴尔Venue 8 7000周身没有一颗螺丝,所以拆解的第一步只能是从屏幕开始。首先利用热风枪加热屏幕边框,然后利用吸盘工具掀开一道缝隙,并利用撬片插入缝隙使之扩大,直到屏幕彻底与机身分离。最后将屏幕与机身连接的排线断开,便卸下了这块OLED屏幕。
三 与iPad Air 2比拼:屏幕厚度完胜
卸下屏幕后立刻测量这块OLED屏幕的厚度,并拿出一块iPad Air 2屏幕与之对比,经过实际测量,前者厚度1.59mm,后者2.7mm。戴尔Venue 8 7000屏幕厚度要比iPad薄出1.11mm!这样的表现十分抢眼,充分证明OLED屏幕对产品轻薄化所做出的贡献。要知道iPad Air 2的屏幕由于采用全贴合技术所以是历代iPad中最薄的了。
设计亮点:将触屏排线显示屏排线整合在一起,有助于降低内部排线数量
笔者还发现一个设计亮点,这块屏幕将触屏排线与显示屏排线整合,从而减少了设备内部排线数量,同样为超薄厚度做出了贡献。笔者推测,有可能这块屏幕的触摸电极做到了屏幕像素上(也就是on-cell技术),从而便可以将屏幕信号与触摸信号统一输出。但这种技术会导致屏幕的良品率降低,所以成本很高,像苹果的in-Cell屏幕技术便运用与之类似的原理,搭载在iPhone的屏幕上,可惜iPad无缘。
四 电池到底薄到啥份上
在笔者之前的评测文章中,戴尔Venue 8 7000超长的续航时间着实让人印象深刻,这与大容量电池有直接关系。在拆解的下一步,我们便把电池分离,并接着与iPad Air 2的电池试比高。这一局Venue 7000还能取胜吗?
拆解Venue 7000的电池

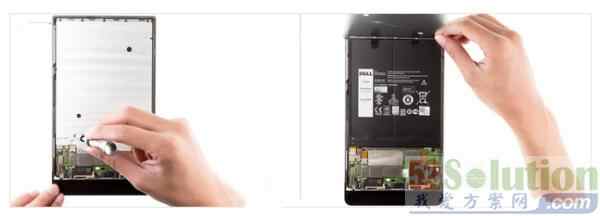

第一步:卸下固定金属屏蔽盖板的8颗螺丝,并分离;
第二步:将电池与主板连接的按扣撬开;
第三步:将固定电池的拉胶拉出。
分离了屏幕以后,为了屏蔽电磁干扰而在机内设计了大面积的金属屏蔽罩,需要卸下8颗螺丝将其取出,之后便可以看到该机的电池了。
再来看看戴尔Venue 7000分离下来的电池。
背面干净平整,丝毫看不出来胶粘过得痕迹。

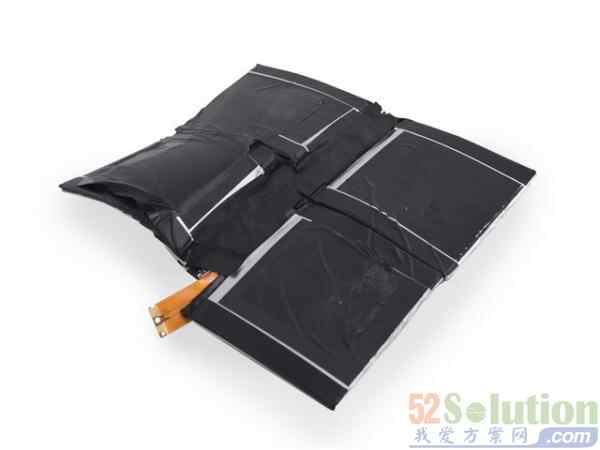

图为ifixit拆解Surface Pro 3时分离下来的电池,采用强力双面胶固定......
该机电池的固定十分有意思,采用两条拉胶固定。这种方式在这两年才刚刚流行,iPhone 6以及诺基亚N1等设备上面均看到过这种设计。它的优势在于不会给附着物上留下任何胶粘过得痕迹,并且相比强力双面胶,它更容易分离,方便拆解。所以每每看到这种固定方式的机型,笔者都会感动到落泪。想知道强力双面胶的威力?不妨看看ifixit拆解Surface pro 3电池时的场景......
五 对比iPad Air 2:以0.44mm之差败下阵来
再一次和iPad Air 2对比,Venue 7000是否还能保持骄人战绩呢?最终,他们的实测厚度分别为2.78mm 与 2.33mm。这一局iPad Air 2的电池厚度占优,仅2.33mm薄出0.45mm,但依然无法弥补在屏幕厚度比拼中落后的1.11mm厚度。
六 分离固定方式巧妙的主板
前面环节,我们卸去了屏幕,分离了电池,最大的两个原件已经去掉。不过,接下来分离主板环节最让人头疼,因为它被牢牢的固定在机身框架上,身体的一半还埋在机身底部框架内,只能把机背玻璃壳取下,才能卸下主板,可见半一体成型机身的设计多么复杂。
主板的一部分被埋在下侧的机身内。
主板分离过程:

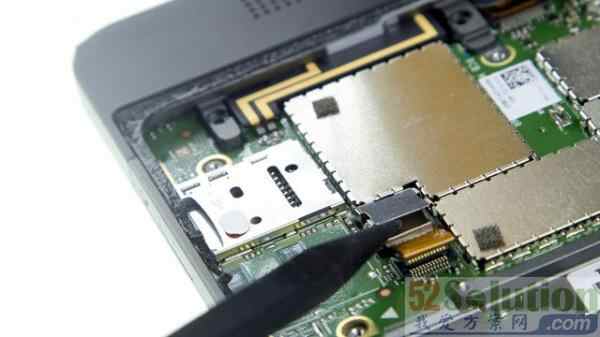

第一步:取下SD卡槽;
第二步:卸去所有主板上的固定螺丝;
第三步:卸去机身后玻璃壳;
第四步:卸去背部固定主板的螺丝;
第五步:取出主板。
取下屏蔽罩一探端倪。
谁能想到,螺母会通过注塑方式固定在玻璃背板上呢?我们只需将正面固定主板的三颗螺丝卸去,那么背部的玻璃盖板遍也会自然翘起,因为那些螺丝同时也旋在玻璃背板的螺母中,起到固定作用。随后,将背板下面固定主板的螺丝一同卸去,便可以将主板小心翼翼的取出来了。如此精巧的主板嵌入设计,不得不为Venue 7000的设计者点个赞。只是在取下主板的时候一定要小心,不然很容易碰断主板上脆弱的电容。
七 与iPad Air 2对比主板厚度
又到了与iPad Air 2对比时间。理论上主板的层数越多,厚度越薄,技术越先进。主板层数目前无法给出准确答案,但我实际测量了二者的主板厚度。最终戴尔Venue 7000实测为0.78mm,而iPad Air 2为0.7mm,而这厚度相差0.08mm,差距甚小基本可以算是平局。
八 分离3D实感摄像头
戴尔Venue 8 7000背部所搭载的3D实感摄像头共有三颗组成,其中中间那颗主摄像头负责成像,另外两颗辅助摄像头负责感知景深。这一技术本是由英特尔开发,硬件应该也来自英特尔,但是笔者在拆解过程中看到的三颗摄像头是完全独立的,而非一个模组,这与之前笔者了解的3D实感摄像头模块不太一样。接下来,我们就来看看它们究竟是什么样子吧。
拆解3D景深摄像头:
先拆解两颗景深感知辅助摄像头,它们被特制的铁罩保护着,先拆左边的;
右边的辅助摄像头同样通过按扣与主板连接;
接下来在机身背部将主摄像头挑出来
3D实感摄像头均通过按扣固定在主板上,其中两颗辅助摄像头应该型号一样,排线长度相同可以互换,而主摄像头的排线比较长,体积也大,不能与前两者互换。
从左至右依次是主摄像头,两颗辅助摄像头以及前置摄像头
从外观上明显看出来背部800W像素的主摄像头体积最大,并且采用了可以自动对焦的封装方式,不过据笔者了解,由于3D景深拍照的需要,Venue 8 7000的后置摄像头在系统拍照应用中是不能对焦的。
九 分离大嗓门的双扬声器
扬声器目前还固定在机身上,笔者尤其好奇戴尔Venue 8 7000的扬声器体积。因为在评测中,这么纤薄的小家伙,音量竟然超越了笔记本....
拆解戴尔Venue 7000扬声器:
从机器中稍用力将扬声器模块抽出;
利用撬棒可以将发声单元与扬声器模块分离;
模块内有两个发声单元提供洪亮声音。
主板上的Wolfson WM8958E
戴尔Venue 7000采用的是类似Nexus 9的动铁发声单元,不过体积更大,所以配合较大的音腔令发声十分洪亮。当然,该机外放音量能够表现如此之好,还与来自Wolfson的音频处理芯片有一定关系。
十 按键细节设计
让我们再来看看戴尔Venue 7000的按键位置以及固定方式。因为按键的固定方式将直接决定其手感。

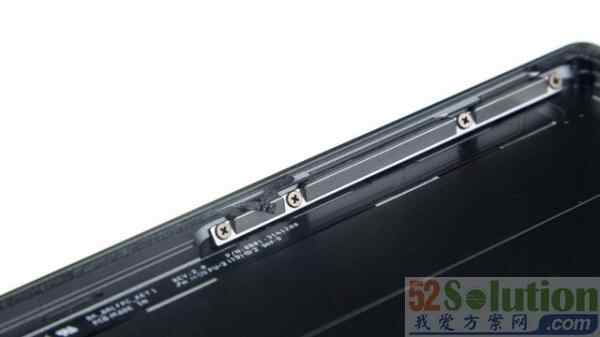

该机的三颗按键被设计在一个金属垫片上,金属垫片由4颗螺丝牢固固定。
三颗按键采用相同的微动,海绵垫设计可以提升按键的稳定性是一个亮点。
戴尔将电源键,音量键以及麦克风设计在一个金属垫片上,并通过四个螺丝进行稳固固定。按键的微动与iPad Air 2类似,顶部有一个类似机械键盘平衡杆的设计,保证按压手感,按键周边的海绵垫则是为了提升按键的稳定性,令其不会轻易晃动。
拆机总结:
小小的机身内设计有三种不同规格,共27颗螺丝
OLED屏幕在这次拆解中大放异彩,它是令这款机器做的如此之薄的“关键先生”,当然超薄的电池,结构复杂的半一体成型机身同样也是打造这款最薄平板至关重要的两个因素。该机细节设计出众,按键手感,以及多达27颗螺丝用量,足以展现大厂风范。不过,戴尔Venue 8 7000仅采用体积极小的200W像素摄像头,算是对轻薄设计做出的妥协。
总的来说,这是一款各项配置十分均衡的平板。能够在如此超薄的体积内实现这些配置非常难能可贵。尽管如此,想要得到它,你愿意付出3299元吗?
