基于STM32的低成本无线供电系统设计方案

发布时间:2015-06-9 阅读量:2197 来源: 我爱方案网 作者:

【导读】该方案包含无线发送端和接收端两部分,发送端采用STM32作为整个系统的主控,包括电源部分,逆变桥部分,程序与调试接口,电压、电流检测部分,发射线圈等构成;接收端包括无线接收芯片BQ51013B及辅助器件,LC谐振电路等部分构成。

 一、方案原理

 该方案无线发送端通过STM32单片机产生PWM方波信号控制逆变桥电路将输入的直流电转变成为高频交流电,加载到发射线圈上,通过发射线圈将电能转变成为高频交变磁场发射出去。然后接收器的LC谐振电路接收到该磁场能,并转变成为电场能,经过芯片BQ51013B内置的整流、滤波、降压电路将交流电转换成为稳定的直流电输出。

基于STM32的低成本无线供电系统设计方案

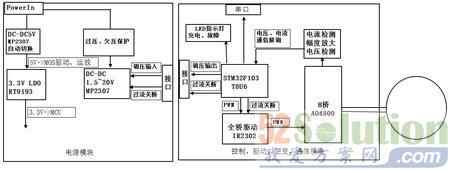

 图一:发送端系统框图



          基于STM32的低成本无线供电系统设计方案
  图二 接收端系统框图


 二、方案特色亮点

 该方案有两处创新点:

1、发送端采用STM32单片机作为整个系统的主控,降低了系统成本,提高了发送端的设计灵活性,可以通过编程自动调节发送端的工作频率,使得发送端线圈和接收端LC谐振电路更好的共振,提高传输距离的同时,提高传输效率;

2、去掉了典型电路中发送线圈并联的谐振电容,避免了LC谐振电流过大带来的危险以及电能损耗,方便对发送端工作频率的调节(由于不存在谐振点,线圈感抗与谐振频率呈线性且不敏感,微调发送端工作频率点的时侯,线圈的感抗变化很小)。

 三、方案BOM清单
基于STM32的低成本无线供电系统设计方案


 四、方案实物展示

基于STM32的低成本无线供电系统设计方案

基于STM32的低成本无线供电系统设计方案
