国产电源的良心产品？长城TGP650电源拆解

极致火力系列电源是长城近期进军高端电源市场的标志性产品，作为全国首款通过80PLUS铂金品牌认证的小飞机电源产品，极致火力系列电源拥有750W、650W、550W三种功率型号选择。

极致火力系列电源专为游戏玩家量身定制，无论是80PLUS铂金认证，还是进口固态电容，只为您的爱机全效输出提供保障。独特的外观工艺，模组镀金端子，14CM双滚珠静音风扇，无不彰显出此款电源的独特个性。

电源采用隐藏式的螺丝设计，整体性相当好，但若需要拆解的话就需要把两边的名牌撕掉，所以若非专业玩家，电源还是别拆的好。

机壳的顶部利用三个突出的金属柱对应卡实，这就是长城独家的一体化电源外壳设计，首创行业全贴合无螺丝工艺，外壳做工棒棒的。

整个电源仅有两处电线露出位置，风扇接口与LED LOGO接片线，接口处都打上了白胶，防止接口脱落，细节做的相当不错。

风扇为14CM直径12V/0.22A静音风扇，而且长城极致活力系列电源都支持智控0分贝技术，低于20%负载时风扇自动停转。

长城极致火力电源内部设计非常优秀，主动PFC+LLC+12V同步整流+DC2DC的结构，布局虽然与一般电源有所不同，但合理利用PCB大小，元件布局非常紧密。

一级EM部分直接焊接在电源AC接线&开关处，带上一个X电容（附有安规原件），两个Y电容。

此为长城极致火力电源系列电源的LED LOGO发光出。

利用矩阵LED灯可透出不同颜色的灯光。

笔者直接焊掉了一级EMI后的电源线接入，发现后面+12同步整流部分利用电源外壳来加热散热效果，相应位置贴上了导热垫。

唯一的散热片背面同样带上厚散热垫用以辅助散热，同时我们可以看到电源背面做工相当漂亮，国内少有几个机电厂商能做到如此，这种水平已经达到了国内外大厂了。

模组子PCB是直接与电源主PCB焊接在一起的，可以看到这部分的焊点相当的漂亮，做工一流，没有半点马虎。

+12同步整流部分利用焊条固定上。

电源PCB背面也有不少电子元件，有了防止元件间的短路，PCB背面附上了一层透明胶膜，在这长城其代工的海盗般电源上也看到过，下图为LLC电路控制器CM6901。

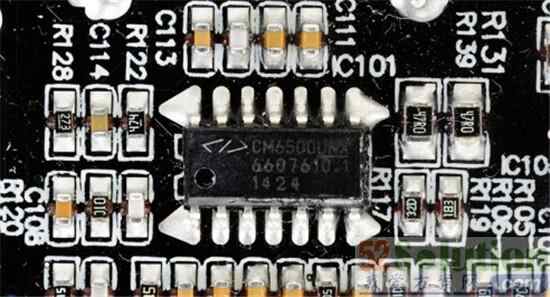

PFC主控CM6500

结构为CM6500控制的主动式PFC、CM6901控制的半翘LLC、12V同步整流输出，3.3V&5V为DC2DC输出，整个方案转换率处于一个很高的水平。

PCB下面就可以看到550W-750W采用同样的PCB&方案设计，主要区别就在于用料上。

搭载EMI部分使用了一个保险丝，两个共模电感，一个X电容与两个Y电容，为了更合理利用PCB空间，X电感直接跨在两个Y电容上面，同样注入白胶用于固定与散热。

整流桥部分为两个并联的形式，注上白胶后直接利用主散热片散热，溶蚀整流桥后端配上了一个NTC热敏电阻及继电器EMI与整流部分相当丰富。

主动PFC部分，主控已经知道为CM6500

PFC祝电容使用的是红宝石USG系列电容，规格为85度/400V/330Uf元件，两枚并联，总容量达到了660Uf。

主动PFC电感为ET型，为全封闭的外壳设计，让电压转换更为安全。

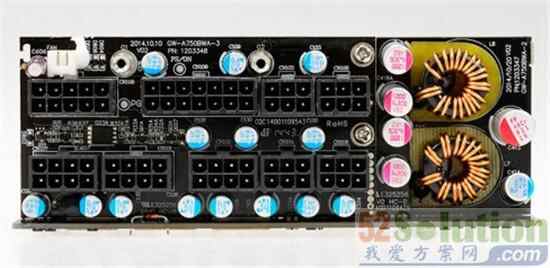

模组子板是直接焊接在主PCB上的，而DC2DC模块也是直接焊在其上面，两个铁硅铝磁环电感与多个电容配合使用。

模组子板做工同样出色，接口相当整齐切一，配上多个电容使用。

模组子板PCB背面做工真的一流。

DC2DC模块主控为APW7159

LLC谐振变换电路中使用大尺寸的变压器。

+12同步整流部分，搭配多个FP电容使用，此配上金属罩辅助散热。

主散热里藏了许多元件，都不能一一列出

+5Vsb待机电路

总结：

通过拆解，我们了解到长城极致火力系列电源在做工用料上都是下足了苦工，方案采用的是顶级的主动式PFC、CM6901控制得半桥LLC、 12V同步整流输出、3.3V&5V为DC2DC::而其做工也同样顶级，模组PCB与主PCB做工也是一流，这是国内少见的，可以说长城极致火 力系列电源成功的打入了国际高端电源市场，处于国内标杆的位置。
