大联大世平集团推出ZigBee照明多样化LED调光解决方案



图1：大联大世平ZigBee无线智能LED调光驱动方案框图

大联大世平此次推出的ZigBee照明多样化LED调光解决方案包括ZigBee智能照明白光 LED调光驱动方案、ZigBee智能照明RGBW LED调光驱动方案、ZigBee智能照明冷暖双色LED 调光驱动方案等。

一、ZigBee智能照明白光 LED 调光驱动方案

图2：大联大世平ZigBee智能照明白光LED调光驱动方案功能框图


功能描述

110 or 230 Vac 输入；
支持 12W LED 输出；
支持 ZigBee and RF4CE/ZLL 通讯与智能白光调光；
ZigBee PWM Dimming 0 ~ 100%（1% 调整率）；
ZigBee operation voltage = 3.3V，纹波 < 50mV。

方案特点

参考设计 21V/300mA，可依据LED参数调整；
定电流输出控制，精度10%；
调光频率为 1Khz；
隔离驱动以及原边反馈电流采样；
功率因子可达0.8。

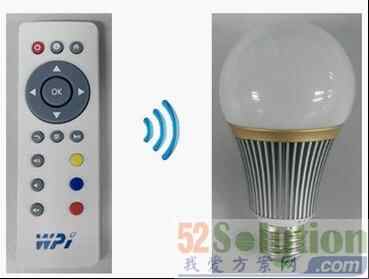

图3：大联大世平ZigBee智能照明白光LED调光驱动方案图片

图4：大联大世平ZigBee智能照明白光LED调光驱动方案APP+开发板+演示

图5：大联大世平ZigBee智能照明白光LED调光驱动方案遥控器+实物

图6：大联大世平ZigBee智能照明白光LED调光驱动方案实物图片

二、ZigBee智能照明RGBW LED调光驱动方案

图7：大联大世平ZigBee智能照明RGBW LED调光驱动方案功能框图


功能描述

110 or 230 Vac 输入；
18V/0.4A 输出；
RGB 三色加白光调光；
支持ZigBee and RF4CE/ZLL 通讯与智能调光；
ZigBee PWM Dimming 0 ~ 100%（1% 调整率）。

方案特点

通过EMI/EMC/ESD测试；
LED的纹波电流控制在平均电流的±10%以内；
效率大于 80%。

图8：大联大世平ZigBee智能照明RGBW LED调光驱动方案照片

三、ZigBee智能照明冷暖双色LED调光驱动方案

图9：大联大世平ZigBee智能照明冷暖双色LED调光驱动方案功能框图


功能描述

110 or 230 Vac 输入；
18V/0.4A 输出；
冷暖双色温调光 LED；
灯支持 ZigBee and RF4CE/ZLL 通讯与智能调光；
ZigBee PWM Dimming 0 ~ 100%（1% 调整率）。

方案特点

输出短路保护；
CC 精度为 ±5%；
整机效率 ≈ 70%；
空载功耗 ≈ 100mW。

图10：大联大世平ZigBee智能照明冷暖双色 LED 调光驱动方案照片
