低成本集成PFC+LLC LED商业照明方案

发布时间:2015-09-15 阅读量:1514 来源: 我爱方案网 作者:

【导读】该解决方案有助于进一步降低系统成本,旨在满足高性能、高可靠性系统的商业照明应用的需求。其典型应用包括:室内及室外LED 照明、高/低棚照明、街道照明、停车场及天棚照明、办公室照明、零售以及商店照明。

本方案基于英飞凌LED谐振控制器ICL5101,内部集成了PFC和LLC:PFC级工作在DCM模式和CRCM,在低负载状态下极为稳定;内部集成驱动,可以做到更高的功率密度;ICL5101频率参数由简单的电阻调整,更加方便设计计算和参数控制;支持全面的保护功能,包括短路、过压、过载,确保LED驱动检测到故障条件下,保护LED驱动器和LED负载。

低成本集成PFC+LLC LED商业照明方案
图示1-英飞凌ICL5101集成PFC+LLC的LED商业照明方案原理图

方案特色:

1.支持90V—305V全电压输入;

2.更少的外围元器件,更高的可靠性;

3.仅用电阻调整参数;

4.可使用环境温度 -40 °C to +125 °C;

5.负载调整率0.1%,无噪音,支持调光功能;

6.集成完整的保护功能及温度保护;

7.超快启动时间< 200 ms;

8.FPC > 95 %,THD < 10 %;

9.效率高达 94 %。

PFC功能设置:

PFC正在工作在CRM模式,在轻载模式下工作在DCM模式,确保在调光到0.1%的情况下没有噪音;
优化改善THD;
PFC输出电压可调。

半桥谐振功能设置

采用无磁芯变压器技术的650V半桥驱动器;
自适应死区时间500 ns – 1.0 μs;
可调整过载,短路,开路检测;
容性负载检测;
优化启动瞬间的磁饱和现象控制。

低成本集成PFC+LLC LED商业照明方案

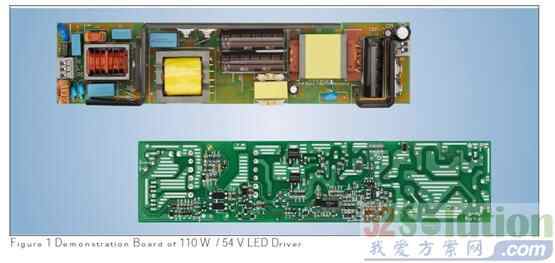

图示2-方案Demo板
