点亮室内信号盲区:3G/4G小基站设计方案

发布时间:2015-10-28 阅读量:1710 来源: 我爱方案网 作者:

【导读】本方案采用Femtocell技术,为解决室内信号盲点和热点区域扩容问题。TD-LTE Nanocell及其端到端的系统解决方案充分利用WLAN接入点与传输资源,使用现有的标准宽带连接作为低成本网络回传方式,可有效降低网络部署与运营成本。

TD-LTE Nanocell (Femtocell + WLAN)是电信基础设施领域中逐渐发展起来的又一新技术,这一技术助力大规模TD-LTE网络建设。室内信号覆盖不足和热点区域扩容困难是TD-LTE网络建设时面临的两个重要问题,TD-LTE Nanocell技术有助于解决这些核心问题。

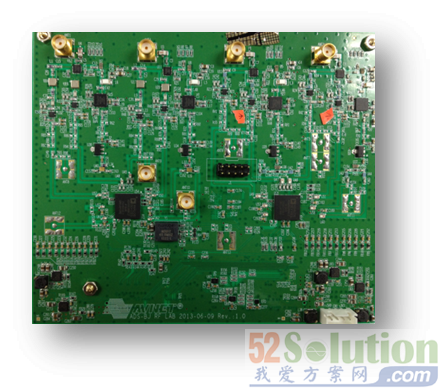

点亮室内信号盲区:3G/4G小基站设计方案

Femtocell技术主要为室内和热点地区提供低成本网络接入,注定会很快成为移动通信行业的新亮点。相信凝聚了蜂窝技术及WLAN技术力量的Nanocell(Femtocell+WLAN)不仅会成为大规模TD-LTE网络建设的一把利器,而且将为下一代5G(WLAN)的发展和演进开拓了新的发展方向。

解决方案功能:

    TD-LTE/TD-SCDMA双模制式
    TD-LTE Band 38 和Band 40, 2*2 MIMO
    TD-SCDMA Band F 和Band A, 2*2 MIMO
    TD-LTE最大发射功率18 dBm
    TD-SCDMA最大发射功率21 dBm
    AD9362射频捷变收发器,支持射频带宽从650MHz到2.7GHz,可调信道带宽200KHz到20MHz
    支持射频收发增益自动控制(AGC)
    高集成度,低功耗

此解决方案具有如下特点:


1、架构简单,成本低。此无线接入方案是基于Intel的SoC芯片架构,基带处理采用集成化的SoC芯片,射频小信号处理采用ADI射频捷变收发器,实现低成本、小体积和低功耗。

2、具备协同的融合接入能力,客户基于此方案可同时支持蜂窝网和WLAN接入,实现小基站(Femtocell)及WLAN AP的集成。在设计时系统化的降低两种无线接入模式的干扰,共享两种接入的回传。

3、使用灵活、低成本的回传网络。此方案通过IP接口和网络相连,其回传网络更加灵活,可使用有线及无线的方式作为回传网络,其固定宽带网络可以使用运营商自有的宽带回传网络或者有合作协议的第三方网络实现数据的回传。

4、实现融合的核心网。初期实现运营商级别的蜂窝网及WLAN的认证、接入及网络管理。后续向蜂窝网和WLAN网络的融合演进,通过融合3GPP和WLAN的技术标准达到更简单高效的数据传输和管理。
