【导读】无线充电自诞生开始,就广受争议,技术方面的进度也不能令人满意。可是在电池续航迟迟无法得到满意答复的今天,市场对无线充电还是有所期待的。本设计是基于TI的Qi无线充电5V/12V发射端解决方案,具有高集成度,易实现的优点。

TI高集成、易实现无线充电方案

1.5V 输入发射端

Qi标准 | TI 无线充电方案

 图示1-基于TI的Qi无线充电5V发射端解决方案框图


第二代数字无线电源控制发射端

用于便携式设备如手机等的充电
输入 5V 直流电,输出 10V 交流电
可寻找将被供电的 WPC 兼容器件
接收来自被供电器件数据包通信并管理电源传送
动态电源限制(DPL)
符合无线电源联盟(WPC)类型 A5 和类型 A11 发送器规范的 5V 运行
数字解调减少了器件
综合充电状态模式和故障指示

Qi标准 | TI 无线充电方案

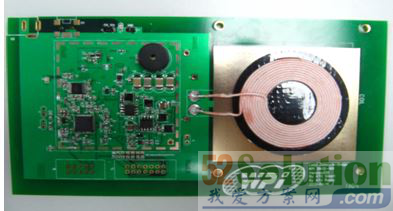

 图示2-基于TI的Qi无线充电5V发射端解决方案开发板

2.12V 输入发射端


 图示3-基于TI的Qi无线充电12V发射端解决方案框图

使用三个线圈发送阵列的扩展位置自由
无线电源传输的智能控制
应用在 WPC 1.1 可用的手机,车载和桌面 充电
三个线圈发送数组: 充电区域 > 70mm×20mm
12V DC 输入,5V AC 输出
数字解调减少了器件
外来物体检测(FOD)
增强型寄生金属检测(PMOD)确保了安全性
过流保护
充电状态和故障状态的 LED 指示
符合无线供电联盟(WPC)A6 发送技术规范

Qi标准 | TI 无线充电方案
 图示4-基于TI的Qi无线充电12V发射端解决方案开发板

3. 接收端

Qi标准 | TI 无线充电方案
  图示5-基于TI的Qi无线充电接收端解决方案系统框架图
无线充电接收端
用于便携式设备如手机等的充电
线圈接收 10V 交流电
最高可输出 5V/1A 直流电
可处理来自无线充电发射端的通信信号
93% 的整体峰值 AC-DC 效率
符合 WPC v1.1 标准的通信控制
输出电压调节
低功耗耗散整流器过压钳位(VOVP = 15V)
热关断

Qi标准 | TI 无线充电方案
图示6-基于TI的Qi无线充电接收端解决方案开发板
