本次LAPIS发布的两款产品,分别是支持Bluetooth 4.1标准的2.4GHz无线通信芯片ML7125-002,以及Sub-GHz频段无线通信芯片ML7345C,它们突出的低功耗特性在物联网应用中会给用户带来更大的价值,两个产品分别指向民用和工业市场,也展示了LAPIS对于无线通信领域广泛的覆盖能力。
专为蓝牙Beacon市场打造的芯片
在两款新产品中,ML7125-002是LAPIS最新的蓝牙通信LSI,并且是一款专门针对Beacon应用而打造的产品。针对中国市场的特性,ML7125-002特别优化了固件,不再需要外置MCU,使Beacon和串行通信设备的开发更加简单轻松。
在低功耗特性方面,由于采用了0.15µm的低功耗CMOS工艺,该产品将信号收发时的电流从9mA(LAPIS以往产品ML7105)降低到6.7mA。同时通过重新构建信号收发时的有效工作时间,将收发信号时间减半至5ms,使得产品平均电流也比以往产品降低了约60%。根据测算,使用纽扣电池CR2032(200mAh)进行2秒间隔的信号收发时,本产品可实现约7万小时的电池驱动,而采用以往产品的电池寿命只有约2万6千小时。

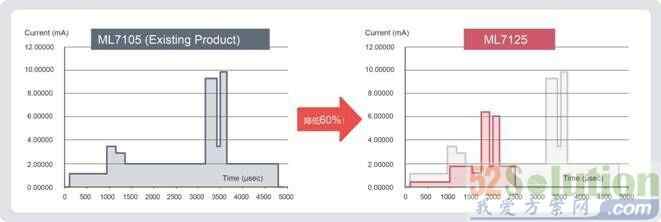

图1,ML7125-002功耗比以往的产品降低了60%
同时,ML7125-002具有更稳定的RSSI特性,信道间的RSSI波动小于1.0%。在Beacon应用中如果信道间的RSSI波动过大,会增大到Beacon和用户设备间的距离测算误差,影响系统整体性能。在通信距离方面,ML7125-002也有不俗的表现,根据LAPIS提供的数据,在4dBm时通信距离可达100米,这对于用作室内定位和广播通信的Beacon应用是一个很有意义的特性。
低功耗的Sub-GHz通信芯片,瞄准表计市场
此次LAPIS推出的另一个产品ML7345C,是一款低功耗的Sub-GHz通信芯片,智能仪表、住宅/楼宇安全、火灾报警器、烟雾报警器、云农业等需要长距离无线通信和低功耗的应用是其主打市场。它特别支持中国可用的频段433~510MHz,发射功率可达到100mW高输出,可以说是专为中国市场打造的。根据LAPIS提供的资料,此前在日本市场9家电力公司中有8家计划采用LAPIS的Sub-GHz无线方案,其在智能仪表市场占有率超过了55%,因此LAPIS也希望这一成功的模式可以在中国市场得以复制。
ML7345C最突出的特性是低功耗,通过高速电波检测功能有效缩短了唤醒启动时间,ML7345C比以前的产品具有更低的电流消耗。同时,该产品还具有极低的休眠电流,由于产品使用中待机状态通常会占到整体时间的大半,因此使得平均电流消耗与本公司以往产品相比降低了48%。
在低功耗的同时,ML7345C也具有出色的RF特性,通过改善高频放大器,在整个工作温度范围内,发射功率变动仅在±1dB以下,发射功率的耐温性达一般产品的3倍以上,实现了出色的无线性能与环境稳定性,有助于简化智能仪表等复杂的无线网络并提高整体可靠性。
图2,ML7345C与以往产品相比有显著的低功耗特性
图3,在不同的温度环境下,ML7345C有更稳定的RF收发稳定性
适应中国市场的开发体系
值得一提的是, LAPIS为本次产品在中国的发布做了充分的准备。为了适应中国市场的需要,LAPIS在推出产品的同时,都附带了完成的参考设计,包括PCB布线图、BOM清单,以及相应的软件支持。LAPIS目前在全力推进中国合作伙伴计划,他们会将上述的参考设计提交给设计合作伙伴,再经由合作伙伴的网络应用到最终的客户。
ROHM半导体(上海)有限公司设计中心LAPIS组助理经理刘翔举例说,以ML7125-002为例,LAPIS可提供Beacon系统开发所需的一切元素,包括包含天线的硬件、Beacon软件,以及手机的APP,目前他们已经在中国发展了10多家蓝牙模块厂商作为合作伙伴,他们在帮助最终的用户进行创新性的应用开发。比如有的客户针对中国赴日游客剧增,正在开发基于Beacon的微信支付方案,未来更多的应用创意会层出不穷。
