电源转接器方案框图：

电源转接器方案如下：

一、 5V/9V/12V 变电压快速充电电源转接器方案

符合高通 QC2.0 快速充电 Fairchild FAN501+FAN6100Q 电源转接器方案
符合MTK Pump Express 快速充电 TI UCC28640 电源转接器方案

二、 65W ~ 120W 超低待机功耗电源转接器方案（依主芯片厂牌字母排序）

输出 19V/3.42A 的 NXP TEA18362 + TEA1792 65W 电源转接器方案
输出 19.5V/4.62A 的 NXP TEA1755 + TEA1792 90W电源转接器方案
输出 19.5V/4.7A 的 ON NCP1937 + NCP4303 90W 电源转接器方案
输出 19.5V/6.2A 的 ON NCP1937A 120 W电源转接器方案

一、5V/9V/12V 变电压快速充电电源转接器方案

1. 符合高通QC2.0 快速充电 Fairchild FAN501+FAN6100Q 电源转接器方案

方案框图



方案特点

输入 90-264Vac
输出 5V2A/9V1.67A/12V1.25A
恒流/恒压
支持 高通 QC 2.0
毫瓦节省技术，提供超低的待机功耗，很容易满足能源之星 5
恒压控制时，根据输入电压，有两段固定的 PWM 工作频率 140kHz/85kHz
高压启动

方案照片



2. 符合MTK Pump Express 快速充电TI UCC28640 电源转接器方案

方案框图


方案特点

支持 MTK 快充协议
内部集成 700V JFET
初级端调节消除光耦隔离
+/-5% 输出电压调节
过压保护、过流保护、过温保护
连续导通模式下，有 120kHz 最大开关频率

方案照片（方案开发中，以下是 Layout 图）


二、65W ~ 120W 超低待机功耗电源转接器方案

1. 输出19V/3.42A 的 NXP TEA18361 + TEA1792 65W 电源转接器方案

方案框图



方案特点

输入：90 ~ 264 V (AC)
输出：65W ( 19V/3.42A )
平均效率 > 90%
没有负载功率功耗 < 30 mw，输出电压可调节
集成 X-cap 放电
过电流保护 (OCP)
功率超载保护 (OPP)
高/低压线路补偿
兼容“能源之星 V6.0”
CoC 二级相容

方案照片



2．输出 19.5V/4.62A 的 NXP TEA1755 + TEA1792 90W电源转接器方案

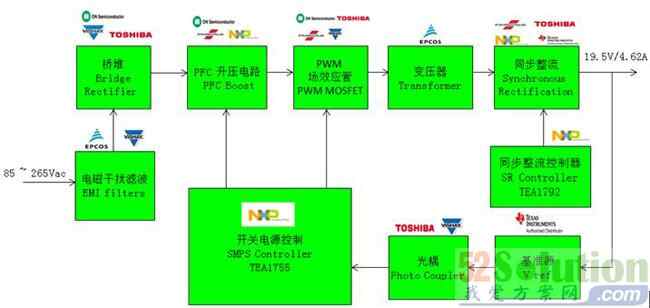

方案框图



方案特点

输入：85 ~ 265 V (AC)
输出：90W ( 19.5V/4.62A )
集成 PFC 和反激控制器，易实现小型化
两段式 PFC + QR ，提高效率，有效降低 EMI 。
PFC 具有延时 ON/OFF 功能，降低待机功耗和提高轻载效率，175mW@264Vac
低功率操作状态下可调最小峰值电流来降频，保证低输出功率下的高效率
极低功率水平下的间歇频率模式，以实现高效工作
高 PF 值与效率：PF >0.95
平均效率 > 89.3%
符合能源之星标准 和 Erp lot 6 标准
过压保护（OVP）


方案照片



3. 输出 19.5V/4.62A 的 ON NCP1937 + NCP4303 90W 电源转接器方案

方案框图



方案特点

输入：85 ~ 265V (AC)
输出：90W ( 19.5V/4.62A )
集成了功率因子校正 （PFC） 控制器及准谐振（QR） 反激控制器
待机能耗降低至 < 10 mW
高压启动
集成有源输入滤波X电容放电
准谐振控制器带谷底锁定功能
平均效率 > 90%
4ms 软启动定时器
精确过压保护
可调的过功率保护
短路保护

方案照片



4. 输出 19.5V/6.2A 的 ON NCP1937A 120 W电源转接器方案

方案框图


方案特点

输入：85 ~ 265V (AC)
输出：120W ( 19.5V/6.2A )
集成了功率因子校正 （PFC） 控制器及准谐振 (QR) 反激控制器
待机能耗降低至 < 10 mW
高压启动
集成有源输入滤波X电容放电
准谐振控制器带谷底锁定功能
平均效率 > 90%
4ms 软启动定时器
精确过压保护
可调的过功率保护
短路保护

方案照片
