DIY LED电子生日蜡烛的电路设计方案

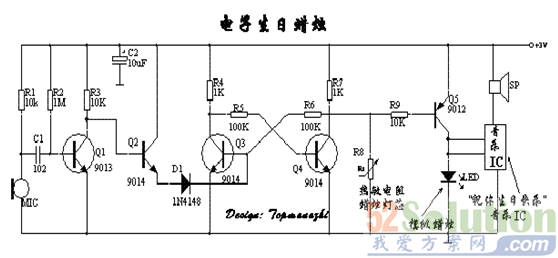

工作原理：如上图所示。用热敏电阻Rt和微型MIC（驻极体话筒）做灯芯（实现火点亮嘴吹灭），数只LED围绕在灯芯周围，点亮时即是烛光。其工作原理简述如下： 1.用火点亮 Q3 Q4组成双稳触发电路，当用火给热敏电阻Rt加温时，其阻值迅速减小，Q4集电极电压降低--Q3基极电压降低--Q3集电极电压升高--Q4基极电压也升高--Q4集电极电压进一步降低电路发生翻转，Q3截止，Q4饱和，Q4集电极输出低电平使Q5饱和导通，LED得电发光，同时音乐IC也得电开始演奏“祝你生日快乐”乐曲;

2.用嘴吹灭 当嘴对着MIC吹气时，MIC感应出的电信号经Q1 Q2放大后，由二极管D1整流为正脉冲加至Q3基极，Q3基极电压升高--Q3集电极电压降低--Q4基极电压也降低--Q4集电极电压升高--Q4基极电压进一步升高，双稳电路再一次发生翻转，Q3饱和，Q4截止，Q4集电极输出高电平使Q5截止，LED断电熄灭，音乐IC也断电停止播放音乐。

动手实践： 按上图插接好元件。本电路所用元件较前面电路稍多，故连接完成后要仔细检查，确认无误后，接入电源，用打火机烧烤Rt，LED应能点亮同时音乐IC开始工作扬声器有乐曲播出，然后嘴对MIC吹气，LED和音乐ＩＣ能断电．

注意事项：

１．热敏电阻Ｒt不能直接烧烤，应在其上缠绕金属丝，

２．电子实验套件中没有＂祝你生日快乐＂音乐IC需另购，

３．音乐IC接法，供电端与触发端接于Q5集电极．
