断路器符号

发布时间：2013-03-28 阅读量：26804 来源: 我爱方案网作者:

断路器的定义

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。以下给大家介绍断路器的常用基本符号及意义。

如上图为：断路器

断路器符号

上图为：断路器的符号

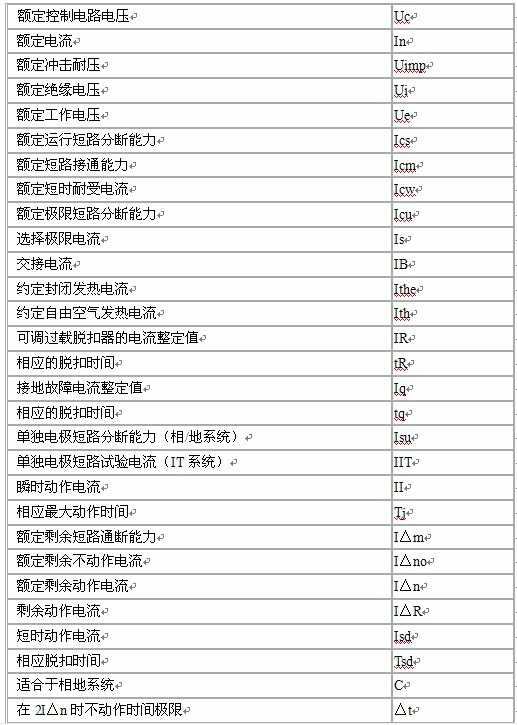

断路器符号及意义

Inm——断路器壳架等级电流A　，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A　，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A　，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

Ir2——断路器的短延时整定电流A　，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl　左右可调。

Ir3——断路器的瞬时整定电流A　，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl　左右可调。

Ir4——断路器的单相接地整定电流A　，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl　左右可调。

Ire——断路器的漏电动作电流A　，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。

Ir0——断路器预报警动作电流A　，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为0.5～lIr1　左右可调。

Ir2——短延时脱扣器的脱扣时间整定值s　，可调时间为0.05～0.45s。

以上就是小编给大家整理的断路器的符号及相关的意义，关于断路器的其他相关知识，小编也给大家推荐几篇，希望对大家有所帮助。
