旋转探测仪工作原理

说到旋转探测仪很多朋友都说不是很熟悉，其实小编对旋转探测仪也不是很了解，今天小编收集了关于旋转探测仪的一些资料，希望可以和大家一起学习旋转探测仪，旋转探测仪工作原理，旋转探测仪的技术参数，旋转探测仪的连接图，我们都来全面了解下。

什么是旋转探测仪

旋转探测仪结合了西门子传感器的先进技术和国内速度传感器的实际应用开发而成(又名速度传感器、低速开关、速度开关、打滑开关)。旋转探测仪主要用于皮带输送机、提升机、螺旋输送机、研磨机、泵、离心干火机、搅拌机和等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链(带)脱落等机械故障能及时处理，起到保护设备减少损失。

旋转探测仪工作原理

旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡死堵转，旋转探测仪安装在被动轴上。

如图1它是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关4-8毫米距离时为一个脉冲），以图一为例：通电瞬间速度开关通过串连的继电器使继电器吸合延时为设定的秒数，设备被动轴转动一圈需要给速度开关两个脉冲，如果速度开关设定在8秒，设备转动一圈小于8秒，速度开关通过串连的继电器无动作（继电器保持吸合），当设备转动一圈大于8秒，速度开关认为已发生卡死堵转，通过串连的继电器使电继器跳脱(继电器断电)，保护设备。

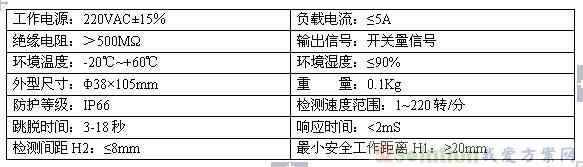

旋转探测仪的技术参数

旋转探测仪的连接图

旋转探测仪连接图如下图所示：

总结：以上就是小编今天为大家介绍的关于旋转探测仪的相关知识，旋转探测仪的工作原理在工作中特别需要熟悉的，希望小编今天的分享对大家有所帮助。
