简单制作电路板的一些方法

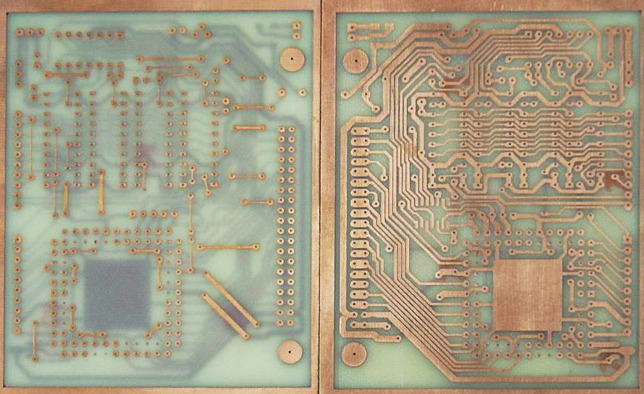

电路板是电路的载体，平常我们称为“印刷电路板”英文缩写“PCB”。正规生产印刷电路板自然与印刷有关，通常采用的是丝网印刷工艺，其基本过程如下：?设计版图→描图→晒板（制作印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版，简单条件下，可以省去“印刷助焊、标识、阻焊等层”的工序，难点在制版和印刷环节上。由于只需要制作少量（一块或几块）电路版，采用正规的制版和印刷工序显然是不经济的，于是就有了各种非印刷，或亚印刷的制作方法。

雕刻法：此法最直接。将设计好的铜箔图形用复写纸，复写到覆铜板铜箔面，使用钢锯片磨制的特殊雕刻刀具，直接在覆铜板上沿着铜箔图形的边缘用力刻画，尽量切割到深处，然后再撕去图形以外不需要的铜箔，再打上元件的插孔就可以了。此法的关键是：刻画的力度要够；撕去多余铜箔要从板的边缘开始，操作的好时，可以成片的逐步撕去，可以使用指甲剪来完成这个步骤。一些小电路实验版适合用此法制作。

手工描绘法：就是用笔直接将印刷图形画在覆铜板上，然后再进行化学腐蚀等步骤。此法看似简单，实际操作起来很不容易！现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，而且画上去的线条还很难修改，要画好这样的板就完全看你的笔头工夫了。经验是：“颜料”和画笔的选用都很关键。我自己曾经用红色指甲油装在医用注射器中，描绘电路板，效果不错，但针头的尖端要适当加工；也有人介绍用漆片溶于无水酒精中，使用鸭嘴笔勾画，具体方法如下：将漆片（即虫胶，化工原料店有售）一份，溶于三份无水酒精中，并适当搅拌，待其全部溶解后，滴上几滴医用紫药水（龙胆紫），使其呈现一定的颜色，搅拌均匀后，即可作为保护漆用来描绘电路板。先用细砂纸把敷铜板擦亮，然后采用绘图仪器中的鸭嘴笔（或圆规上用来画图形的墨水鸭嘴笔），进行描绘，鸭嘴笔上有调整笔划粗细的螺母，笔划粗细可调，并可借用直尺、三角尺描绘出很细的直线，且描绘出的线条光滑、均匀，无边缘锯齿，给人以顺畅、流利的感觉；同时，还可以在电路板的空闲处写上汉字、英语、拼音或符号描绘出的线条，若向周围浸润，则是浓度太小，可以加一点漆片；若是拖不开笔，则是太稠了，需滴上几滴无水酒精。万一描错了也没关系，只要用一小棍（火柴杆），做一个小棉签，蘸上一点无水酒精，即可方便地擦掉，然后重新描绘即可。一旦电路板图绘好后，即可在三氯化铁溶液中腐蚀。电路板腐蚀好后，去漆也很方便，用棉球蘸上无水酒精，就可以将保护漆擦掉，略一晾干，就可随之涂上松香水使用。由于酒精挥发快，配制好的保护漆应放在小瓶中（如墨水瓶）密封保存，用完后别忘了盖上瓶盖，若在下次使用时，发现浓度变稠了，只要加上适量无水酒精即可。

帖图法：电子商店有售一种“标准的预切符号及胶带”，最好购买纸基材料做的（黑色）,塑基（红色）材料尽量不用。胶带常用规格有0.3、0.9 、1.8、 2.3、 3.7等几种。单位均为毫米。可以根据电路设计版图，选用对应的符号及胶带，粘贴到覆铜版的铜箔面上。用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。重点敲击线条转弯处、搭接处。天冷时，最好用取暖器使表面加温以加强粘连效果。张贴好后就可以进行腐蚀工序了。

油印法：把蜡纸放在钢板上，用笔将电路图按1:1刻在蜡纸上，并把刻在蜡纸上的电路图按电路板尺寸剪下，剪下的蜡纸放在所印敷铜板上。取少量油漆与滑石粉调成稀稠合适的印料，用毛刷蘸取印料，均匀地涂到蜡纸上，反复几遍，印制板即可印上电路。这种刻板可反复使用，适于小批量制作。提示：利用光电誊印机，可以按照设计图纸自动刻制成1：1尺寸的蜡纸。
