电磁流量计和栅压供电特点

发布时间:2020-12-10 阅读量:1915 来源: 我爱方案网 作者: 我爱方案网

电磁流量计测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势,其感应电势E为:E=KBV(—)D   K:仪表常数;  B:磁感应强度   V(—):测量管截面内的平均流速;  D:测量管的内径;





测量流量时,流体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压,此电压通过两个与液体直接接触的电极检出,传至放大器,然后转换成统一的输出信号。这种测量方式具有以下特点:



测量管内无阻流体,因此无压力损失; 由于信号在整个充满磁场的空间中形成,它是管道截面上的平均值,因此所需直管段相对较短,前端长度为5(DN为流量计通径);只有管道衬里和电极与被测液体接触,因此,合理选择电极和衬里材料,即可达到耐腐蚀、耐磨损的要求;测量所得信号是一个与平均流速成线性关系的电动势,它与液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关,所以测量精度高,工作可靠。



在电磁流量计的选型时,要注意以下几点:实际最高工作压力必须小于电磁流量计的额定工作压力;最低工作温度和最高工作温度必须符合流量计量规定的温度要求(详见内衬材料表);从经济性考虑,可以选择适当流速所对应的口径的电磁流量计,相对减少投资(见流量范围表);根据测量目的、功能来合理选择相应的精度等级;根据介质的腐蚀性来选择电磁流量计的电极材料;根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料;根据安装场合的要求及环境,来合理选择使用一体型电磁流量计还是分体型电磁流量计。

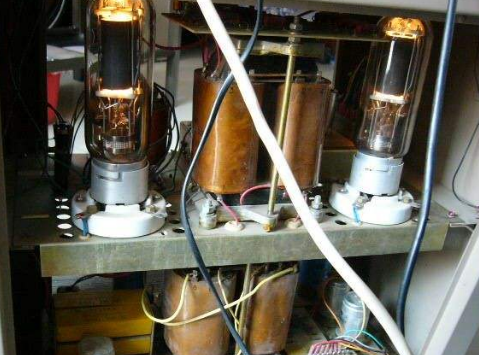

自给栅负压供电方式是功率放大器中最常用的方法。其工作原理是利用屏流在阴极电阻Rk上产生电压降,使阴极产生Uk=Ia·Rk的对地为正极性的电压。而栅极通过栅漏电阻Rg接地,其对地电位为零。这样,栅极电压相对阴极来说为负极性,形成栅负压。当电子管工作于甲类放大时,虽然屏流的直流成分是稳定的,但随着输入信号的变化,屏流中交流成分每个瞬时值都是变化的,阴极电阻Rk上的压降也随着变化形成电流负反馈。为了避免这种现象产生,一般在Rk两端并联一个大容量的电容,使交流成分“短路·。图1中影响栅负压的Ck元件的容抗Xc=0.2Rk.当Ck容量,100uF时,可采用几只电容并联,或在Ck上并联0.1uF"0.47uF小电容,使其频响得以改善。自给栅偏压的优点除电路简单、输入阻抗高、频率特性较好以外,还具有自我保护的能力。由于某些原因使屏流增大时,阴极电阻的电压降也增大,造成栅负压的增加,栅负压的增加将使屏流减小,从而保护电子管不致损坏。
