发布时间:2021-06-30 阅读量:1079 来源: 我爱方案网 作者: Nexperia
2021年6月30日,基础半导体器件领域的专家Nexperia今日宣布推出用于标准逻辑器件的超薄14、16、20和24引脚封装。例如,16引脚DHXQFN封装比行业标准DQFN16无引脚器件小45%。新封装不但比竞争产品管脚尺寸更小,而且还节省了25%的PCB面积。

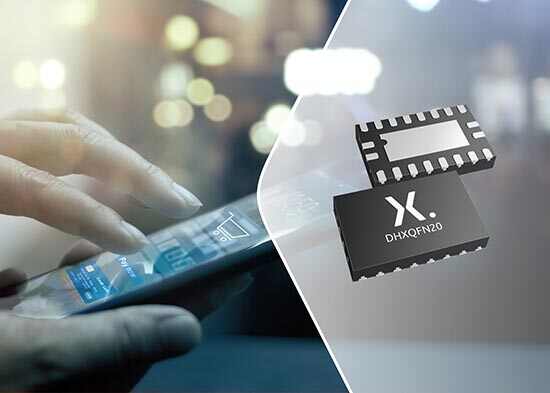

封装尺寸仅为2mmx2mm(14引脚)、2mmx2.4mm(16引脚)、2mmx3.2mm(20引脚)和2mmx4mm(24引脚),0.4mm间距的DHXQFN封装只有0.45mm高。器件包括:十六路反向器施密特触发器;8位SIPO移位寄存器,带输出锁存器;4位双电源转换收发器;八路缓冲器/线路驱动器;八路总线收发器;和8位双电源转换收发器。

Nexperia产品经理Ashish Jha指出:“Nexperia在开发标准逻辑器件方面拥有50多年的悠久历史,我们期望在未来三年中成为公认的行业领导者。这些新封装是我们带来的创新的一个例子。在此之前,将大量逻辑功能整合到小尺寸系统中是不可思议的。然而,我们的新型DHXQFN封装可将74HC595移位寄存器等复杂功能装入空间敏感型应用,如智能手表、移动设备和互联网连接的工业设备。”
此外,DHXQFN封装的小管脚尺寸使器件能够更靠近旁通电容。这对于胶合逻辑器件电路板空间有限的设计来说会是一个重大优势,并且逻辑器件和电容之间的走线较短,提高了高频应用中的性能。
